Запчасти Komatsu PC120-6H ОСНОВН. КЛАПАН (-КЛАПАН) (/)(№98-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

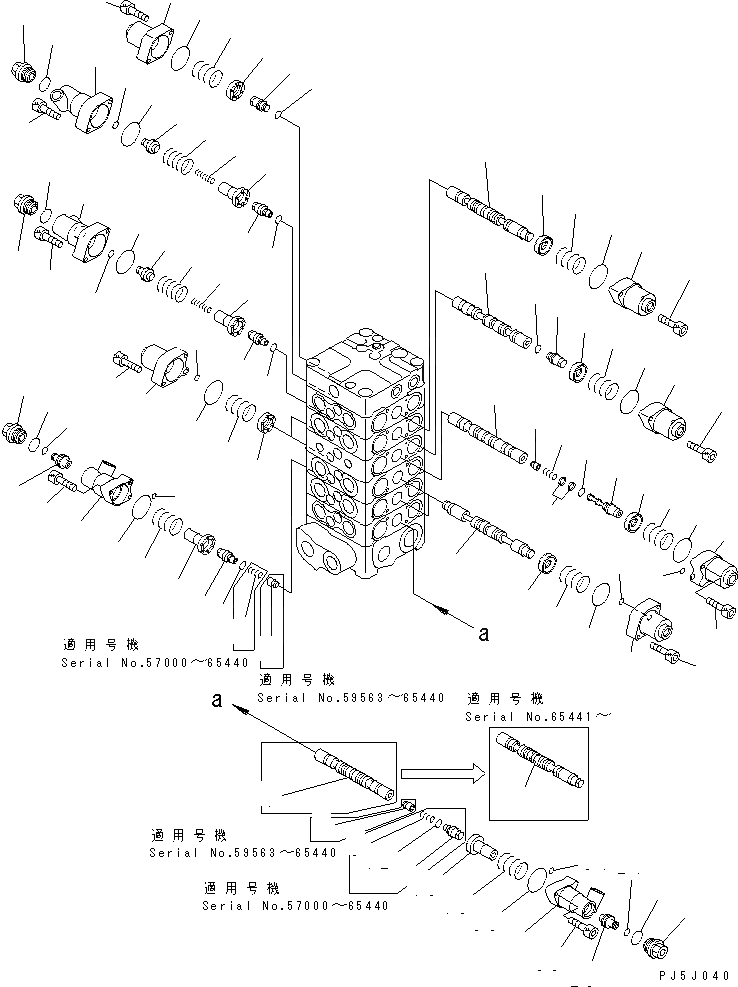

Схема запчастей Komatsu PC120-6H - ОСНОВН. КЛАПАН (-КЛАПАН) (/)(№98-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
3
4
5
6
7
7
8
8
8
9
9
9
9
10
10
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
15
15
15
15
16
16
16
16
16
16
17
17
18
18
19
20
21
22
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
28
28
29
29
29
30
30
31
32
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
35
35
35
35
35
35
35
35
35
35

Артикул

Название

Примечание

Количество

|1

723-56-12103

CONTROL VALVE

|1

723-56-12102

CONTROL VALVE

|1

723-56-12101

CONTROL VALVE

|1

723-56-12100

CONTROL VALVE

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1661-01A0 TO Y1661-11A0.

|1

BODY GROUP

|1

BODY GROUP

|1

BODY GROUP

|1

BODY GROUP

1

SPOOL

|1

SPOOL

2

SPOOL

|2

SPOOL

3

SPOOL

4

SPOOL

|4

SPOOL

5

SPOOL

|5

SPOOL

6

VALVE

7

VALVE

8

SPRING

|8

SPRING

9

PLUG

|9

PLUG

10

PLUG

11

PLUG

12

07002-11223

O-RING

|12

07002-11223

O-RING

13

SEAL

14

723-56-31210

RETAINER

15

723-56-31220

RETAINER

16

723-36-14120

SPRING

17

723-36-14110

SPRING

18

723-36-14130

SPRING

19

723-36-14140

SPRING

20

723-56-31410

SPRING

21

PISTON

22

PISTON

23

PISTON

24

SEAL

25

723-36-15450

PLUG

26

07002-12434

O-RING

27

723-56-31520

CASE

28

723-56-31530

CASE

29

723-56-31510

CASE

30

723-56-31540

CASE

31

723-56-31550

CASE

32

723-56-31560

CASE

33

702-21-55450

O-RING

34

07000-11006

O-RING

35

01252-60630

BOLT

Выбрано товаров: 51
