Запчасти Komatsu PC120-6H ОСНОВН. НАСОС (/)(№7-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

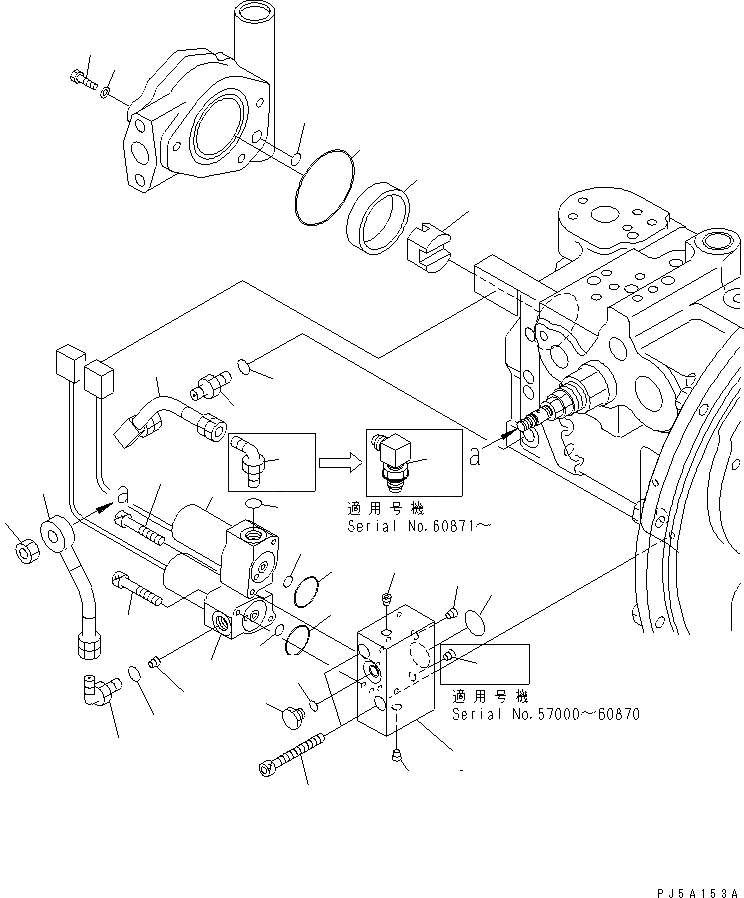

Схема запчастей Komatsu PC120-6H - ОСНОВН. НАСОС (/)(№7-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
7
8
9
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
23
24
25
26

Артикул

Название

Примечание

Количество

|1

708-1L-00413

PUMP ASS'Y

|1

708-1L-00412

PUMP ASS'Y

|1

708-1L-00411

PUMP ASS'Y

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1600-41A0A TO Y1600-50A0A .

1

01010-81085

BOLT

2

01643-51032

WASHER

3

07000-02070

O-RING

4

07000-02018

O-RING

5

708-2L-29140

COUPLING

6

708-2L-29211

COLLAR

7

702-21-07010

VALVE ASS'Y

|8

708-2L-04291

BLOCK ASS'Y

|8

708-2L-04290

BLOCK ASS'Y

8

BLOCK

|8

BLOCK

9

PLUG

|9

PLUG

10

708-2L-23970

O-RING

11

07040-11007

PLUG

12

708-2L-23920

O-RING

13

01252-60865

BOLT

14

203-60-62220

BOLT

15

21Y-62-17810

ELBOW

|15

07235-10210

ELBOW

16

708-2L-23950

O-RING

17

07230-20210

UNION

18

708-2L-23950

O-RING

19

01582-11008

NUT

20

708-1L-29310

HOSE

21

708-2L-29410

HOSE

22

708-2L-23960

O-RING

23

07000-B2011

O-RING

24

708-1L-29330

ELBOW

25

708-2L-23950

O-RING

26

708-1L-29340

ORIFICE

Выбрано товаров: 35
