Запчасти Komatsu PC120-6E0 ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

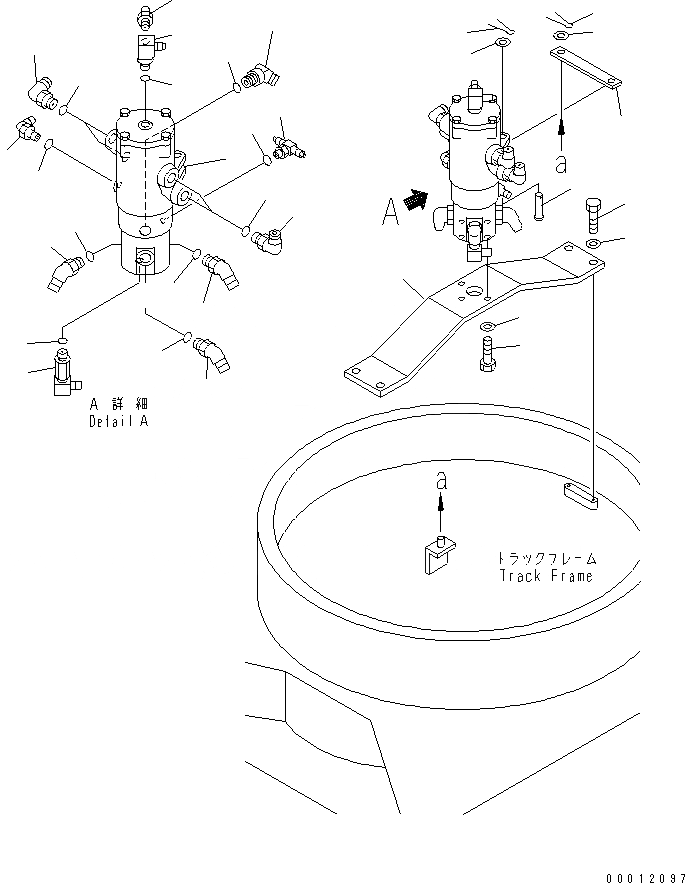

Схема запчастей Komatsu PC120-6E0 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

1

703-08-00110

SWIVEL JOINT ASS'Y

1

703-08-33232

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

2

203-30-66122

BRACKET

3

01010-81235

BOLT

4

01643-31232

WASHER

5

01010-81640

BOLT

6

01643-31645

WASHER

7

203-60-52160

LINK

8

209-62-52560

PIN

9

01641-21626

WASHER

10

04050-14025

PIN,COTTER

11

04052-11664

PIN,COTTER

12

07235-10522

ELBOW

13

07002-12434

O-RING

14

07236-10522

ELBOW

15

07002-12434

O-RING

16

203-62-56710

ELBOW

17

07002-02034

O-RING

18

07238-10315

CONNECTOR

19

203-62-57891

ELBOW

20

07002-02034

O-RING

21

07235-10210

ELBOW

22

07002-01423

O-RING

23

208-26-11611

TEE

24

07002-01423

O-RING

Выбрано товаров: 25
