Запчасти Komatsu PC120-6 MULTIPLE PATTERN (ТРУБЫ)(№7-97) ГИДРАВЛИКА

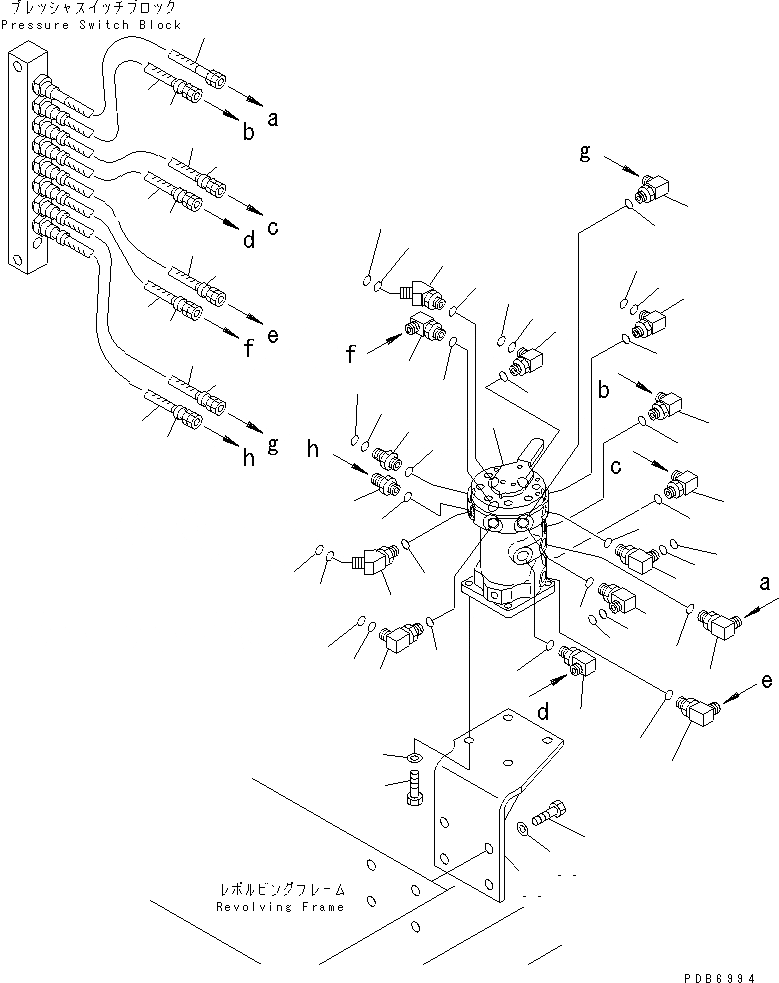

Схема запчастей Komatsu PC120-6 - MULTIPLE PATTERN (ТРУБЫ)(№7-97) ГИДРАВЛИКА
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

Артикул

Название

Примечание

Количество

1

203-62-62500

VALVE ASS'Y

2

20Y-62-22271

ELBOW

3

201-60-11390

O-RING

4

20Y-62-19560

O-RING

5

07002-01423

O-RING

6

20Y-62-25720

ELBOW

7

201-60-11390

O-RING

8

20Y-62-19560

O-RING

9

07002-01423

O-RING

10

20Y-62-16630

NIPPLE

11

201-60-11390

O-RING

12

20Y-62-19560

O-RING

13

07002-01423

O-RING

14

07235-10210

ELBOW

15

07002-01423

O-RING

16

07230-20210

UNION

17

07002-01423

O-RING

18

07236-10210

ELBOW

19

07002-01423

O-RING

20

203-62-63280

HOSE¤ 300MM

21

20Y-62-22860

BAND¤ BROWN

22

203-62-62641

HOSE¤ 500MM

23

203-62-62631

HOSE¤ 450MM

24

20Y-62-22790

BAND¤ RED

25

203-62-62591

HOSE

26

20Y-62-22850

BAND¤ GREEN

27

203-62-62641

HOSE¤ 500MM

28

20Y-62-22810

BAND¤ YELLOW

29

203-62-62631

HOSE¤ 450MM

30

20Y-62-22840

BAND¤ BLACK

31

203-62-62631

HOSE¤ 450MM

32

20Y-62-22830

BAND¤ WHITE

33

203-62-62581

HOSE

34

20Y-62-22820

BAND¤ BLUE

35

203-62-62142

BRACKET

36

01010-81030

BOLT

37

01643-31032

WASHER

38

01010-81240

BOLT

39

01643-31232

WASHER

Выбрано товаров: 39
