Запчасти Komatsu PC120-5Z ГИДРОЛИНИЯ (РАБОЧЕЕ ОБОРУДОВАНИЕ УПРАВЛ-Е¤ ЛЕВ.) (MULTI PATTERN) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА

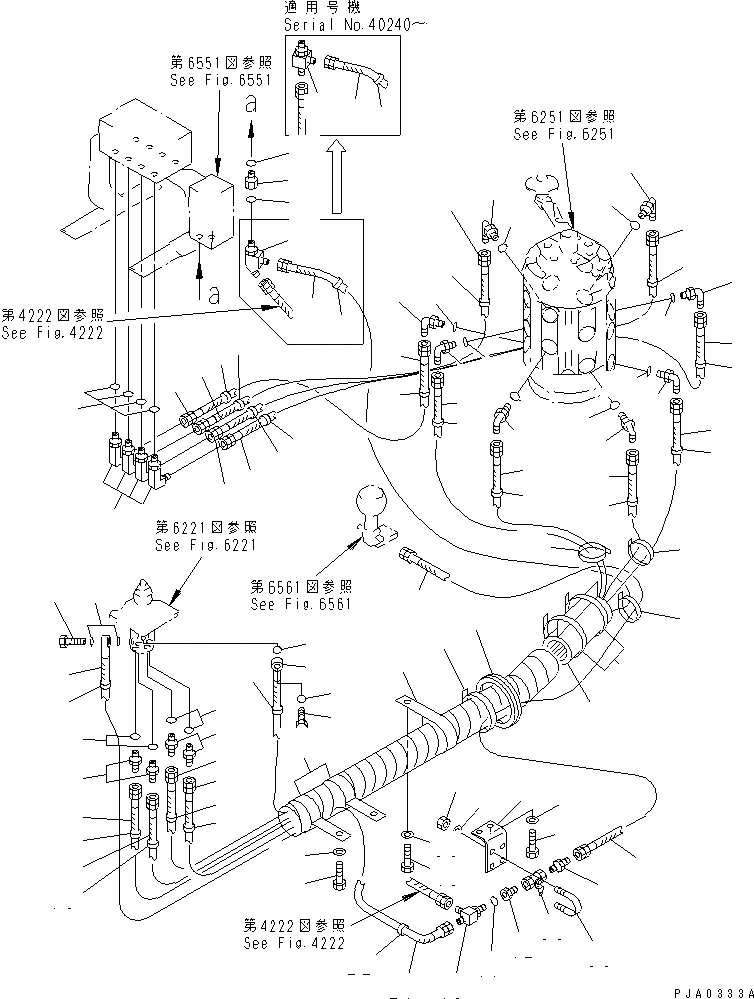

Схема запчастей Komatsu PC120-5Z - ГИДРОЛИНИЯ (РАБОЧЕЕ ОБОРУДОВАНИЕ УПРАВЛ-Е¤ ЛЕВ.) (MULTI PATTERN) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
24
24
24
25
26
27
27
28
28
29
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
51
52
53
53
54
55
55

Артикул

Название

Примечание

Количество

1

208-62-18190

ELBOW

2

07002-01423

O-RING

3

07102-20204

HOSE

4

203-62-58520

MARK, A1

5

07102-20204

HOSE

6

203-62-58530

MARK, A2

7

07102-20205

HOSE

8

203-62-58140

MARK, A3

9

07102-20205

HOSE

10

203-62-58150

MARK, A4

11

07235-10210

ELBOW

12

07002-01423

O-RING

13

07102-20226

HOSE

14

203-62-57950

MARK, 5

15

07102-20225

HOSE

16

203-62-57960

MARK, 6

17

07102-20225

HOSE

18

203-62-57970

MARK, 7

19

07102-20224

HOSE

20

203-62-57980

MARK, 8

21

203-62-57631

HOSE

22

203-62-58160

MARK, P1

23

203-62-57140

HOSE

24

203-62-58210

MARK, T1

25

205-62-53780

COVER

26

08034-00823

BAND

27

08034-00536

BAND

28

07230-20210

UNION

29

07002-01423

O-RING

30

203-62-57730

BOLT,JOINT

31

702-16-53240

PLUG

32

07000-02018

O-RING

33

203-62-58870

VALVE

34

203-62-57881

BRACKET

35

07283-23442

CLIP

36

01599-01011

NUT

37

01643-31032

WASHER

38

01010-51020

BOLT

39

01643-31032

WASHER

40

208-62-17550

TEE

41

07002-01423

O-RING

42

203-62-58860

NIPPLE

43

201-62-27650

NIPPLE

44

07102-20312

HOSE

45

21K-62-21660

CLIP

46

01010-51020

BOLT

47

01643-31032

WASHER

48

21T-06-11950

CLIP

49

01010-51225

BOLT

50

01643-31232

WASHER

51

08034-00834

BAND

52

203-43-56630

GROMMET

53

208-62-17550

TEE

53

203-62-45120

ELBOW

54

203-62-58880

ADAPTER

55

07002-01423

O-RING

Выбрано товаров: 56
