Запчасти Komatsu PC120-5S ГИДРОЛИНИЯ (РАБОЧЕЕ ОБОРУДОВАНИЕ УПРАВЛ-Е¤ ЛЕВ.)(KOMATSU PATTERN №-7) (ДЛЯ WRIST УПРАВЛ-Е) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА

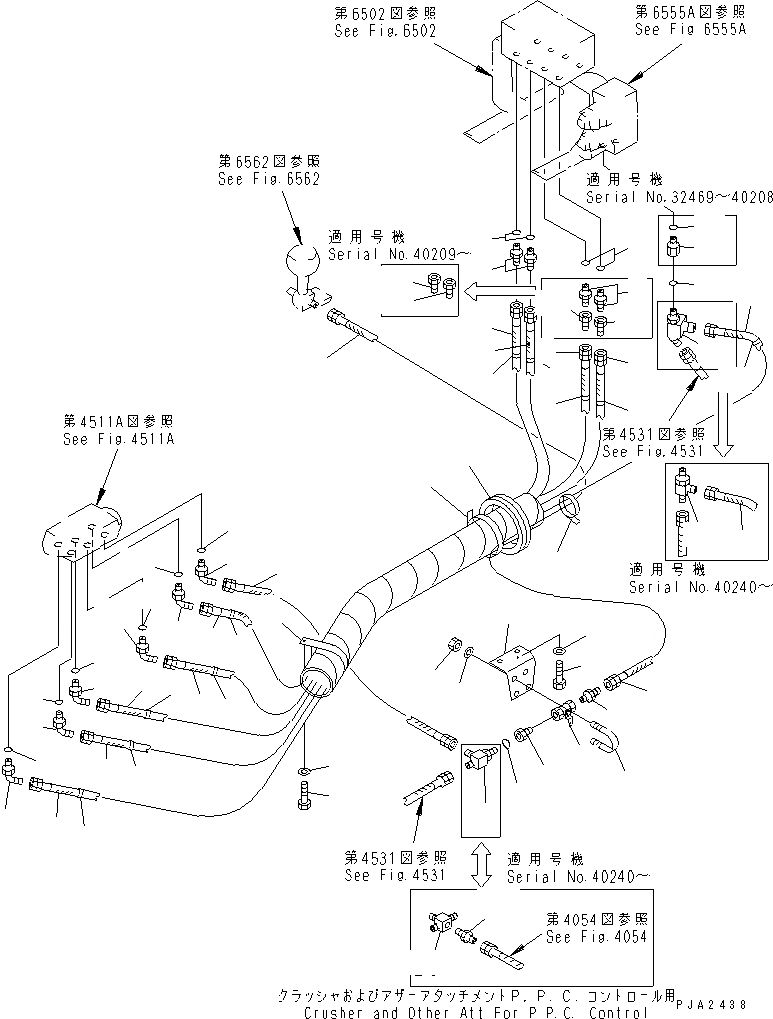

Схема запчастей Komatsu PC120-5S - ГИДРОЛИНИЯ (РАБОЧЕЕ ОБОРУДОВАНИЕ УПРАВЛ-Е¤ ЛЕВ.)(KOMATSU PATTERN №-7) (ДЛЯ WRIST УПРАВЛ-Е) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА
1
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
23
23A
24
25
26
27
27
28
29
30
31
31
32
33
33
34
34
35
35
36
37
37

Артикул

Название

Примечание

Количество

|1

07230-20210

UNION

1

07230-20210

UNION

2

07002-01423

O-RING

3

203-62-52290

HOSE¤ 1100MM

|3

07102-20211

HOSE

4

203-62-57950

MARK¤ 5

5

203-62-52290

HOSE¤ 1100MM

|5

07102-20211

HOSE

6

203-62-57960

MARK¤ 6

7

203-62-58591

HOSE

|7

203-62-58590

HOSE

8

203-62-57970

MARK¤ 7

9

203-62-58591

HOSE

|9

203-62-58590

HOSE

10

203-62-57980

MARK¤ 8

11

203-62-52290

HOSE¤ 1100MM

|11

07102-20211

HOSE

12

203-62-58210

MARK¤ T1

13

203-62-52310

HOSE¤ 700MM

|13

07102-20207

HOSE

14

203-62-58610

ELBOW

15

07002-02034

O-RING

16

203-62-58870

VALVE

17

203-62-58890

BRACKET

18

01010-51225

BOLT

19

01643-31232

WASHER

20

07283-23442

CLIP

21

01599-01011

NUT

22

01643-31032

WASHER

23

208-62-17550

TEE

|23

20B-62-32230

TEE,(CRUSHER¤OTHER ATT.FOR PPC CON

23A

208-06-11220

NIPPLE,(CRUSHER¤OTHER ATT.FOR PPC CON

24

07002-01423

O-RING

25

203-62-58860

NIPPLE

26

201-62-27650

NIPPLE

27

203-62-52250

HOSE¤ 1200MM

|27

07102-20312

HOSE

28

21T-06-11940

CLIP

|28

21T-06-11950

CLIP

29

01010-51225

BOLT

30

01643-31232

WASHER

31

08034-00834

BAND

32

203-43-56630

GROMMET

33

203-62-57190

NIPPLE

|33

10G-62-23150

NIPPLE

34

203-62-57180

NIPPLE

|34

104-62-27390

NIPPLE

35

208-62-17550

TEE

|35

203-62-45120

ELBOW

36

203-62-58880

ADAPTER

37

07002-01423

O-RING

|37

07002-01423

O-RING

Выбрано товаров: 52
