Запчасти Komatsu PC120-5 ПЕДАЛЬ УПРАВЛ-Я И ТРУБЫ (/) (ИЗМЕЛЬЧИТЕЛЬ И ДРУГОЕ НАВЕСН. ОБОРУД ДЛЯ PPC УПРАВЛ-Е) (ДЛЯ WRIST УПРАВЛ-Е)(№-) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА

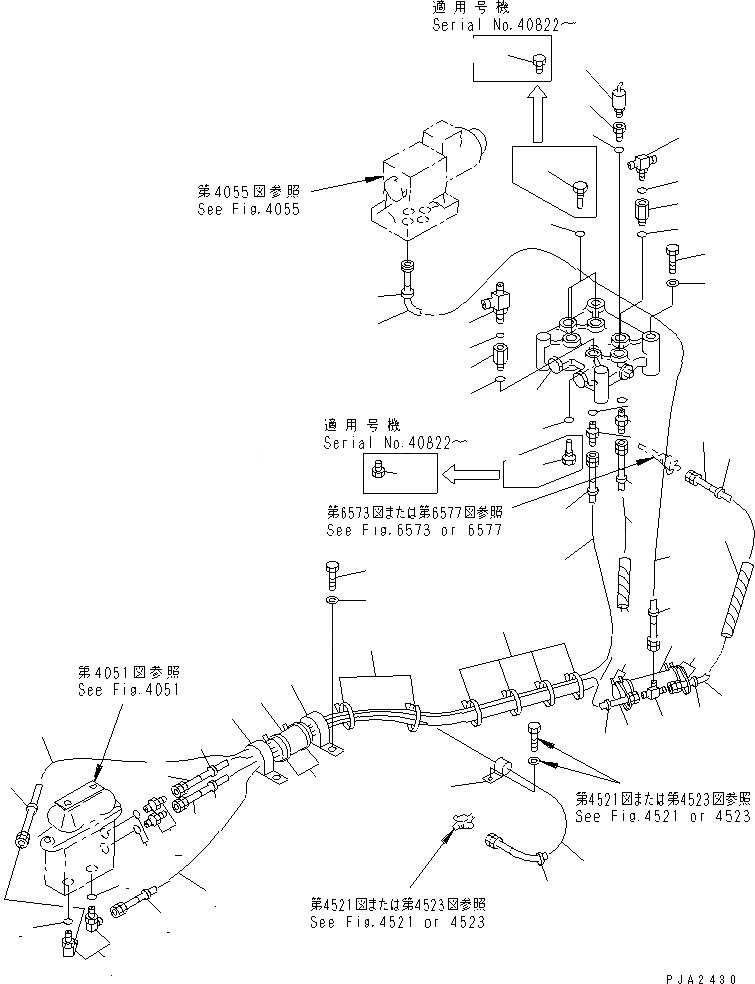

Схема запчастей Komatsu PC120-5 - ПЕДАЛЬ УПРАВЛ-Я И ТРУБЫ (/) (ИЗМЕЛЬЧИТЕЛЬ И ДРУГОЕ НАВЕСН. ОБОРУД ДЛЯ PPC УПРАВЛ-Е) (ДЛЯ WRIST УПРАВЛ-Е)(№-) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
21
21
22
23
23
24
25
26
26
26
26
26
26
26
27
28
29
29
30
30
31
32
32
33
33
34
35
36
37

Артикул

Название

Примечание

Количество

1

21P-62-11590

ELBOW

2

20N-62-31250

NIPPLE

3

07000-02011

O-RING

4

203-62-52520

HOSE

5

20T-62-71710

MARK, 1

6

20T-62-71730

MARK, 3

7

203-62-52350

HOSE, 1200MM

8

20T-62-71720

MARK, 2

9

203-62-52360

HOSE

10

20T-62-71740

MARK, 4

11

20G-973-1180

ELBOW

12

203-62-52330

HOSE, 600MM

13

20T-62-71750

MARK, 5

14

203-62-52280

HOSE, 900MM

15

20T-62-71760

MARK, 6

16

07230-20210

UNION

17

07002-01423

O-RING

18

702-19-23000

VALVE ASS'Y,(SEE FIG.6273)

19

01010-51070

BOLT

20

01643-31032

WASHER

21

07040-11409

PLUG

21

702-19-12120

PLUG

22

104-890-1270

NIPPLE

23

203-62-58880

ADAPTER

24

208-62-17550

TEE

25

208-26-11611

TEE

26

07002-01423

O-RING

27

203-06-56121

SWITCH

28

203-43-56620

COVER

29

08034-00519

BAND

30

203-62-32440

COVER

31

08036-01414

CLIP

32

08034-00834

BAND

33

21T-06-11940

CLIP

34

01010-51020

BOLT

35

01643-31032

WASHER

36

205-62-53780

COVER

37

08034-00823

BAND

Выбрано товаров: 38
