Запчасти Komatsu PC110R-1 КАБИНА (/) ЧАСТИ КОРПУСА И КАБИНА

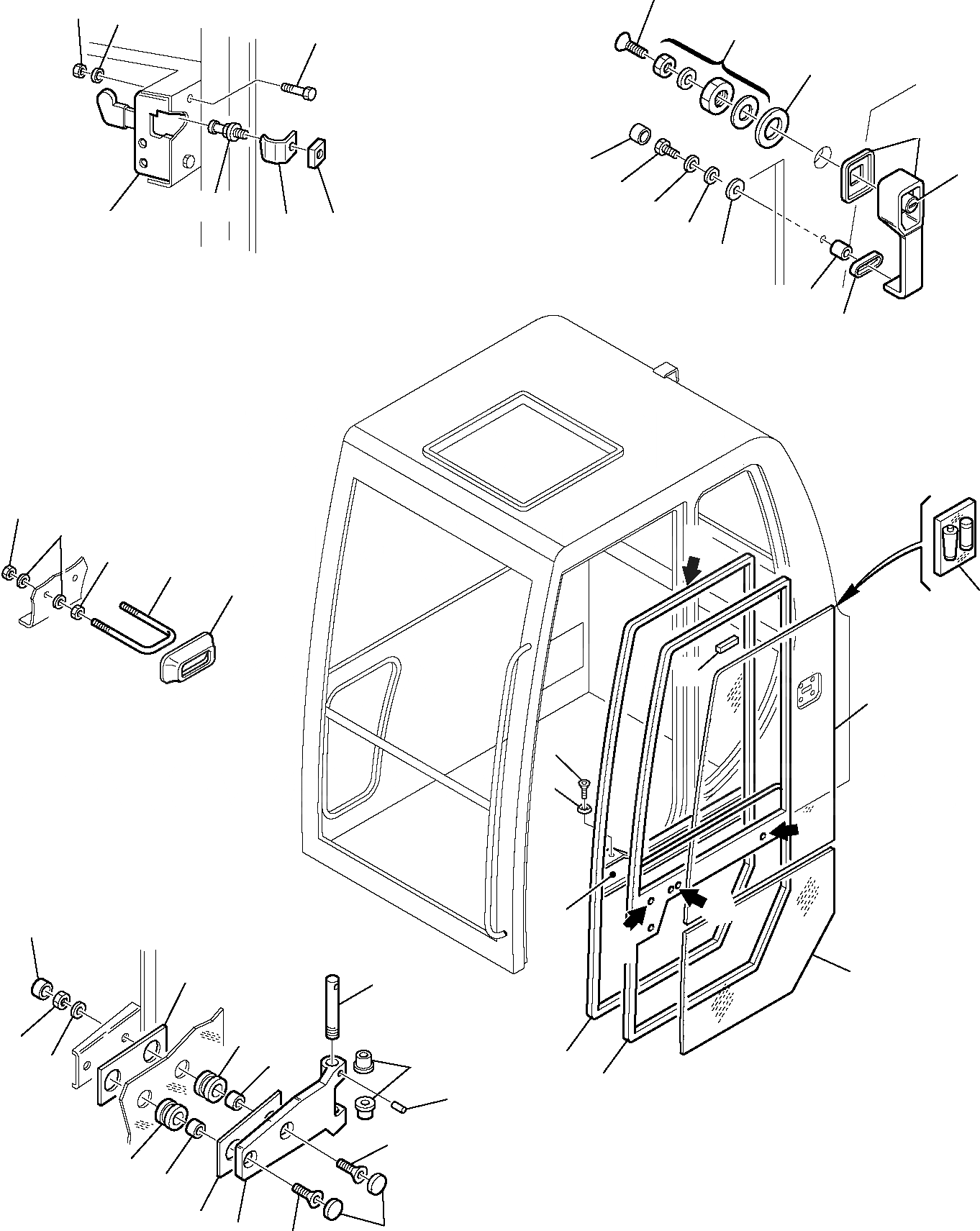

Схема запчастей Komatsu PC110R-1 - КАБИНА (/) ЧАСТИ КОРПУСА И КАБИНА
25
d
12
d
a
11
a
c
16
c
10
b
b
18
16
24
17
23
13
22
9
14
15
21
20
19
16
12
28
12
26
27
39
8
2
6
7
5
38
37
3
30
36
12
35
4
31
28
1
32
33
36
35
37
29
34
33

Артикул

Название

Примечание

Количество

\0

21D-54-12304

OPERATOR'S CAB, ASSY.

\0

21D-54-12305

OPERATOR'S CAB, ASSY.

\0

21D-54-14880

DOOR, ASSY.

1

21D-54-13111

FRAME, DOOR

2

21D-54-14850

GLASS, UPPER

3

21D-54-14840

GLASS, LOWER

4

21D-54-13120

SEAL, DOOR

5

21D-54-13411

PANEL

6

21D-09-16440

SCREW

7

21D-54-13290

WASHER

8

21D-54-13131

SPACER

9

21D-54-13230

LOCK, BLOCK

10

21D-09-15150

SCREW

11

21D-09-74460

SPRING WASHER

12

01580-10806

NUT

13

21D-54-13310

PIN

14

21D-54-13321

PROTECTION

15

21D-54-13331

PLATE

16

21D-54-13241

HANDLE, ASSY.

17

21D-54-15160

LOCK, BLOCK

18

21D-54-13272

GASKET

19

21D-54-13250

RUBBER

20

21D-54-13560

GASKET

21

01643-30623

WASHER

22

21D-09-73490

SPRING WASHER

23

01010-50625

BOLT

24

21D-09-86180

COVER

25

21D-09-15820

SCREW

26

21D-54-13341

U-BOLT

27

21D-54-13570

BOOT

28

01643-30823

SPRING WASHER

29

21D-54-13140

HINGE

30

21D-54-13220

PIN

31

21D-54-13210

BUSHING

32

21D-09-84170

SPRING PIN

33

21D-09-15160

SCREW

34

21D-54-13550

PLUG

35

21D-54-13190

SPACER

36

21D-54-13180

RUBBER

37

21D-54-13150

GASKET

38

21D-09-86190

COVER

39

21D-54-14760

KIT, SIZING

Выбрано товаров: 42
