Запчасти Komatsu PC1100SP-6 ПОВОРОТНОЕ СОЕДИНЕНИЕ(№7-) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

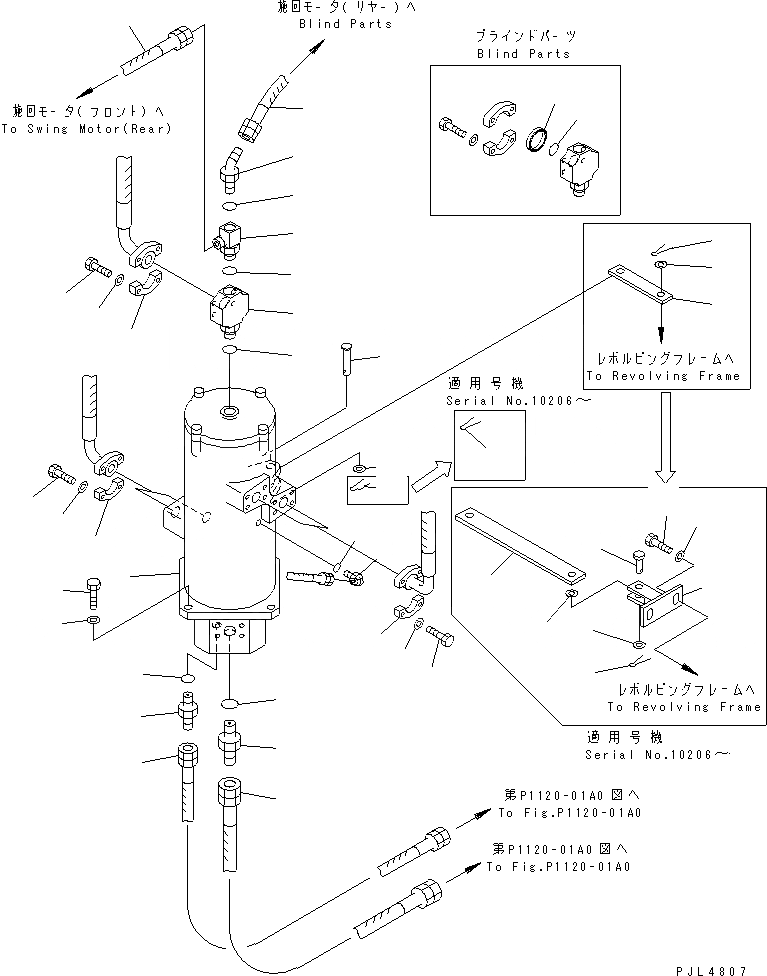

Схема запчастей Komatsu PC1100SP-6 - ПОВОРОТНОЕ СОЕДИНЕНИЕ(№7-) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
30
30
30
31
32
32
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

703-11-00110

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

1

703-11-53201

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

2

21N-62-31280

TEE

3

07002-12434

O-RING

4

20Y-62-16450

ELBOW

5

07002-12434

O-RING

6

11T-61-12110

ELBOW

7

07002-12034

O-RING

8

07371-31255

FLANGE

9

07372-21035

BOLT

10

01643-51032

WASHER

11

07235-10315

ELBOW

12

07002-12034

O-RING

13

203-62-32280

NIPPLE

14

07002-12434

O-RING

15

07230-20315

UNION

16

07002-12034

O-RING

17

07378-11200

HEAD

18

07000-13038

O-RING

19

07103-50314

HOSE

20

07103-51014

HOSE

21

07102-20507

HOSE

22

07102-20508

HOSE

23

01010-81440

BOLT

24

01643-31445

WASHER

25

07371-31049

FLANGE

26

07372-21035

BOLT

27

01643-51032

WASHER

28

21N-62-33570

PLATE

28

21N-62-12420

PLATE

29

209-62-52560

PIN

30

01641-21626

WASHER

30

01641-21626

WASHER

31

04052-11664

PIN

32

04050-14028

PIN

32

04050-14025

PIN

33

04205-11645

PIN

34

21N-62-33560

BRACKET

35

175-54-34170

WASHER

36

01010-81230

BOLT

Выбрано товаров: 40
