Запчасти Komatsu PC1100SP-6 ГИДРОЛИНИЯ СТРЕЛЫ (СТРЕЛА ПЕРЕДН. ТРУБЫ) (TROPICAL WEATHER СПЕЦ-Я.) ГИДРАВЛИКА

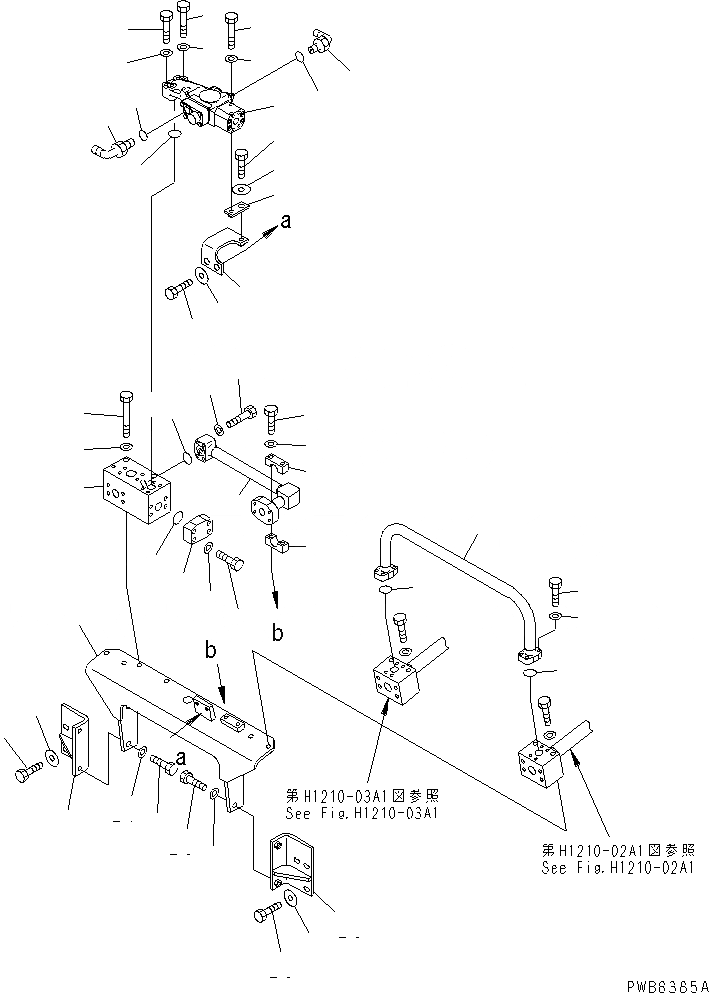

Схема запчастей Komatsu PC1100SP-6 - ГИДРОЛИНИЯ СТРЕЛЫ (СТРЕЛА ПЕРЕДН. ТРУБЫ) (TROPICAL WEATHER СПЕЦ-Я.) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
45

Артикул

Название

Примечание

Количество

1

702-21-08250

VALVE ASS'Y,(SEE FIG. Y1679-01A0)

2

07000-B3035

O-RING

3

22D-62-18560

BOLT

4

01643-51032

WASHER

5

07372-21055

BOLT

6

01643-51032

WASHER

7

07372-21055

BOLT

8

01643-51032

WASHER

9

23S-61-33290

ELBOW

10

07002-12434

O-RING

11

07235-10311

ELBOW

12

07002-11423

O-RING

13

21N-62-32871

BRACKET

14

01010-81230

BOLT

15

175-54-34170

WASHER

16

21N-62-32891

PLATE

17

01010-81235

BOLT

18

175-54-34170

WASHER

19

21N-62-32221

BRACKET

20

01010-81240

BOLT

21

175-54-34170

WASHER

22

21N-62-32850

BRACKET

23

01010-81235

BOLT

24

175-54-34170

WASHER

25

21N-62-32860

BRACKET

26

01010-81235

BOLT

27

175-54-34170

WASHER

28

21N-62-32281

BLOCK

29

01011-81245

BOLT

30

01643-31232

WASHER

31

21N-62-14330

FLANGE

32

07000-B3038

O-RING

33

01010-81245

BOLT

34

01643-31232

WASHER

35

21N-62-32211

TUBE

36

07000-B3035

O-RING

37

01010-81060

BOLT

38

01643-51032

WASHER

39

205-62-54460

CLAMP

40

01010-81275

BOLT

41

01643-31232

WASHER

42

21N-62-32191

TUBE

43

07000-B3035

O-RING

44

07372-21040

BOLT

45

01643-51032

WASHER

Выбрано товаров: 45
