Запчасти Komatsu PC1100SE-6 СТРЕЛА (7.8M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

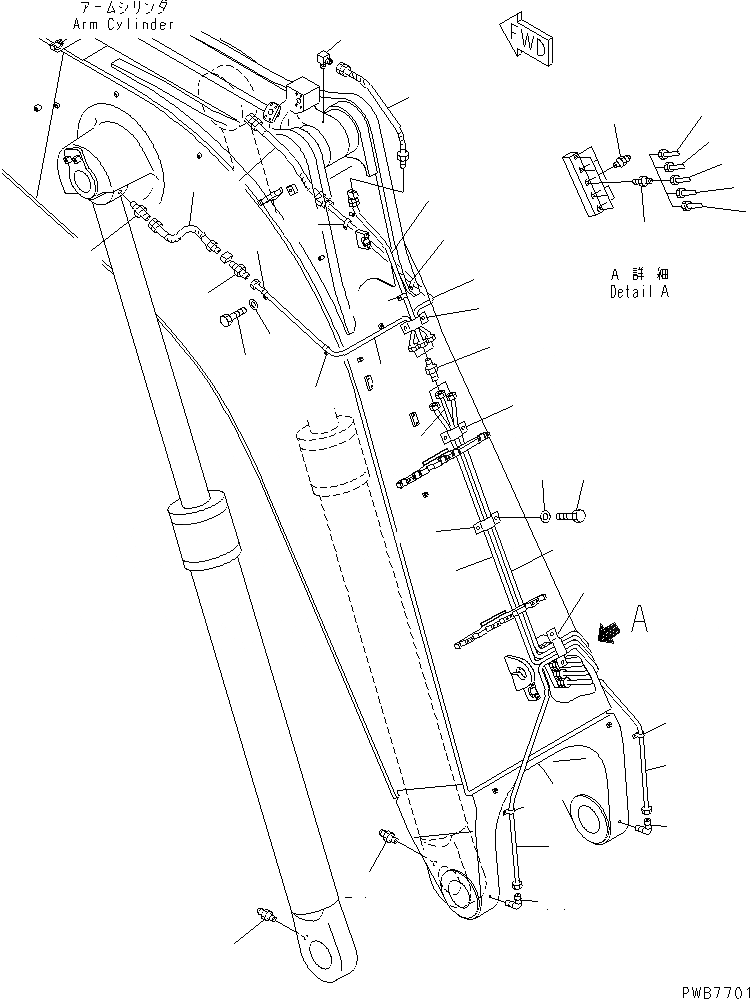

Схема запчастей Komatsu PC1100SE-6 - СТРЕЛА (7.8M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
17
17
17
17
17
17
18
19
20
20
20
21
22
23
24
24

Артикул

Название

Примечание

Количество

1

21N-70-35112

TUBE

|1

21N-70-35111

TUBE

2

21N-70-35122

TUBE

|2

21N-70-35121

TUBE

3

21N-70-35131

TUBE

4

21N-70-35141

TUBE

5

21N-70-35151

TUBE

6

21N-70-35331

TUBE

7

21N-70-35541

TUBE

8

21N-70-35351

TUBE

9

198-79-19280

HOSE¤ 890MM

10

205-70-51360

HOSE¤ 540MM

11

21N-70-35230

NIPPLE

12

07214-51013

CONNECTOR

13

205-70-51390

NIPPLE

14

07217-51013

ELBOW

15

205-70-51380

ELBOW

16

07020-00000

FITTING

17

04434-51010

CLIP

18

01010-81016

BOLT

19

01643-31032

WASHER

20

207-70-11770

CLIP

21

209-72-16110

CLIP

22

01010-80610

BOLT

23

01643-30623

WASHER

24

07020-00675

FITTING

Выбрано товаров: 26
