Запчасти Komatsu PC1100-6 РУКОЯТЬ (.7M) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

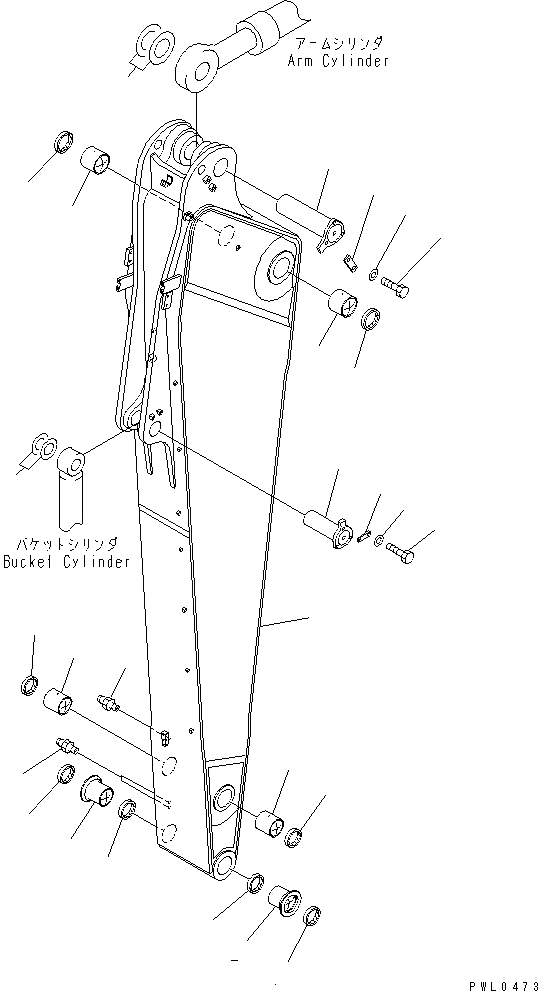

Схема запчастей Komatsu PC1100-6 - РУКОЯТЬ (.7M) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
4
4
5
6
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

|1

21N-943-0010

ARM ASS'Y

1

ARM

2

21N-70-32150

BUSHING

3

07020-00000

FITTING

4

21N-70-12170

BUSHING

5

07020-00000

FITTING

6

21N-70-11181

BUSHING

7

21N-70-12160

SEAL

8

209-72-11261

SEAL

9

209-72-11311

SEAL

10

21N-70-11210

PLATE

11

01010-82455

BOLT

12

01643-32460

WASHER

13

21N-70-31170

PIN

14

21N-72-11210

SHIM¤ 1.0MM

15

209-70-57150

PIN

16

209-72-51230

SHIM¤ 1.0MM

17

21N-70-11230

PLATE

18

01010-81640

BOLT

19

01643-31645

WASHER

Выбрано товаров: 20
