Запчасти Komatsu PC1100-6 ВОЗВРАТНАЯ ЛИНИЯ (ПОСЛЕОХЛАДИТЕЛЬ МОТОР ТРУБЫ) ГИДРАВЛИКА

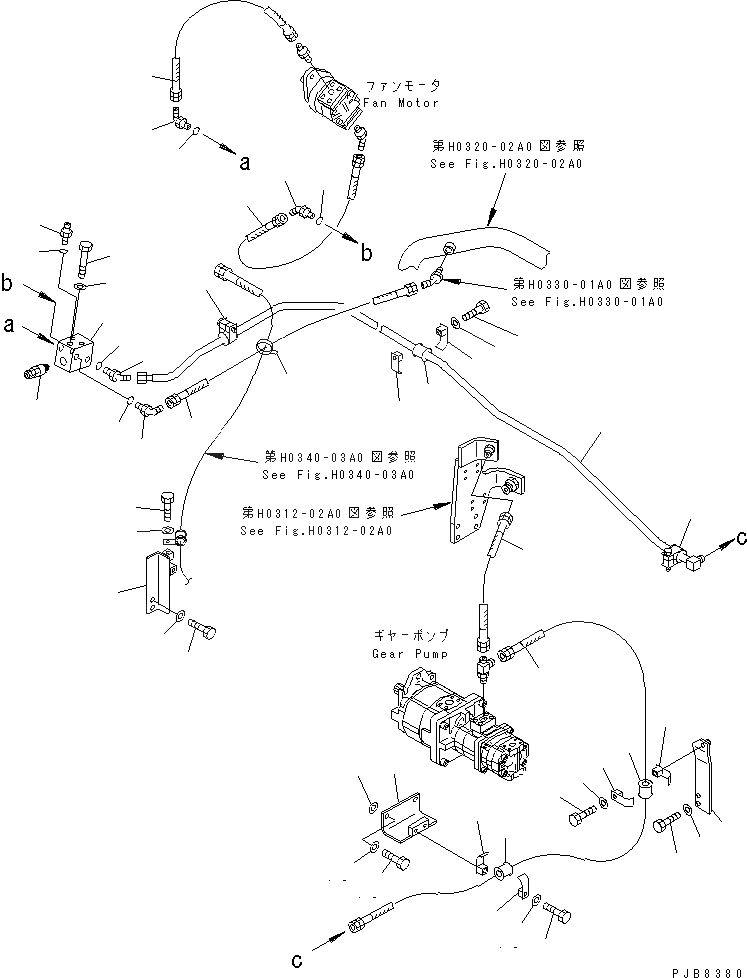

Схема запчастей Komatsu PC1100-6 - ВОЗВРАТНАЯ ЛИНИЯ (ПОСЛЕОХЛАДИТЕЛЬ МОТОР ТРУБЫ) ГИДРАВЛИКА
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

1

21N-62-31941

TUBE

2

07094-10417

CLAMP

3

07095-00421

CUSHION

4

01010-81260

BOLT

5

01643-31232

WASHER

6

07123-00425

HOSE

7

21N-62-33230

PLATE

8

01010-81235

BOLT

9

01643-31232

WASHER

10

07094-10417

CLAMP

11

07095-00421

CUSHION

12

01010-81270

BOLT

13

01643-31232

WASHER

14

21N-62-31670

BRACKET

15

198-33-12380

WASHER

16

07094-10417

CLAMP

17

07095-00421

CUSHION

18

01010-81265

BOLT

19

01643-31232

WASHER

20

07123-00406

HOSE

21

07123-00406

HOSE

22

07236-10422

ELBOW

23

07002-12034

O-RING

24

07123-00406

HOSE

25

07235-10422

ELBOW

26

07002-12034

O-RING

27

21N-62-31911

BLOCK

28

01011-81210

BOLT

29

01643-31232

WASHER

30

709-70-74700

VALVE ASS'Y

31

07235-10422

ELBOW

32

07236-10422

ELBOW

33

07002-12034

O-RING

34

21N-62-31621

BRACKET

35

01010-81225

BOLT

36

01643-31232

WASHER

37

07102-20403

HOSE

38

08034-00536

BAND

39

01010-81225

BOLT

40

01643-31232

WASHER

41

07230-20315

UNION

42

07002-12034

O-RING

Выбрано товаров: 42
