Запчасти Komatsu PC110-8M0 АКТУАТОР ТРУБЫ (С -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР) (СОЕД-Е БЛОК ТРУБЫ) H [ГИДРАВЛИКА]

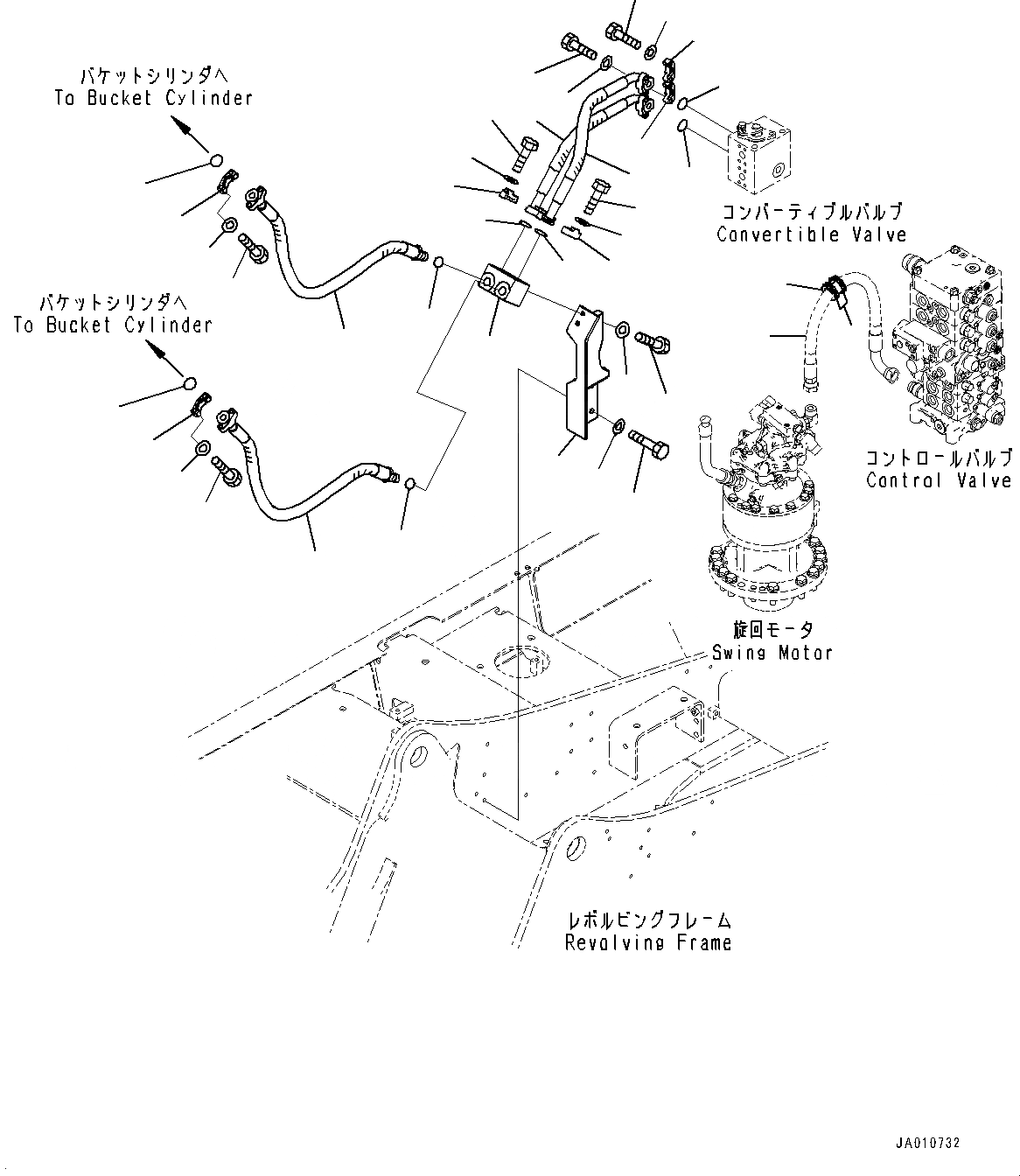

Схема запчастей Komatsu PC110-8M0 - АКТУАТОР ТРУБЫ (С -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР) (СОЕД-Е БЛОК ТРУБЫ) H [ГИДРАВЛИКА]
11
6
9
10
5
3
4
1
2
23
25
24
22
20
13
21
19
17
18
12
16
15
14
25
26
30
29
27
28
34
33
32
26
27
31
10
12
8
7

Артикул

Название

Примечание

Количество

1

07371-30640

FLANGE, SPLIT

2

07372-21035

BOLT

3

01643-51032

WASHER

4

07371-30640

FLANGE, SPLIT

5

07372-21035

BOLT

6

01643-51032

WASHER

7

07095-00628

CUSHION

8

08034-20823

BAND

9

203-62-12260

HOSE

10

07000-13025

O-RING

11

203-62-12250

HOSE

12

07000-13025

O-RING

13

07371-30640

FLANGE, SPLIT

14

07372-21035

BOLT

15

01643-51032

WASHER

16

07371-30640

FLANGE, SPLIT

17

07372-21035

BOLT

18

01643-51032

WASHER

19

203-62-65221

BLOCK

20

01010-81030

BOLT

21

01643-31032

WASHER

22

203-62-11791

BRACKET

23

01010-81265

BOLT

24

01643-31232

WASHER

25

203-62-12220

HOSE

26

07002-12434

O-RING

27

07000-13025

O-RING

28

07371-30640

FLANGE, SPLIT

29

07372-21035

BOLT

30

01643-51032

WASHER

31

07371-30640

FLANGE, SPLIT

32

07372-21035

BOLT

33

01643-51032

WASHER

34

203-62-17690

HOSE(REFER TO PAGE 243)

Выбрано товаров: 34
