Запчасти Komatsu PC100N-6 ОБОГРЕВАТЕЛЬ. ()(№9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

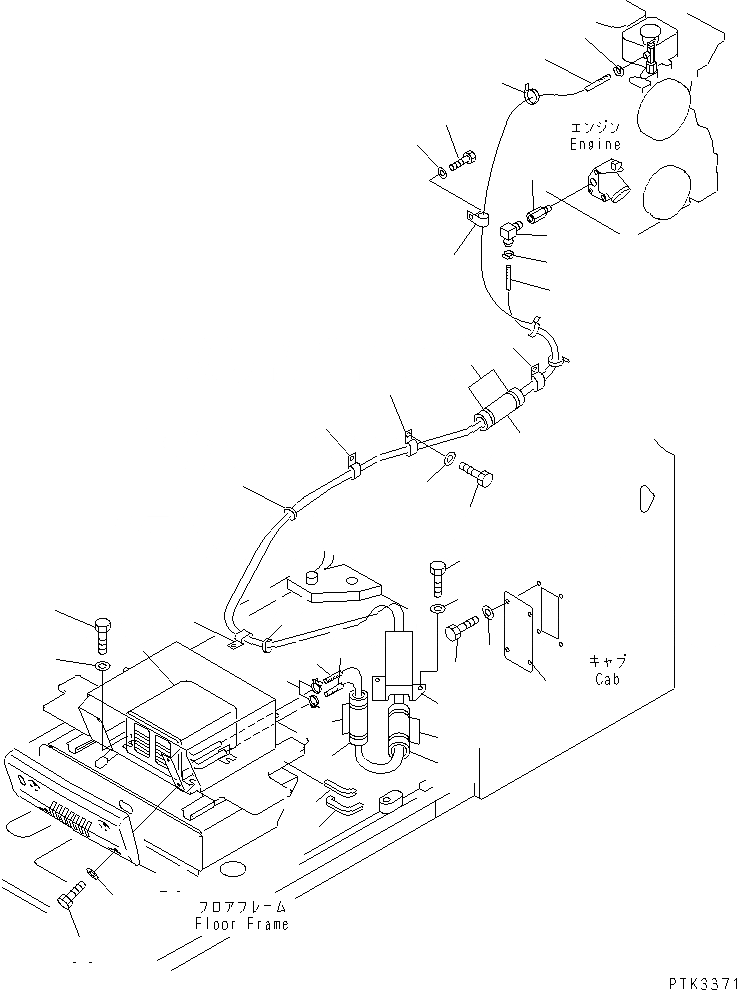

Схема запчастей Komatsu PC100N-6 - ОБОГРЕВАТЕЛЬ. ()(№9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
13
14
14
14
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

1

20Y-977-2120

HEATER ASS'Y

2

01010-81020

BOLT

3

01643-31032

WASHER

4

20Y-977-2170

COVER

5

01370-00512

SCREW

6

01641-20508

WASHER

7

09483-00435

HOSE

8

09483-00429

HOSE

9

203-62-41150

COVER

10

08034-00823

BAND

11

08034-00519

BAND

12

203-62-41150

COVER

13

08034-00823

BAND

14

141-06-11220

CLIP

15

01010-81220

BOLT

16

01643-31232

WASHER

17

08034-00823

BAND

18

209-04-19140

CLIP

19

01010-81220

BOLT

20

01643-31232

WASHER

21

20S-977-1170

ELBOW

22

391-40-13220

NIPPLE

23

09480-10100

CLAMP

24

203-977-6121

COVER

25

01010-81020

BOLT

26

01643-31032

WASHER

27

203-977-6140

SEAL

28

203-54-62940

SEAL

29

20U-54-28280

COVER

30

01220-70820

SCREW

31

01643-80823

WASHER

Выбрано товаров: 31
