Запчасти Komatsu PC100L-6 ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№-7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

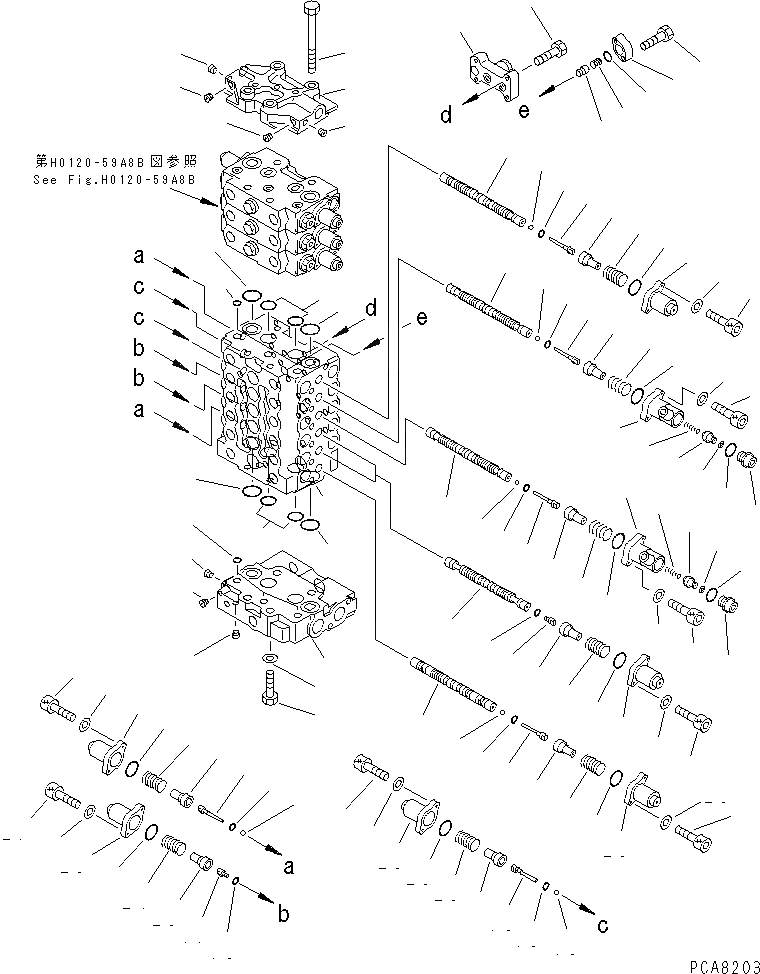

Схема запчастей Komatsu PC100L-6 - ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№-7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
21
22
22
23
23
23
23
24
24
25
25
25
25
25
25
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
38
38
38
38
38
38
39
40
41
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|1

723-39-10300

CONTROL VALVE

1

07000-12014

O-RING

2

07000-13028

O-RING

3

07000-03035

O-RING

4

723-36-15160

FLANGE

5

07000-12020

O-RING

6

723-36-15260

VALVE,CHECK

7

07750-01628

SPRING

8

01010-50830

BOLT

9

BODY

10

SPOOL

11

SPOOL

12

SPOOL

13

SPOOL

14

SPOOL

15

723-36-15130

PLUG

16

723-36-15430

PLUG

17

723-36-15140

PLUG

18

07002-10823

O-RING

19

708-7T-16460

BALL

20

723-36-15120

RETAINER

21

723-36-15320

RETAINER

22

723-36-15420

RETAINER

23

723-36-14110

SPRING

24

723-36-14120

SPRING

25

723-36-15110

CASE

26

723-36-15170

O-RING

27

01252-30622

BOLT

28

01641-20608

WASHER

29

723-36-15410

CASE

30

723-36-15440

PISTON

31

709-30-61130

SEAL

32

723-36-15450

PLUG

33

07002-02434

O-RING

34

723-36-14130

SPRING

35

723-36-14140

SPRING

36

COVER,(A)

37

COVER,(B)

38

PLUG

39

07000-12012

O-RING

40

07000-13028

O-RING

41

07000-03035

O-RING

42

01010-51680

BOLT

43

700-84-13210

BOLT

44

01643-51645

WASHER

45

723-30-81100

VALVE ASS'Y

46

01010-50835

BOLT

Выбрано товаров: 47
