Запчасти Komatsu PC100L-6 ОСНОВН. КОНСТРУКЦИЯ (P.P.C. ХОД ТРУБЫ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

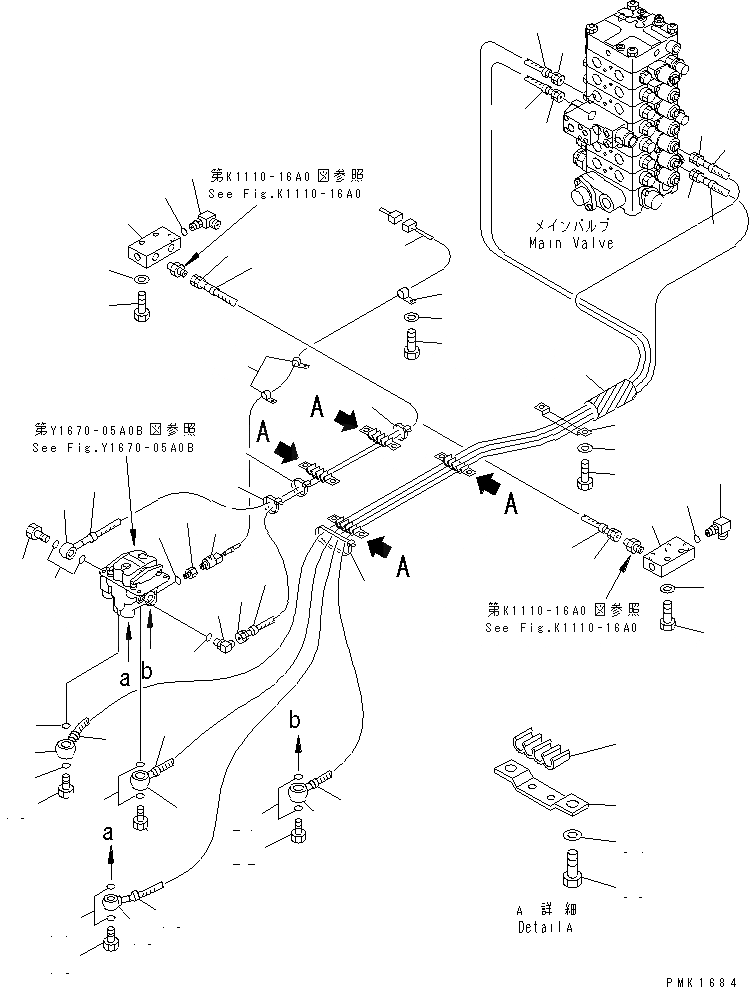

Схема запчастей Komatsu PC100L-6 - ОСНОВН. КОНСТРУКЦИЯ (P.P.C. ХОД ТРУБЫ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

Артикул

Название

Примечание

Количество

1

203-62-62651

HOSE¤ 1250MM

2

203-62-62450

MARK¤ P3,P3

3

07000-02018

O-RING

4

702-16-53240

PLUG

5

203-62-63430

HOSE¤ 950MM

6

203-62-58540

MARK¤ T3

7

203-62-62692

HOSE

8

203-62-57980

MARK¤ 8

9

07000-02015

O-RING

10

20Y-62-16170

BOLT

11

203-62-62574

HOSE¤ 3300MM

|11

203-62-62573

HOSE

12

203-62-57960

MARK¤ 6

13

07000-02015

O-RING

14

20Y-62-16170

BOLT

15

203-62-62574

HOSE¤ 3300MM

|15

203-62-62573

HOSE

16

203-62-57970

MARK¤ 7

17

07000-02015

O-RING

18

20Y-62-16170

BOLT

19

203-62-62692

HOSE

20

203-62-57950

MARK¤ 5

21

07000-02015

O-RING

22

20Y-62-16170

BOLT

23

08017-32803

CONDUIT

24

421-35-11671

ADAPTER

25

07002-01423

O-RING

26

20Y-06-21710

SWITCH

27

203-06-67330

WIRING HARNESS

28

08036-01014

CLIP

29

01010-81016

BOLT

30

01643-31032

WASHER

31

20Y-62-22170

CLAMP

32

203-62-63290

CLAMP

33

01010-81016

BOLT

34

01643-31032

WASHER

35

08034-00536

BAND

36

08034-00519

BAND

37

207-62-62270

CLAMP

38

01010-81020

BOLT

39

01643-31032

WASHER

40

20Y-62-15831

BLOCK

41

01010-81045

BOLT

42

01643-31032

WASHER

43

07235-10311

ELBOW

|43

207-62-33920

ELBOW

44

07002-01423

O-RING

45

20Y-62-15831

BLOCK

46

01010-81045

BOLT

47

01643-31032

WASHER

48

07235-10311

ELBOW

|48

207-62-33920

ELBOW

49

07002-01423

O-RING

50

07235-10210

ELBOW

51

07002-01423

O-RING

Выбрано товаров: 55
