Запчасти Komatsu PC1000SE-1 КОНДИЦ. ВОЗДУХА (ЛИНИЯ ОБОГРЕВАТЕЛЯ)(№7-) ЧАСТИ КОРПУСА

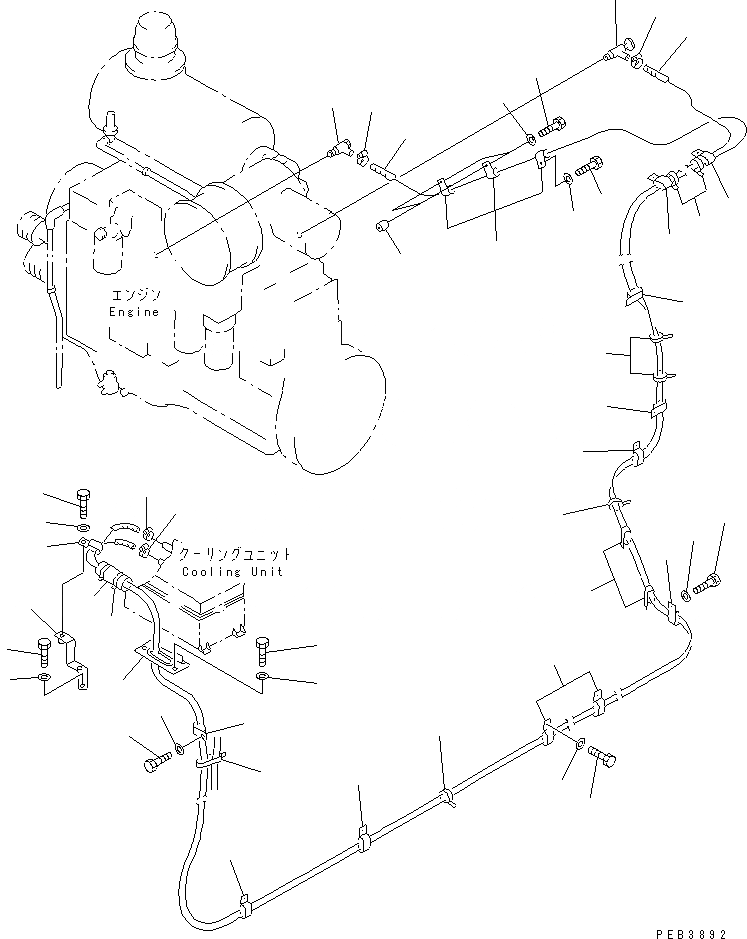

Схема запчастей Komatsu PC1000SE-1 - КОНДИЦ. ВОЗДУХА (ЛИНИЯ ОБОГРЕВАТЕЛЯ)(№7-) ЧАСТИ КОРПУСА
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13A
13B
14
15
16
16
17
18
19
19
19
19
20
21
22
23
23
23
23
23
23
23
23
23
23
24
24
24
25
25
25
26

Артикул

Название

Примечание

Количество

1

09482-20000

VALVE

2

09483-00490

HOSE,2M.F/HI-CAB

|2

09483-00471

HOSE,(FOR LOW CAB)

3

09480-10100

CLAMP

4

09486-00499

HOSE,2M.F/HI-CAB

|4

09483-00482

HOSE,(FOR LOW CAB)

5

09480-10100

CLAMP

6

202-981-1340

JOINT

7

209-977-5111

PLATE,(FOR HIGH CAB)

|7

21N-979-1120

PLATE,(FOR LOW CAB)

8

01010-51025

BOLT

9

01643-31032

WASHER

10

08036-22514

CLIP

11

175-79-83760

SPACER

12

01010-51220

BOLT

13

01643-31232

WASHER

13A

01011-51005

BOLT

13B

01643-31032

WASHER

14

205-62-53780

COVER

15

08034-00823

BAND

16

141-06-11220

CLIP

17

01010-51025

BOLT

18

01643-31032

WASHER

19

08034-00536

BAND

20

205-979-1260

BRACKET

21

01010-51220

BOLT

22

01643-31232

WASHER

23

141-06-11220

CLIP

24

01010-51225

BOLT

25

01643-31232

WASHER

26

08034-00519

BAND

Выбрано товаров: 31
