Запчасти Komatsu PC100-6Z РУКОЯТЬ (ДОПОЛН. ЛИНИЯ) (-ACTUATER НАВЕСН. ОБОРУД) РАБОЧЕЕ ОБОРУДОВАНИЕ

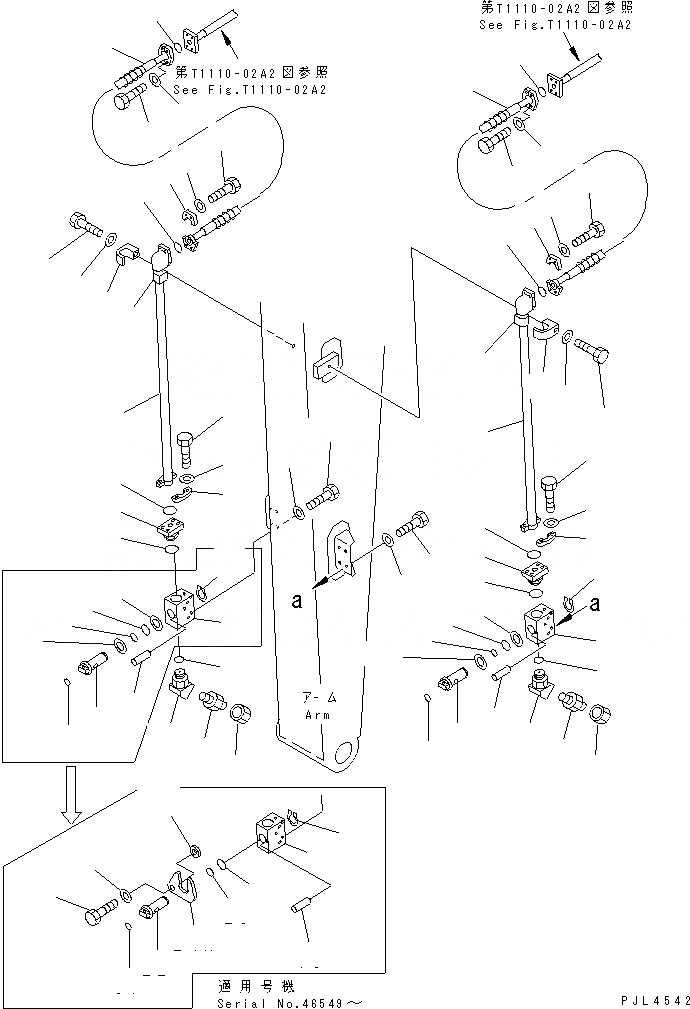

Схема запчастей Komatsu PC100-6Z - РУКОЯТЬ (ДОПОЛН. ЛИНИЯ) (-ACTUATER НАВЕСН. ОБОРУД) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24A
24B
24C
24D
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31

Артикул

Название

Примечание

Количество

1

07097-20613

HOSE

2

07371-30640

FLANGE,SPLIT

3

07372-21035

BOLT

4

01643-51032

WASHER

5

07000-13025

O-RING

6

203-62-64340

TUBE

7

203-973-5780

CLAMP

8

203-62-43380

CUSHION

9

01010-81270

BOLT

9

01010-51270

BOLT

10

01643-31232

WASHER

11

07371-30640

FLANGE,SPLIT

12

07372-21035

BOLT

13

01643-51032

WASHER

14

07000-13025

O-RING

15

201-973-6810

NIPPLE

16

07002-13334

O-RING

|$32

203-973-5803

VALVE ASS'Y

|$33

203-973-5802

VALVE ASS'Y

17

07000-13031

O-RING

17

202-973-6380

O-RING

18

202-973-6930

RING,BACK-UP

19

04025-00412

PIN,SPRING

20

04064-03015

RING,SNAP

21

BODY

21

BODY

22

SHAFT

22

SPOOL

23

07000-13025

O-RING

24

07001-03025

RING,BACK-UP

24A

203-973-6610

MAT

24B

01010-80825

BOLT

24C

01643-30823

WASHER

24D

21T-72-14930

BOSS

24D

6130-12-1961

SPACER

25

01010-81025

BOLT

25

01010-51025

BOLT

26

01643-31032

WASHER

27

203-973-5730

ELBOW

28

07002-13334

O-RING

29

20D-973-3350

NIPPLE

30

20D-973-3360

PLUG

31

203-00-56640

PLATE, MARK

Выбрано товаров: 43
