Запчасти Komatsu PC100-6S ОСНОВН. КЛАПАН (-АКТУАТОР) (8/)(№-9) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

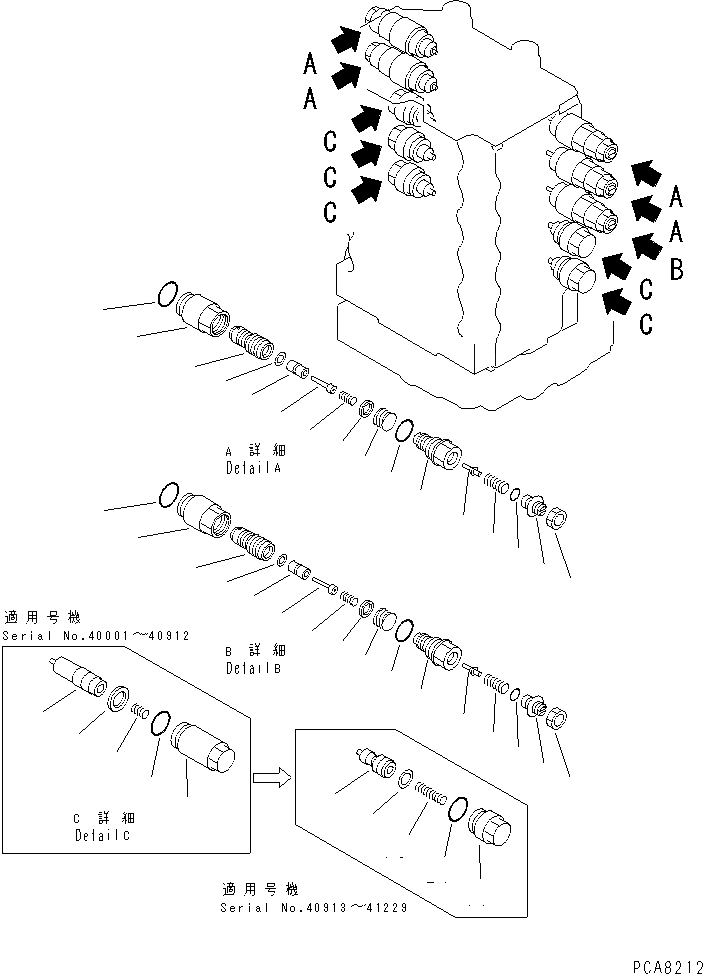

Схема запчастей Komatsu PC100-6S - ОСНОВН. КЛАПАН (-АКТУАТОР) (8/)(№-9) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21

Артикул

Название

Примечание

Количество

|1

723-38-10104

CONTROL VALVE

|1

723-38-10102

CONTROL VALVE

|1

723-38-10101

CONTROL VALVE

|1

709-70-74302

VALVE ASS'Y,SUCTION AND SAFETY (365KG/CM2)

|1

709-70-74402

VALVE ASS'Y,SUCTION AND SAFETY (340KG/CM2)

1

SLEEVE

2

SLEEVE

3

POPPET

4

PISTON

5

PLUG

6

POPPET

7

SCREW

8

SPRING

9

SPRING

10

SPRING

11

SEAL

12

SEAL

13

709-25-11390

O-RING

14

O-RING

15

O-RING

16

NUT

|17

723-40-85100

VALVE ASS'Y,SUCTION

|17

709-20-81201

VALVE ASS'Y,SUCTION

17

SLEEVE

|17

SLEEVE

18

VALVE

|18

VALVE

19

SPRING

|19

SPRING

20

SEAL

21

709-25-11390

O-RING

Выбрано товаров: 31
