Запчасти Komatsu PC100-6 СТРЕЛА (СТРЕЛА¤ РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ АВТОМАТИЧ. СМАЗ.)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ

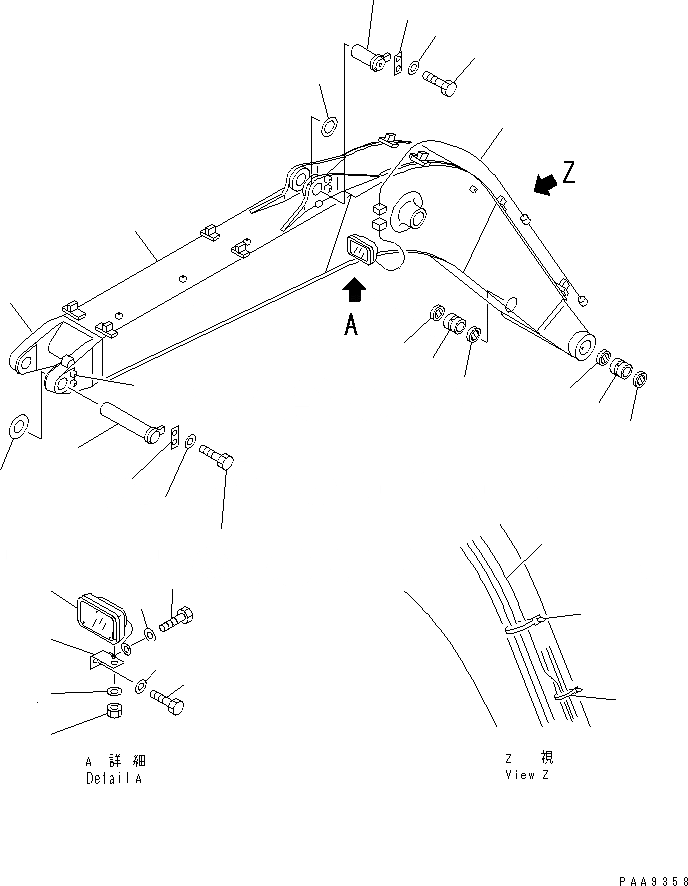

Схема запчастей Komatsu PC100-6 - СТРЕЛА (СТРЕЛА¤ РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ АВТОМАТИЧ. СМАЗ.)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
4
5
5
6
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

|1

202-70-00913

BOOM ASS'Y

|1

202-70-00912

BOOM ASS'Y

1

BOOM

2

BRACKET (WELDED)

3

203-46-41130

SEAT (WELDED)

4

203-70-66110

BUSHING

|4

203-70-56121

BUSHING

5

07145-00070

SEAL,DUST

6

07145-00070

SEAL,DUST

7

20Y-06-25310

WORK LAMP ASS'Y

|7

20Y-06-21480

WORK LAMP ASS'Y

|7

421-06-23330

BULB¤ 70W

8

20Y-06-21551

BRACKET

|8

20Y-06-21550

BRACKET

9

01010-81225

BOLT

|9

01010-51225

BOLT

10

01643-31232

WASHER

11

203-06-57230

WIRE

12

203-06-56570

BAND

13

08034-20414

BAND

14

01010-81230

BOLT

15

01643-31232

WASHER

16

202-70-61210

PIN

17

205-70-66580

PLATE

|17

203-46-56270

PLATE

18

01010-81230

BOLT

|18

01010-51230

BOLT

19

01643-31232

WASHER

20

20U-70-31340

SPACER¤ 1.0MM

|20

203-70-11210

SPACER¤ 1.0MM

|20

20U-70-31330

SPACER¤ 0.5MM

|20

203-70-34270

SPACER¤ 0.5MM

21

203-70-42121

PIN

22

205-70-66580

PLATE

|22

203-46-56270

PLATE

23

01010-81230

BOLT

|23

01010-51230

BOLT

24

01643-31232

WASHER

25

203-70-41461

SPACER

|25

203-70-41460

SPACER¤ 1.0MM

Выбрано товаров: 40
