Запчасти Komatsu PC100-6 ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (СТОЙКА И ОТВАЛ УПРАВЛ-Е) (С ОТВАЛ)(№9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

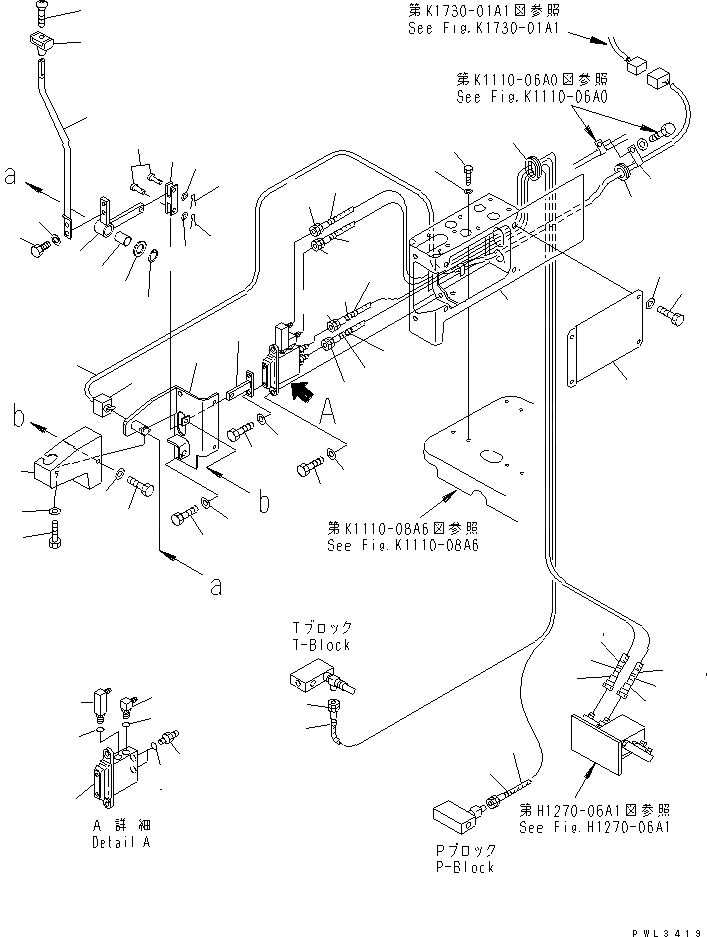

Схема запчастей Komatsu PC100-6 - ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (СТОЙКА И ОТВАЛ УПРАВЛ-Е) (С ОТВАЛ)(№9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
8
8
9
9
10
10
11
11
11
11
11A
11A
12
12
13
13
13A
13A
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

1

203-910-6251

COVER,R.H.

2

21Y-43-11191

VALVE ASS'Y

3

01010-81025

BOLT

4

01643-31032

WASHER

5

21P-62-11590

ELBOW

6

20U-62-22430

ELBOW

7

20N-62-31250

NIPPLE

8

07000-12011

O-RING

|8

07000-02011

O-RING

9

21W-62-32210

HOSE¤ 1500MM

10

20Y-62-22790

BAND¤ RED,RED

11

20Y-62-25532

HOSE

11A

20Y-62-22820

BAND¤ BLUE,BLUE

12

20Y-62-22840

BAND¤ BLACK,BLACK

13

20Y-62-22860

BAND¤ BROWN,BROWN

13A

20Y-62-22790

BAND¤ RED,RED

14

203-62-52290

HOSE¤ 1100MM

15

20Y-62-22820

BAND¤ BLUE,BLUE

16

176-911-4160

GROMMET

17

08037-03614

GROMMET

18

203-910-6260

PLATE

19

01010-80820

BOLT

20

01643-30823

WASHER

21

203-910-6280

LEVER

22

01010-81030

BOLT

23

01643-31032

WASHER

24

201-43-62120

KNOB

25

01225-70520

SCREW

26

203-910-6241

BRACKET

27

203-910-6220

LEVER

28

09350-02225

BUSHING

29

01640-22232

WASHER

30

04064-02212

RING

31

205-45-11750

YOKE

32

04205-11028

PIN

33

01641-21016

WASHER

34

04050-13020

PIN

35

203-910-6231

BRACKET

36

203-910-6211

COVER

37

01010-80816

BOLT

38

01643-30823

WASHER

39

01010-81020

BOLT

40

01643-31032

WASHER

41

01010-80816

BOLT

42

01643-30823

WASHER

43

08501-21501

SWITCH

44

203-910-6310

WIRING HARNESS

45

515-35-13940

CLIP

46

01010-81025

BOLT

47

01643-31032

WASHER

Выбрано товаров: 50
