КОРПУС ПОВОРОТА СТРЕЛЫ

Запчасти Komatsu PC10-7 КОРПУС ПОВОРОТА СТРЕЛЫ РАБОЧЕЕ ОБОРУДОВАНИЕ

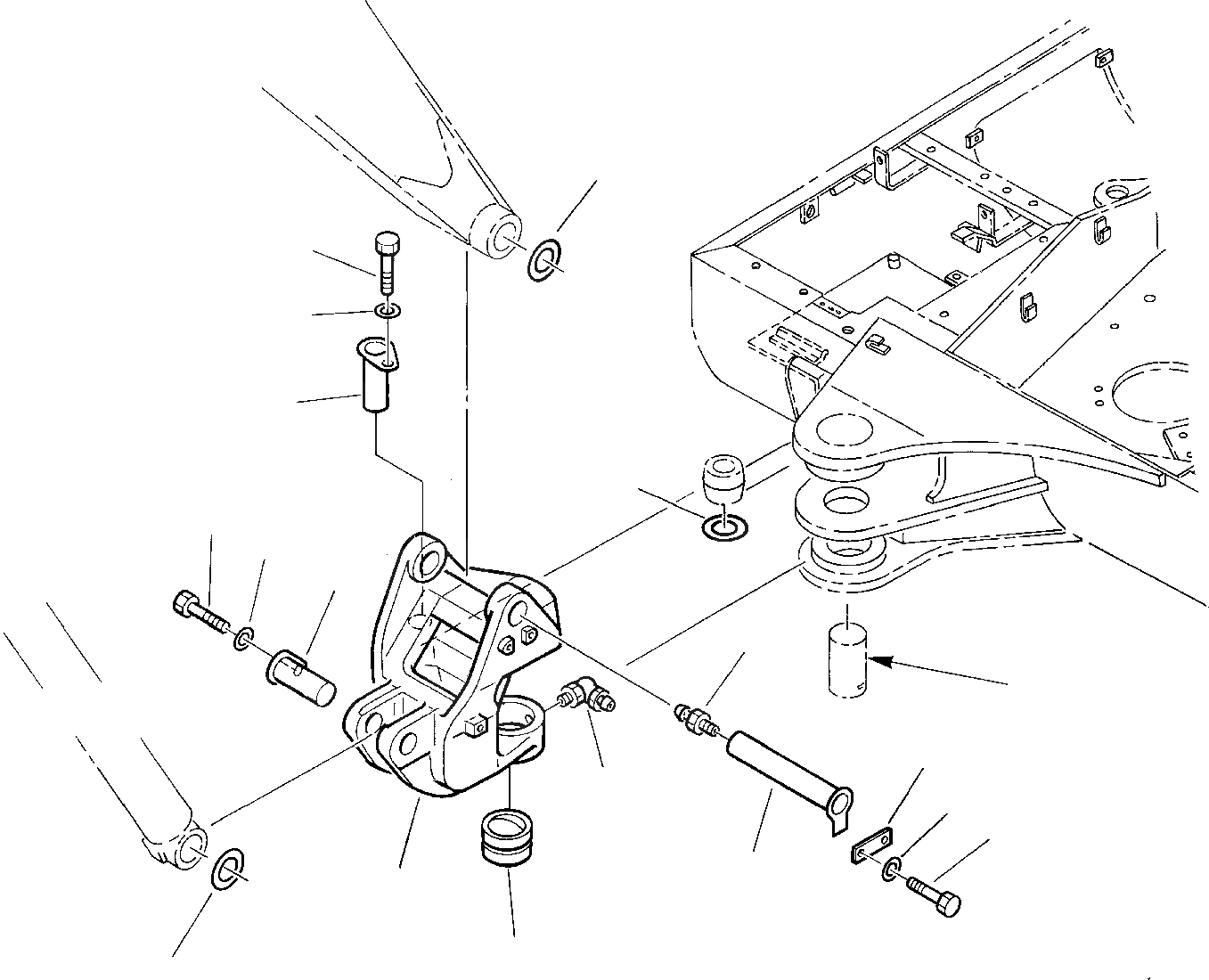

Схема запчастей Komatsu PC10-7 - КОРПУС ПОВОРОТА СТРЕЛЫ РАБОЧЕЕ ОБОРУДОВАНИЕ
A
6
14
15
12
13
14
15
10
5
7
3
9
8
4
1
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

3F1096600

BRACKET, ASSY.

2

3F1096602

BUSHING

3

860030005

FITTING

4

3F1097051

PIN

5

860010009

FITTING

6

500256345

SHIM

7

500014862

PLATE

8

801015109

BOLT

9

802170002

WASHER

10

3F1097050

PIN

11

500256345

SHIM

12

3F1097052

PIN

13

3F0597610

SHIM

14

801015135

BOLT

15

802170003

WASHER

Выбрано товаров: 15
