Запчасти Komatsu PC09-1 КРЕПЛЕНИЕ ДВИГАТЕЛЯ (ВОЗДУХООЧИСТИТЕЛЬ И ГЛУШИТЕЛЬ) (ОДИНОЧН. ЭЛЕМЕНТ)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ

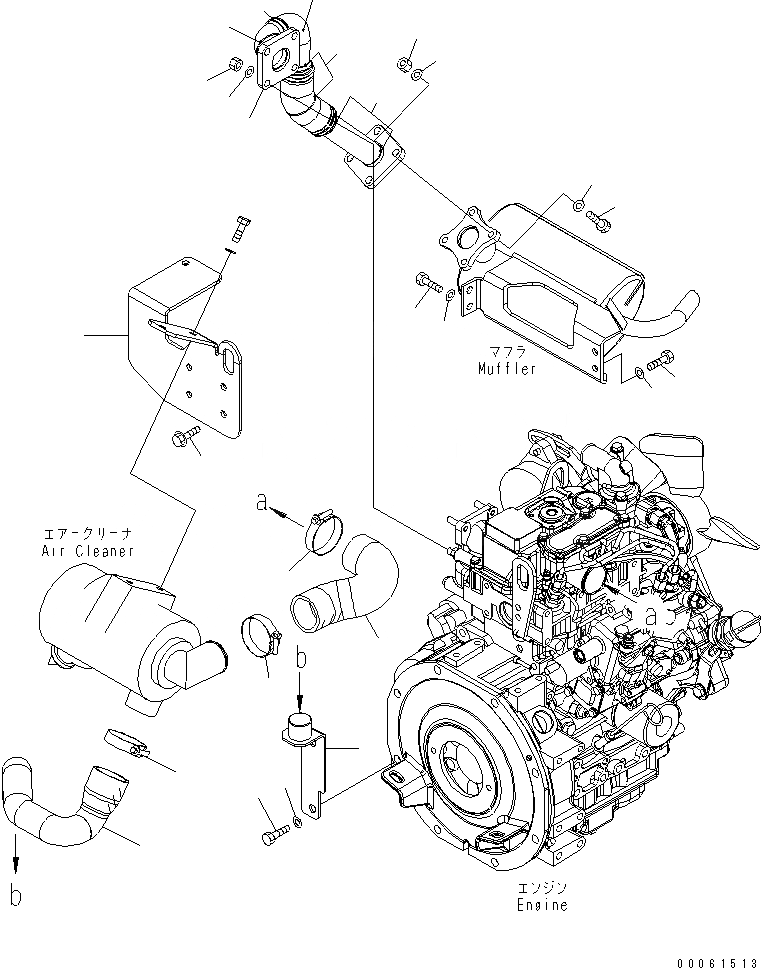

Схема запчастей Komatsu PC09-1 - КРЕПЛЕНИЕ ДВИГАТЕЛЯ (ВОЗДУХООЧИСТИТЕЛЬ И ГЛУШИТЕЛЬ) (ОДИНОЧН. ЭЛЕМЕНТ)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
2
3
4
5
5
5
6
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
17
17
17

Артикул

Название

Примечание

Количество

1

21S-01-31572

BRACKET

2

01435-00816

BOLT

3

21S-01-31520

HOSE

4

21S-01-31530

HOSE

5

07281-00609

CLAMP

6

21S-01-31261

BRACKET

7

01010-80820

BOLT

8

01643-30823

WASHER

9

01010-80820

BOLT

10

01643-30823

WASHER

11

21S-01-31511

EXHAUST PIPE

12

01580-10806

NUT

13

01643-30823

WASHER

14

01010-80835

BOLT

15

01643-30823

WASHER

16

21S-01-31251

SHEET

17

FF7817-02430

WIRE

Выбрано товаров: 17
