Запчасти Komatsu HB215LC-1 БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ, ТРУБЫ (№-8) БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ

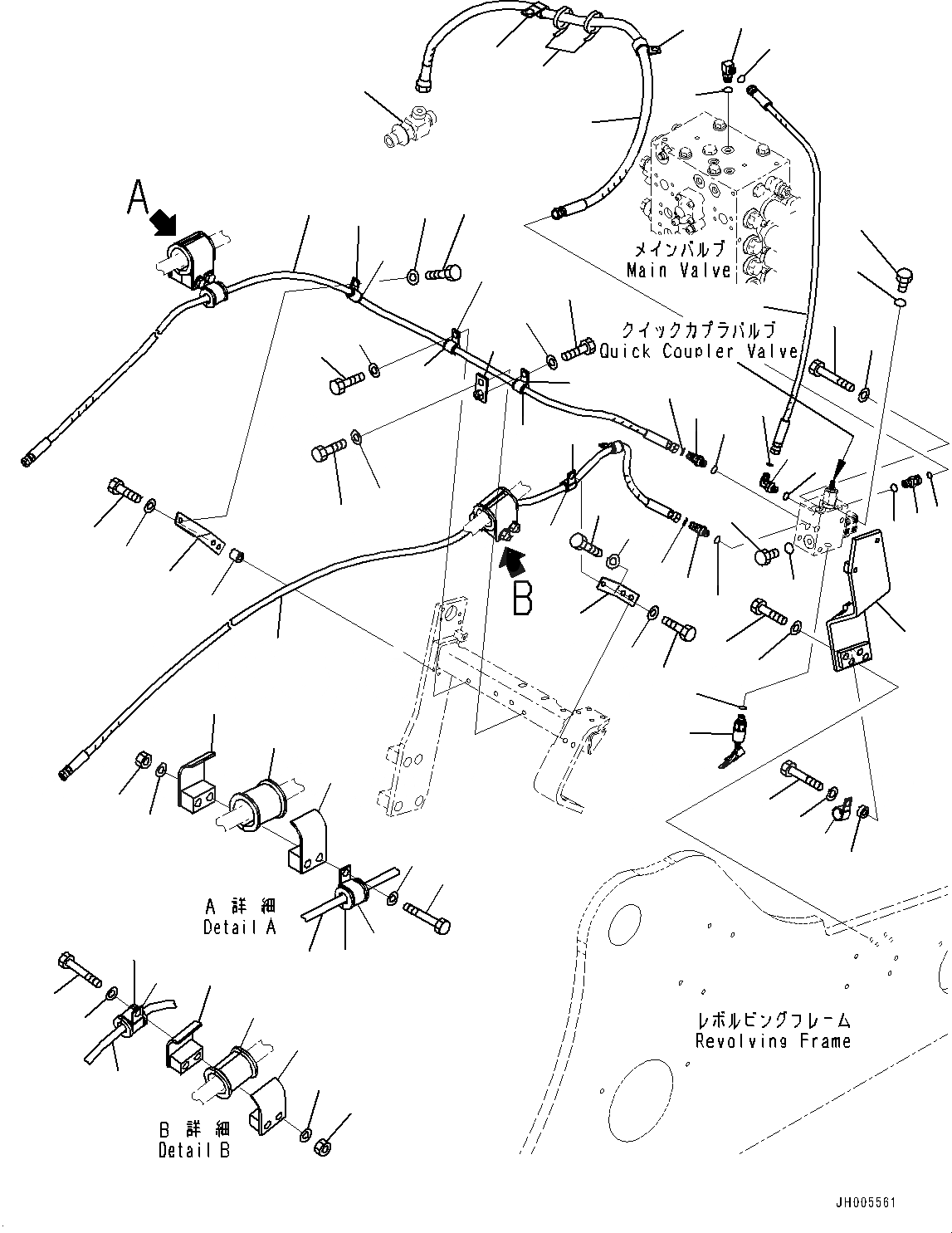

Схема запчастей Komatsu HB215LC-1 - БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ, ТРУБЫ (№-8) БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
47
48
39
40
41
53
42
44
45
46
47
48
49
50
51
52
10
12
11
47
48
45
46
46
45
43
66
54
55
44
56
57
56
62
63
64
54
55
58
59
58
60
61
64
35
36
38
37
49
65
65

Артикул

Название

Примечание

Количество

1

20J-06-11580

Switch

2

07002-11423

O-ring

3

02782-10210

Elbow

4

02896-11008

O-ring

5

07002-11423

O-ring

6

02781-0031D

Nipple

7

02896-11009

O-ring

8

07002-11423

O-ring

9

02783-10210

Elbow

10

02782-10210

Elbow

11

02896-11008

O-ring

12

07002-11423

O-ring

13

07040-11007

Plug

14

07002-11023

O-ring

15

07040-11409

Plug

16

07002-11423

O-ring

17

01010-81085

Bolt

18

01643-31032

Washer

19

207-62-72120

Elbow

20

07002-11423

O-ring

21

02896-11008

O-ring

22

205-62-34840

Bracket

23

01010-81255

Bolt

24

01643-31232

Washer

25

20Y-62-K6880

Bracket

26

195-33-11220

Spacer

27

01010-81250

Bolt

28

01643-31232

Washer

29

20Y-62-K6870

Bracket

30

01010-81225

Bolt

31

01643-31232

Washer

32

20Y-62-K7260

Plate

33

01010-81225

Bolt

34

01643-31232

Washer

35

198-43-15310

Collar

36

04434-52312

Clip

37

01010-81265

Bolt

38

01643-31232

Washer

39

02777-002A5

Hose, Face Seal Type

40

04434-51712

Clip

41

02777-00315

Hose, Face Seal Type

42

04434-53412

Clip

43

08034-20536

Band

44

205-62-34850

Hose

45

04434-52112

Clip

46

07095-20314

Cushion

47

01010-81225

Bolt

48

01643-31232

Washer

49

20Y-62-K6922

Hose

50

04434-52112

Clip

51

07095-20314

Cushion

52

01010-81225

Bolt

53

01643-31232

Washer

54

04434-53412

Clip

55

07095-00421

Cushion

56

07094-11432

Clamp

57

07095-01453

Cushion

58

07094-11228

Clamp

59

07095-01245

Cushion

60

01010-81290

Bolt

61

01643-31232

Washer

62

01010-81295

Bolt

63

01643-31232

Washer

64

01580-11210

Nut

65

01643-31232

Washer

66

23B-60-42910

Tee

Выбрано товаров: 66
