Запчасти Komatsu HB215LC-1 ANTI-DROP КЛАПАН, СТРЕЛА ANTI-DROP КЛАПАН (№-) ANTI-DROP КЛАПАН, СТРЕЛА

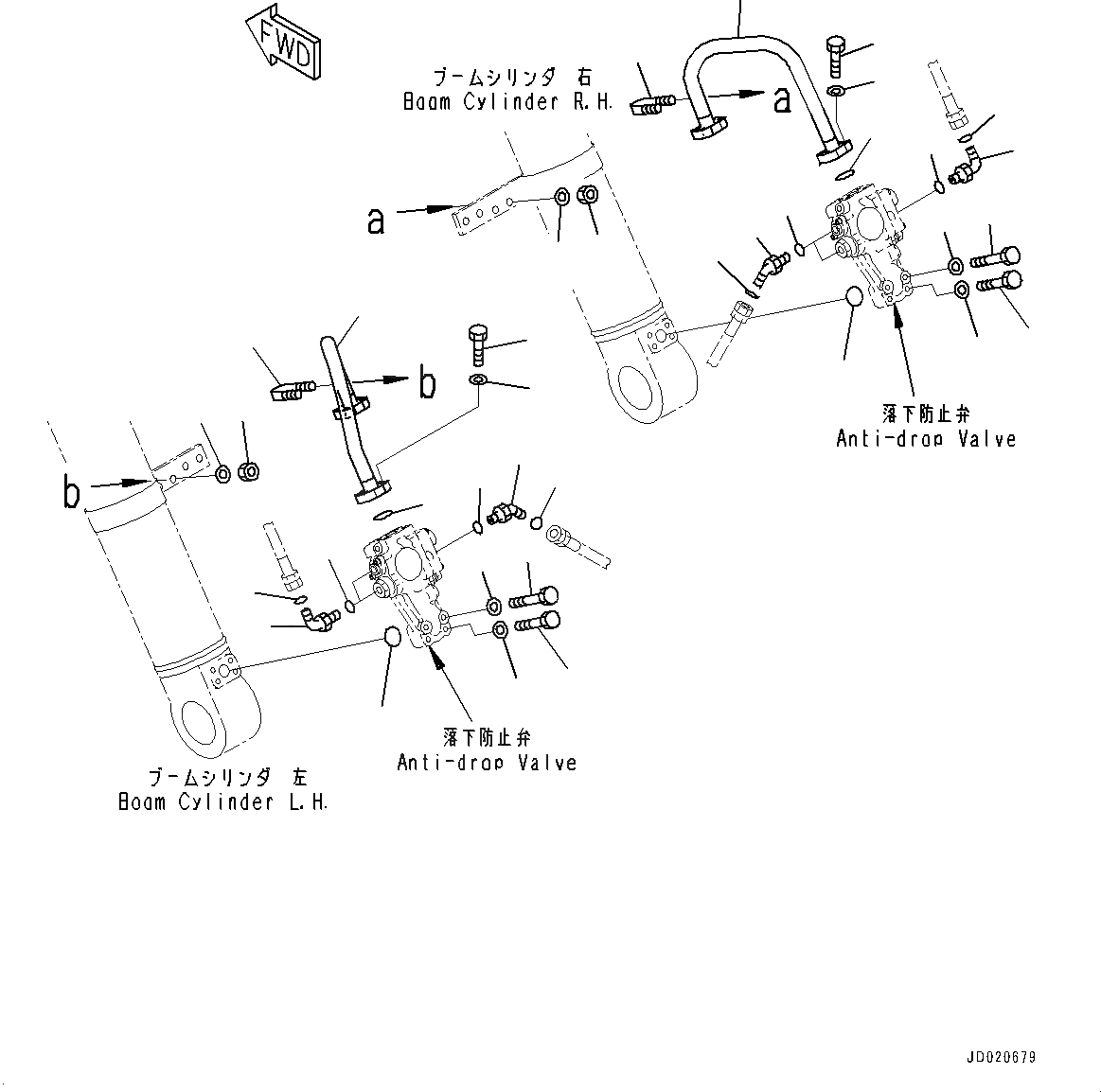

Схема запчастей Komatsu HB215LC-1 - ANTI-DROP КЛАПАН, СТРЕЛА ANTI-DROP КЛАПАН (№-) ANTI-DROP КЛАПАН, СТРЕЛА
2
1
5
18
9
20
19
7
8
6
25
10
21
24
4
3
22
20
11
23
13
12
14
3
4
17
15
16
25
24
23
21
22
5
1
2

Артикул

Название

Примечание

Количество

1

07372-21050

Bolt

2

01643-51032

Washer

3

07372-21060

Bolt

4

01643-51032

Washer

5

07000-13030

O-ring

6

20Y-62-42890

Elbow

7

07002-12034

O-ring

8

02896-11012

O-ring

9

11Y-62-12240

Elbow

10

07002-11423

O-ring

11

02896-11008

O-ring

12

20Y-62-42910

Elbow

13

07002-12034

O-ring

14

02896-11012

O-ring

15

11Y-62-12160

Elbow

16

07002-11423

O-ring

17

02896-11008

O-ring

18

22U-62-27351

Tube

18

22U-62-27350

Tube

19

22U-62-27361

Tube

19

22U-62-27360

Tube

20

07000-13030

O-ring

21

07372-21035

Bolt

22

01643-51032

Washer

23

07283-32738

Clip, Pipe

24

01597-01009

Nut

25

01643-31032

Washer

Выбрано товаров: 27
