Запчасти Komatsu HB205-1M0 СТРЕЛА, ДОПОЛН. ГИДРОЛИНИЯ (№-) СТРЕЛА, 7MM УСИЛ. ТИП, -НАВЕСН. ОБОРУД, PROVISION ДЛЯ БЫСТРОСЪЕМН. МЕХ-М

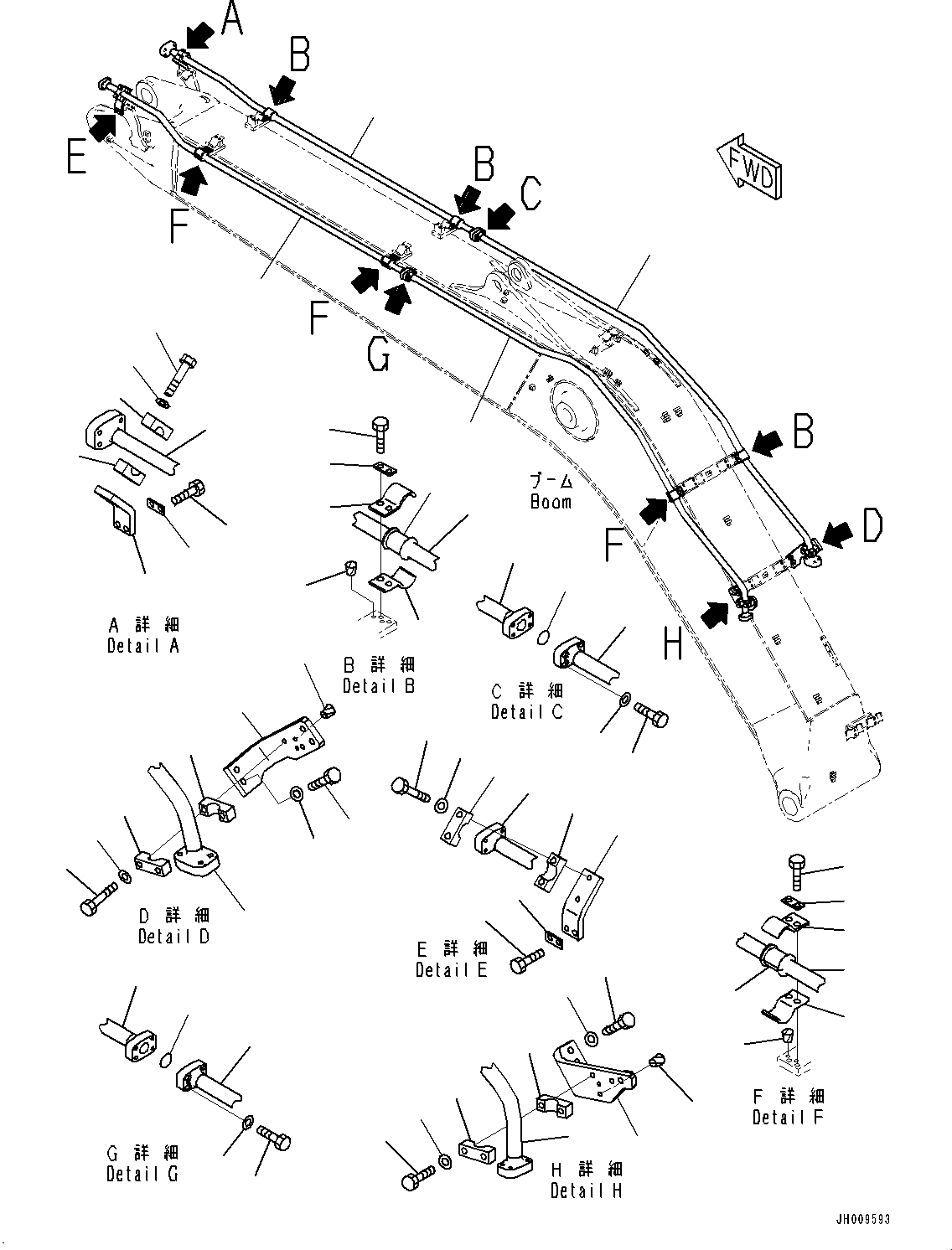

Схема запчастей Komatsu HB205-1M0 - СТРЕЛА, ДОПОЛН. ГИДРОЛИНИЯ (№-) СТРЕЛА, 7MM УСИЛ. ТИП, -НАВЕСН. ОБОРУД, PROVISION ДЛЯ БЫСТРОСЪЕМН. МЕХ-М
14
13
23
24
22
22
19
14
21
20
15
14
16
15
18
17
2
3
14
2
25
6
9
8
10
10
12
11
25
20
13
21
23
24
19
22
22
25
13
16
17
18
15
15
1
3
13
10
10
12
11
9
8
7
25
1
5
4
5
4
2
1

Артикул

Название

Примечание

Количество

1

2A5-62-13241

Tube

2

2A5-62-13231

Tube

3

07000-13035

O-ring

4

07372-21040

Bolt

5

01643-51032

Washer

6

206-62-32550

Bracket

7

205-62-35560

Bracket

8

01010-81240

Bolt

9

01643-31232

Washer

10

20Y-62-52671

Clamp

11

01010-81275

Bolt

12

01643-31232

Washer

13

2A5-62-13261

Tube

14

2A5-62-13251

Tube

15

20Y-62-52680

Clamp

16

205-62-73431

Seat

17

01010-81230

Bolt

18

20Y-62-13450

Plate

19

20Y-62-45382

Bracket

20

01010-81235

Bolt

21

20Y-62-13450

Plate

22

20Y-62-52671

Clamp

23

01010-81275

Bolt

24

01643-31232

Washer

25

07049-01012

Plug

Выбрано товаров: 25
