Запчасти Komatsu HB205-1 СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ, ТРУБЫ (№779-9) СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ, ДЛЯ -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР

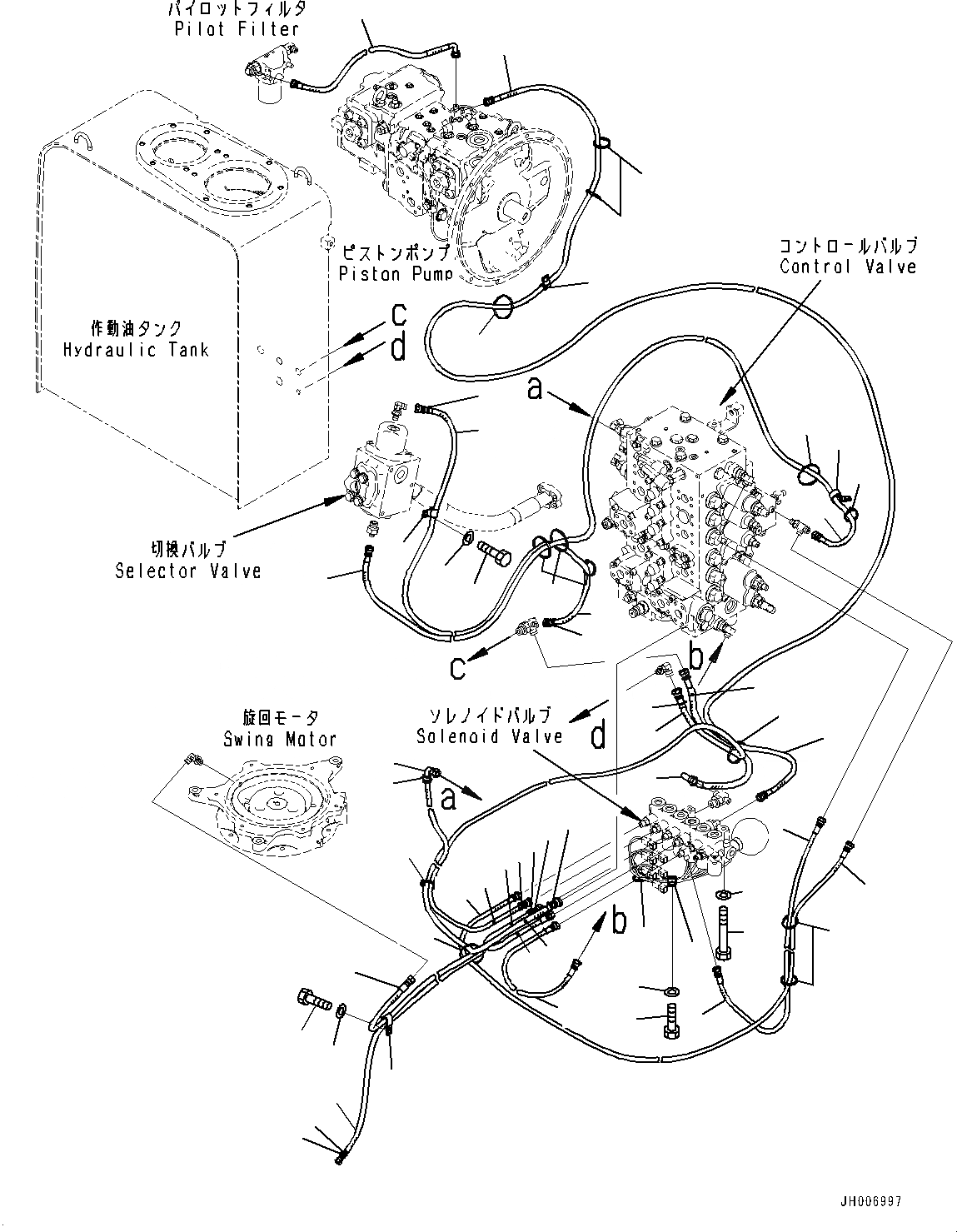

Схема запчастей Komatsu HB205-1 - СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ, ТРУБЫ (№779-9) СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ, ДЛЯ -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР
4
3
2
19
18
17
5
16
16
13
10
2
9
3
4
11
5
8
7
21
22
20
1
14
15
16
13
1
12
16
6
8
11
24
26
16
29
30
28
25
26
32
16
16
12
27
16
31
16
25
6
9
10
24
23

Артикул

Название

Примечание

Количество

1

208-62-72310

Hose

2

205-62-34251

Hose Assembly

3

20Y-62-22790

Band, Red

4

20Y-62-22810

Band, Yellow

5

205-62-34220

Hose Assembly

6

205-62-34131

Hose Assembly

7

20Y-62-51910

Hose

8

20Y-62-51260

Hose

9

20Y-62-22860

Band, Brown

10

20Y-62-51960

Hose

11

20Y-62-22810

Band, Yellow

12

205-62-33951

Hose Assembly

13

208-62-72480

Hose

14

01010-81085

Bolt

15

01643-31032

Washer

16

08034-20536

Band

17

04435-51310

Clip

18

01010-81025

Bolt

19

01643-31032

Washer

20

04434-51512

Clip

21

01010-81225

Bolt

22

01643-31232

Washer

23

08034-20536

Band

24

20Y-62-22820

Band, Blue

25

02760-00219

Hose, Face Seal Type

26

02760-00218

Hose, Face Seal Type

27

205-62-34240

Hose Assembly

28

04434-51212

Clip

29

01010-81225

Bolt

30

01643-31232

Washer

31

04434-52212

Clip

32

04434-51312

Clip

Выбрано товаров: 32
