Запчасти Komatsu 22-BCM-1 ЭЛЕКТРИКА (/)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И POWER TRANSMITTING СИСТЕМА

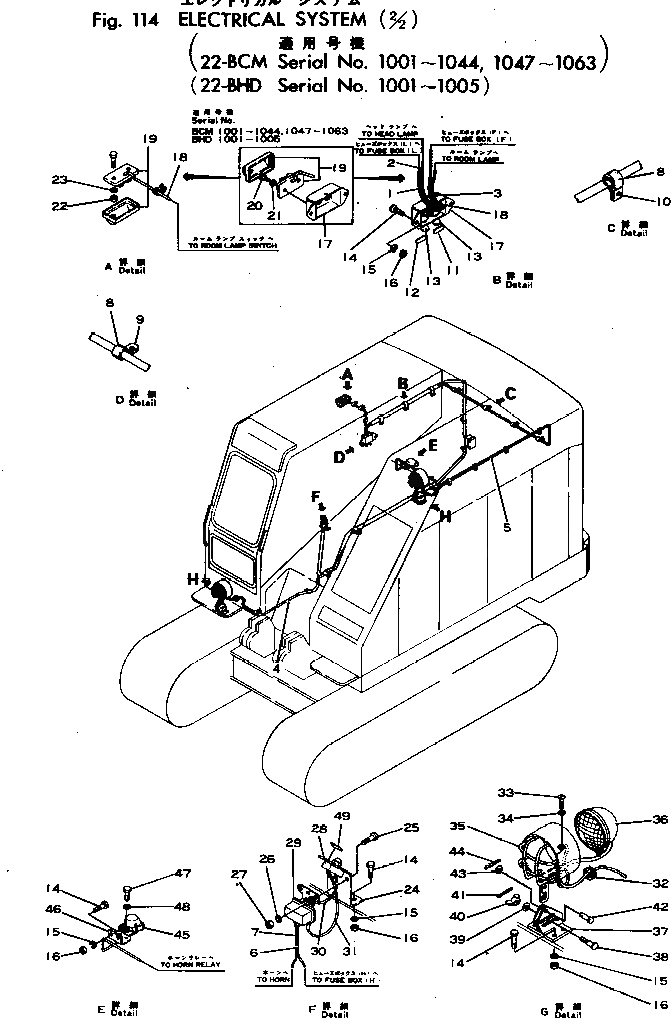

Схема запчастей Komatsu 22-BCM-1 - ЭЛЕКТРИКА (/)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И POWER TRANSMITTING СИСТЕМА

№

Артикул

Название

Примечание

Количество

1

22-400323-01

CABLE,SWITCH TO FUSE BOX

|1

22-400323-01

CABLE,SWITCH TO FUSE BOX

2

22-400335-01

CABLE,SWITCH TO HEAD LAMP

|2

22-400335-01

CABLE,SWITCH TO HEAD LAMP

3

22-400326-01

CABLE,SWITCH TO FUSE BOX

|3

22-400326-01

CABLE,SWITCH TO FUSE BOX

4

22-400324-01

CABLE,SWITCH TO HEAD LAMP

|4

22-400324-01

CABLE,SWITCH TO HEAD LAMP

5

22-400325-01

CABLE,SWITCH TO HEAD LAMP

|5

22-400325-01

CABLE,SWITCH TO HEAD LAMP

6

22-400328-01

CABLE,HORN RELAY TO FUSE BOX

|6

22-400328-01

CABLE,HORN RELAY TO FUSE BOX

7

22-400329-01

CABLE,HORN RELAY TO HORN

|7

22-400329-01

CABLE,HORN RELAY TO HORN

8

150-06-13250

TUBE

|8

150-06-13250

TUBE

9

170-06-14230

CLIP

|9

170-06-14230

CLIP

10

150-06-13290

CLIP

|10

150-06-13290

CLIP

11

22-400332-01

PLATE¤ NAME,ROOM LAMP SWITCH

12

15901-06-106

GAUGE,LAMP SWITCH

|12

15901-06-106

GAUGE,LAMP SWITCH

13

08060-00000

SWITCH,LAMP AND ROOM LAMP

|13

08060-00000

SWITCH,LAMP AND ROOM LAMP

14

02030-00625

BOLT

|14

02030-00625

BOLT

15

01602-00929

WASHER

|15

01602-00929

WASHER

16

02215-00608

NUT

|16

02215-00608

NUT

17

22-450053-21

BOX

|17

22-450053-21

BOX

18

22-400327-01

CABLE,SWITCH TO ROOM LAMP

|18

22-400327-01

CABLE,SWITCH TO ROOM LAMP

19

22-450052-01

LAMP,ROOM

|19

22-450052-01

LAMP,ROOM

|19

08110-02410

BULB¤ 10W

|19

08110-02410

BULB¤ 10W

20

02030-00413

BOLT

21

01602-00720

WASHER

22

02215-00406

NUT

|22

02215-00406

NUT

23

01602-00720

WASHER

|23

01602-00720

WASHER

24

22-450055-01

BRACKET

|24

22-450055-01

BRACKET

25

02030-00416

BOLT

|25

02030-00416

BOLT

26

01602-00720

WASHER

|26

01602-00720

WASHER

27

02215-00406

NUT

|27

02215-00406

NUT

28

08064-00000

SWITCH,HORN

|28

08064-00000

SWITCH,HORN

29

08161-02400

RELAY,HORN

|29

08161-02400

RELAY,HORN

30

22-400331-01

CABLE,HORN SWITCH TO EARTH

|30

22-400331-01

CABLE,HORN SWITCH TO EARTH

31

22-400330-01

CABLE,SWITCH TO HORN RELAY

|31

22-400330-01

CABLE,SWITCH TO HORN RELAY

32

22-400322-01

RING,RUBBER

|32

22-400322-01

RING,RUBBER

33

01210-00615

SCREW

|33

01210-00615

SCREW

34

01601-00615

WASHER

|34

01601-00615

WASHER

35

22-500020-21

COVER

|35

22-500020-21

COVER

36

150-06-12230

LIGHT,HEAD

|36

150-06-12230

LIGHT,HEAD

|36

08107-02460

BULB¤ 60W

|36

08107-02460

BULB¤ 60W

37

22-450051-21

BRACKET

38

22-400321-01

PIN

|38

22-400321-01

PIN

39

01641-01426

WASHER

|39

01641-01426

WASHER

40

22-400320-01

NUT

|40

22-400320-01

NUT

41

04050-04022

PIN

|41

04050-04022

PIN

42

04205-01440

PIN

|42

04205-01440

PIN

43

01641-01426

WASHER

|43

01641-01426

WASHER

44

04050-04022

PIN

|44

04050-04022

PIN

45

08160-02400

HORN

|45

08160-02400

HORN

46

22-450054-21

BRACKET

|46

22-450054-21

BRACKET

47

02030-00525

BOLT

|47

02030-00525

BOLT

48

01601-00820

WASHER

|48

01601-00820

WASHER

49

15901-06-107

PLATE¤ NAME,HORN SWITCH

|49

15901-06-107

PLATE¤ NAME,HORN SWITCH

Выбрано товаров: 98
