Запчасти Komatsu WB97S-5E0 HAND-МОЛОТ ГИДРОЛИНИЯ (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

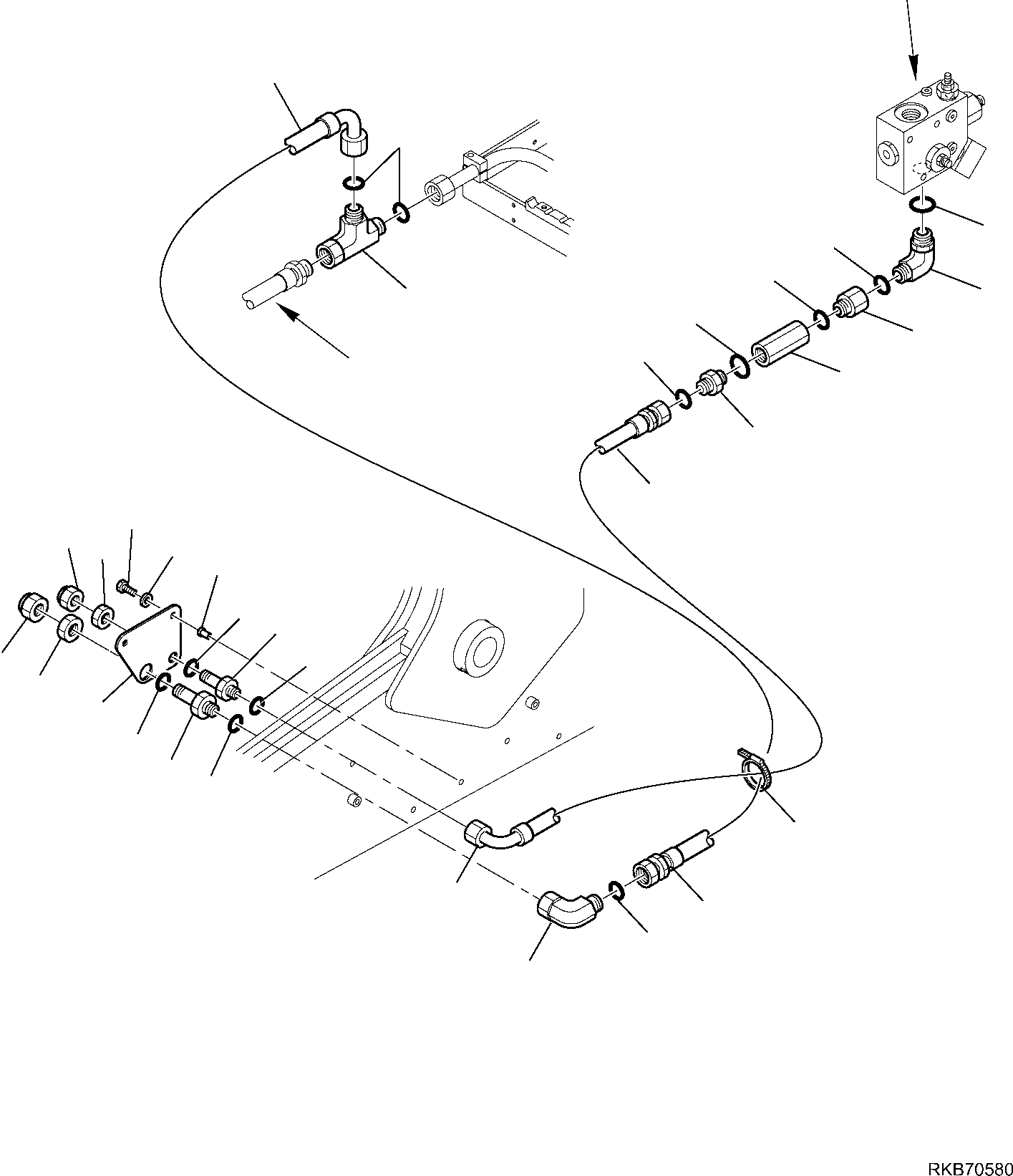

Схема запчастей Komatsu WB97S-5E0 - HAND-МОЛОТ ГИДРОЛИНИЯ (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
23
25
B
2
3
5
1
24
A
8
4
9
6
7
10
16
13
17
11
15
12
11
12
18
19
14
20
19
20
26
10
23
22
21

Артикул

Название

Примечание

Количество

1

37D-09-6Y482

ELBOW

2

37B-09-88008

O-RING

3

02896-11018

O-RING

4

226-09-12580

UNION

5

37B-09-15119

O-RING

6

42N-64-11910

CHECK VALVE

7

37D-09-66123

UNION

8

37B-09-15119

O-RING

9

02896-11009

O-RING

10

42N-62-17571

HOSE

11

37D-09-6K321

UNION

12

02896-11009

O-RING

13

02789-10315

PLUG

14

42N-43-13710

PLATE

15

42N-46-11320

INSERT

16

01016-51040

BOLT

17

01643-11032

WASHER

18

02789-10628

PLUG

19

226-09-12490

UNION

20

02896-11018

O-RING

21

226-09-12110

ELBOW

22

02896-11018

O-RING

23

42N-62-17580

HOSE

24

226-09-12280

TEE

25

37B-09-15021

O-RING

26

08034-20834

CLAMP

Выбрано товаров: 26
