Запчасти Komatsu WB97S-5E0 ГИДРОЛИНИЯ (МОЛОТ) (С СТРЕЛА С БОКОВ. СМЕЩЕНИЕМ И ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

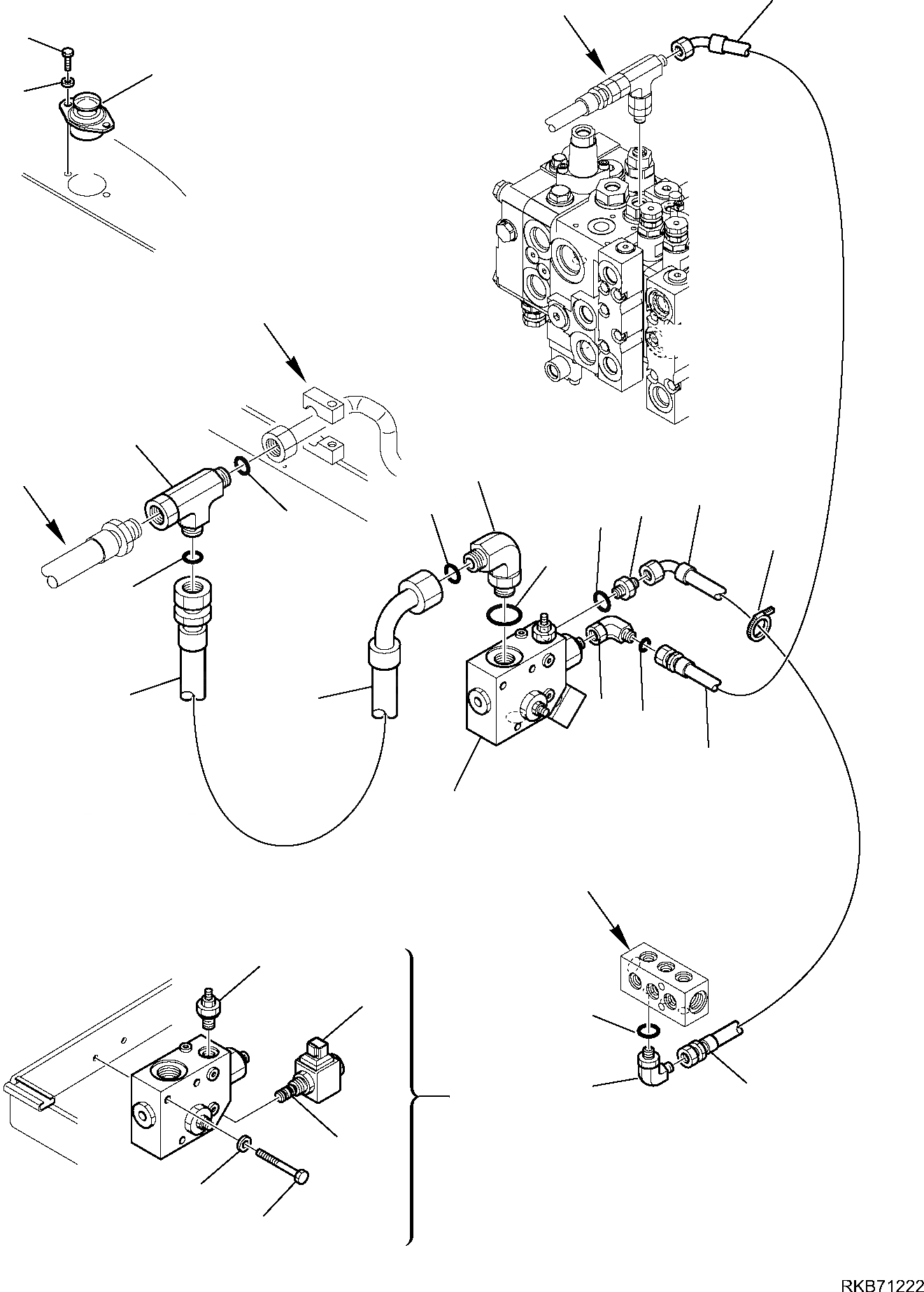

Схема запчастей Komatsu WB97S-5E0 - ГИДРОЛИНИЯ (МОЛОТ) (С СТРЕЛА С БОКОВ. СМЕЩЕНИЕМ И ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
12
2
1
3
D
4
7
15
9
13
14
5
18
8
5
6
6
10
11
12
21
22
24
17
16
15
21
23
20
19
A
B
C

Артикул

Название

Примечание

Количество

1

42N-06-15750

HAMMER FOOT SWITCH

2

01010-80620

BOLT

3

01643-10623

WASHER

4

226-09-12260

TEE

5

02896-11018

O-RING

6

42N-63-11580

HOSE

7

37D-09-6Y482

ELBOW

8

37B-09-88008

O-RING

9

02896-11018

O-RING

10

37D-09-6X460

ELBOW

11

02896-11008

O-RING

12

42N-62-17171

HOSE

13

37D-09-1W505

UNION

14

37B-09-88002

O-RING

15

42N-62-17161

HOSE

16

21D-09-51600

ELBOW

17

21D-09-69960

O-RING

18

08034-20834

CLAMP

19

01010-80865

BOLT

20

01643-10823

WASHER

21

42N-64-12130

VALVE

22

845250543

SPOOL

23

42N-64-12310

COIL

24

845250542

SAFETY VALVE

Выбрано товаров: 24
