Запчасти Komatsu WB97S-5E0 ГИДРОЛИНИЯ (СЕРВОУПРАВЛ. ЛИНИЯ) (МОЛОТ) (С ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

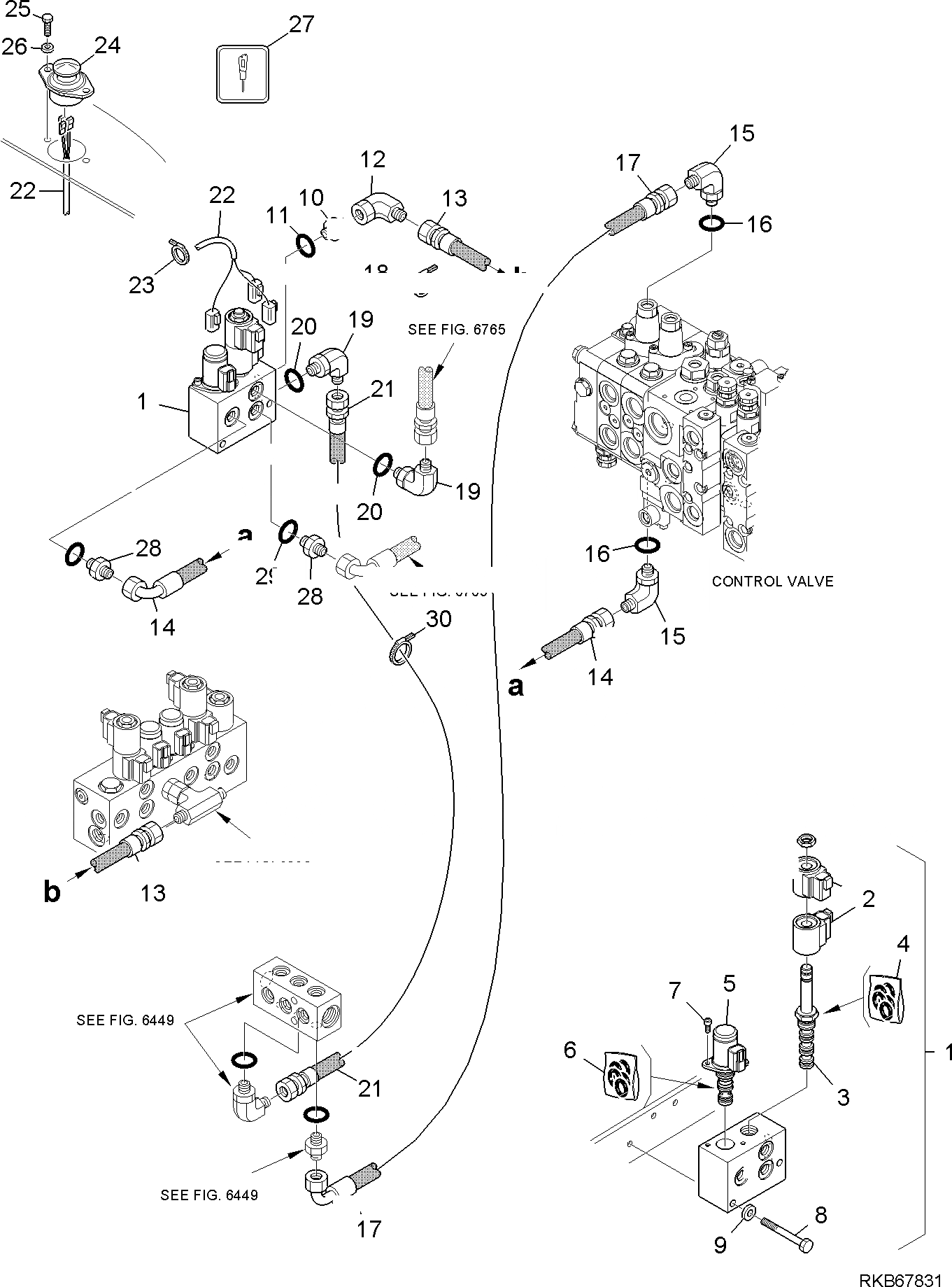

Схема запчастей Komatsu WB97S-5E0 - ГИДРОЛИНИЯ (СЕРВОУПРАВЛ. ЛИНИЯ) (МОЛОТ) (С ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
26
24
23
25
14
11
16
9
21
12
21
10
15
17
22
18
19
1
20
27
19
15
18
28
27
28
14
13
13
29
2
12
4
5
1
16
3
6
7
20
8
a
b
b
a
A
B
B
C
C

Артикул

Название

Примечание

Количество

1

42N-64-11270

SOLENOID VALVE, ASSEMBLY

2

42N-64-11710

COIL

3

42N-64-11740

VALVE, ASSEMBLY

4

42N-64-11780

KIT, GASKET

5

42N-64-11720

SOLENOID, ASSEMBLY

6

42N-64-11760

KIT, GASKET

7

01010-80870

BOLT

8

01643-10823

WASHER

9

21D-09-51160

UNION

10

21D-09-69960

O-RING

11

21D-09-55610

ELBOW

12

42N-62-14980

HOSE

13

42N-62-15110

HOSE

14

22E-09-11310

ELBOW

15

37B-09-88006

O-RING

16

42N-62-15120

HOSE

17

08034-20834

CLAMP

18

21D-09-51600

ELBOW

19

21D-09-69960

O-RING

20

42N-62-14990

HOSE

21

42N-06-12340

WIRING HARNESS, OUTRIGGER AND HAMMER CONTROL LINE

22

08034-20519

CLAMP

23

42N-06-15750

HAMMER FOOT SWITCH

24

01010-80620

BOLT

25

01643-10623

WASHER

26

42N-93-12640

DECAL

27

21D-09-51160

UNION

28

21D-09-69960

O-RING

29

08034-20834

CLAMP

Выбрано товаров: 29
