Запчасти Komatsu WB97R-5 ГИДРОЛИНИЯ (МОЛОТ) (С СТРЕЛА С БОКОВ. СМЕЩЕНИЕМ И ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ) (/) ГИДРАВЛИКА РАБОЧЕЕ ОБОРУДОВАНИЕ

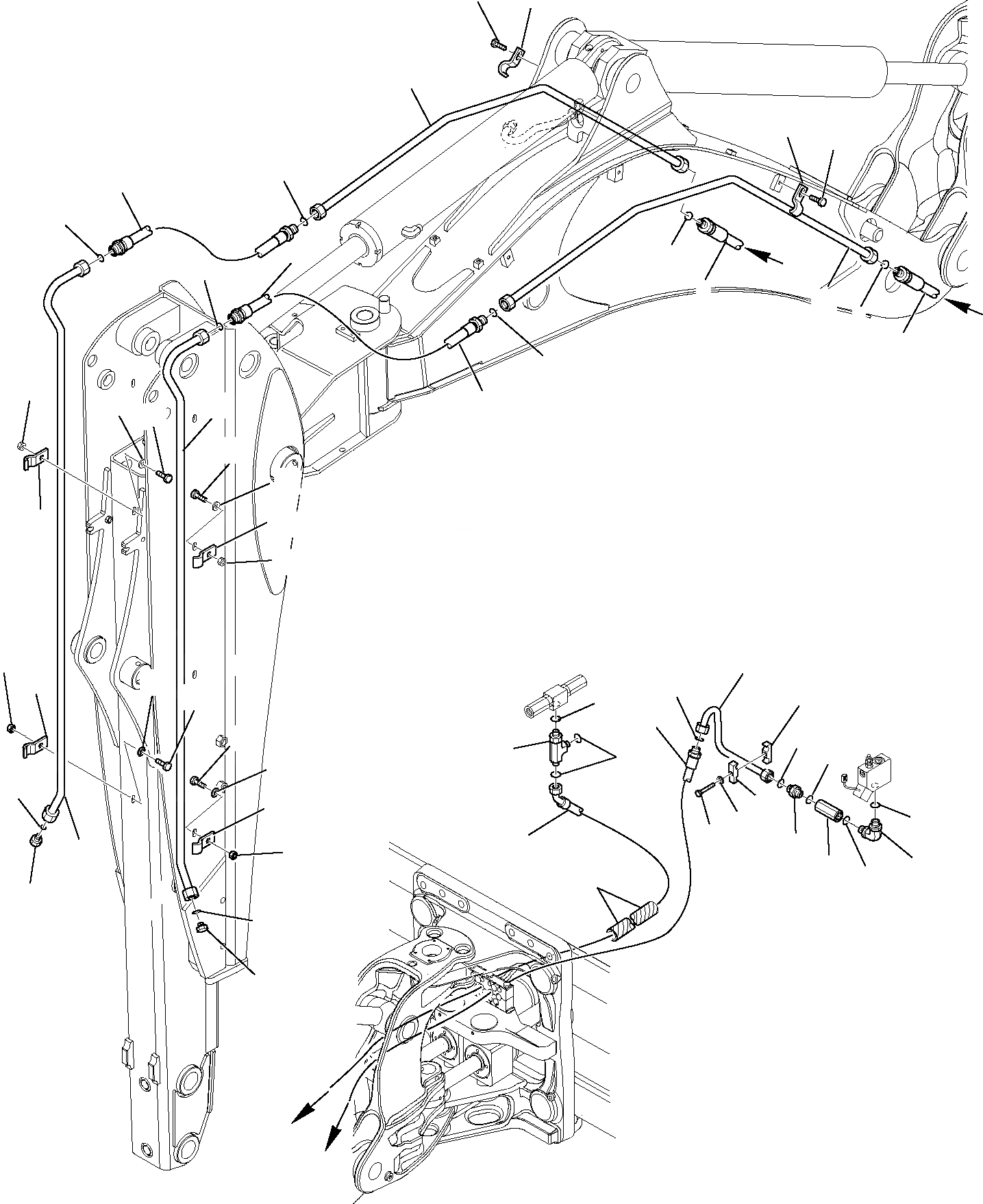

Схема запчастей Komatsu WB97R-5 - ГИДРОЛИНИЯ (МОЛОТ) (С СТРЕЛА С БОКОВ. СМЕЩЕНИЕМ И ТЕЛЕСКОПИЧЕСК. РУКОЯТЬ) (/) ГИДРАВЛИКА РАБОЧЕЕ ОБОРУДОВАНИЕ
44
43
42
20
21
41
40
41
22
5
23
4
19
8
7
23
38
22
24
37
39
26
27
25
35
28
9
38
37
35
8
10
36
3
7
29
14
1
15
2
27
34
10
25
18
12
4
11
13
32
28
16
17
6
18
33
31
30
a
a
b
b

Артикул

Название

Примечание

Количество

1

37D-09-7T910

UNION

2

37B-09-15021

O-RING

3

37B-09-15217

O-RING

4

42N-62-14521

HOSE

5

37B-09-15021

O-RING

6

42N-62-17150

PROTECTION

7

42N-62-17670

HOSE

8

02896-11018

O-RING

9

42N-62-17140

PIPE

10

37B-09-5H050

CLAMP

11

01016-51045

BOLT

12

01643-11032

WASHER

13

226-09-12650

UNION

14

02896-11018

O-RING

15

37B-09-15119

O-RING

16

42N-64-11910

VALVE

17

37D-09-2F755

ELBOW

18

37B-09-15119

O-RING

19

42N-62-18250

PIPE

20

42N-62-14231

CLAMP

21

01016-51035

BOLT

22

42N-62-18170

HOSE

23

02896-11018

O-RING

24

42N-62-14770

PIPE

25

42N-43-12740

CLAMP

26

01016-51050

BOLT

27

01643-11032

WASHER

28

21D-09-24190

NUT

29

01016-51040

BOLT

30

37D-09-6H304

PLUG

31

02896-11018

O-RING

32

42N-62-14780

PIPE

33

37D-09-6H305

PLUG

34

37B-09-15021

O-RING

35

42N-43-12730

COLLAR

36

01016-51040

BOLT

37

01643-11032

WASHER

38

21D-09-24190

NUT

39

01016-51050

BOLT

40

42N-62-18180

HOSE

41

37B-09-15021

O-RING

42

42N-62-18260

PIPE

43

42N-62-14221

CLAMP

44

01016-51035

BOLT

Выбрано товаров: 44
