Запчасти Komatsu WB97R-2 ЦИЛИНДР ПОВОРОТА СТРЕЛЫ РАБОЧЕЕ ОБОРУДОВАНИЕ

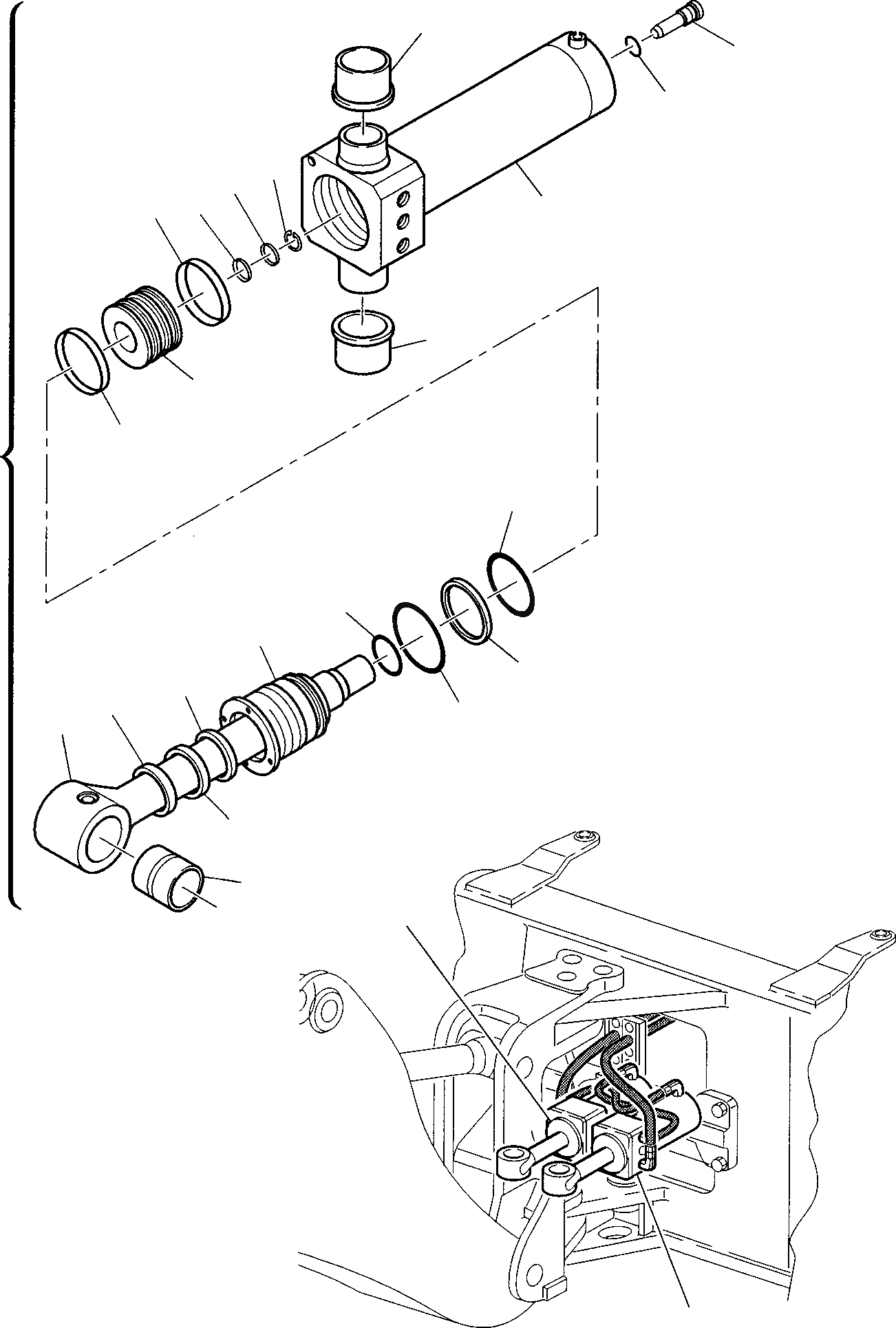

Схема запчастей Komatsu WB97R-2 - ЦИЛИНДР ПОВОРОТА СТРЕЛЫ РАБОЧЕЕ ОБОРУДОВАНИЕ
10
13
23
9
8
7
20
11
12
10
6
19
1
2
18
15
5
17
14
21
16
3
22
4
1
2

Артикул

Название

Примечание

Количество

1

395005013

BOOM SWING CYLINDER ASSY, R.H.

1

395005015

BOOM SWING CYLINDER ASSY, R.H.

2

395005014

BOOM SWING CYLINDER ASSY., L.H.

2

395005016

BOOM SWING CYLINDER ASSY., L.H.

3

395187012

ROD

4

390601058

BUSHING

5

395330011

RING NUT

5

500460953

RING NUT

6

395273018

PISTON

6

395273012

PISTON

7

500468851

RING

8

500252046

RING

9

802250530

RING

10

500213004

BUSHING

11

395093011

CYLINDER, RIGHT

11

395090012

CYLINDER, RIGHT

12

395094011

CYLINDER , LEFT

12

395091012

CYLINDER , LEFT

13

312705602

CYLINDER

\13

878000493

GASKET KIT

14

GASKET

15

O-RING

16

O-RING

17

RING

18

O-RING

19

GASKET

20

RING WEAR

21

SCRAPER RING

22

GASKET

23

O-RING

Выбрано товаров: 30
