Запчасти Komatsu WB93R-5E0 ГИДРОЛИНИЯ (РЕЖУЩ. И ВРАЩАЮЩ. КОВШ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

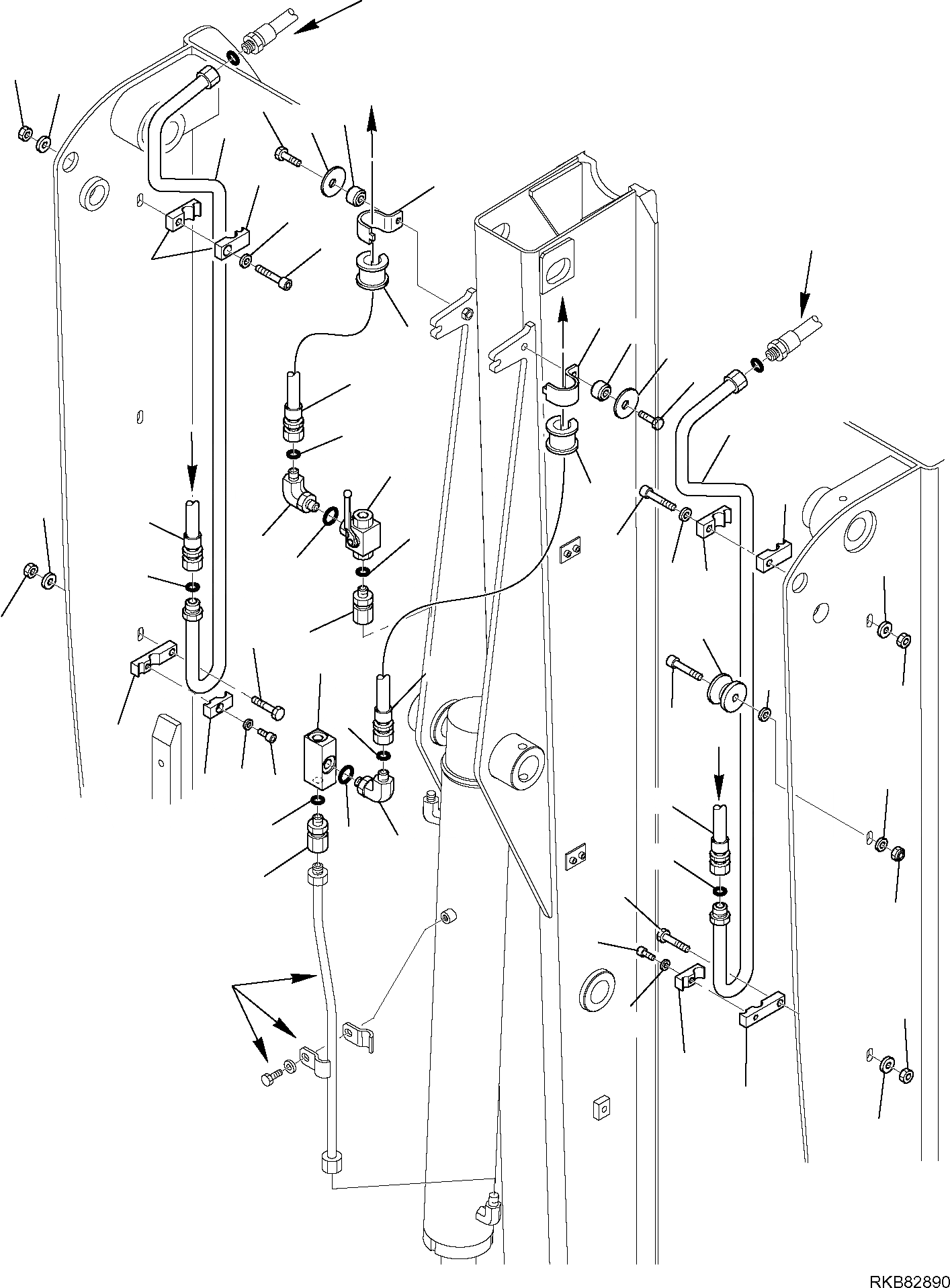

Схема запчастей Komatsu WB93R-5E0 - ГИДРОЛИНИЯ (РЕЖУЩ. И ВРАЩАЮЩ. КОВШ) (/) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
7
6
21
22
31
1
3
20
5
4
3
20
22
23
31
21
19
1
26
30
3
23
15
19
29
24
4
6
25
2
5
3
16
8
28
14
27
19
10
7
26
9
13
11
18
13
17
19
29
25
24
2
28
14
12
17
16
18
13
a
13
15
a
b
b
A
A
A

Артикул

Название

Примечание

Количество

1

42N-62-19510

PIPE

2

02896-11015

O-RING

3

42N-62-19350

CLAMP

4

01252-71055

BOLT

5

21D-09-73700

WASHER

6

01643-11032

WASHER

7

21D-09-24190

NUT

8

42N-62-12360

BAR

9

01252-71055

BOLT

10

21D-09-73700

WASHER

11

01643-11032

WASHER

12

21D-09-24190

NUT

13

42N-62-19190

CLAMP

14

01010-81050

BOLT

15

01643-11032

WASHER

16

21D-09-24190

NUT

17

01252-70820

BOLT

18

21D-09-73690

WASHER

19

42N-62-19630

HOSE

20

42N-62-11470

CLAMP

21

01010-81050

BOLT

22

42N-62-19580

SPACER

23

42N-62-14280

RING

24

37D-09-6Z510

ELBOW

25

37B-09-15617

O-RING

26

02896-11015

O-RING

27

42N-62-19180

TEE

28

42N-62-19920

NIPPLE

29

37B-09-15617

O-RING

30

37D-09-5E233

HAND VALVE

31

42N-63-11851

WASHER

Выбрано товаров: 31
