ТРАНСМИССИЯ КРЕПЛЕНИЕ (WD)

Запчасти Komatsu WB91R-5 ТРАНСМИССИЯ КРЕПЛЕНИЕ (WD) РАМА

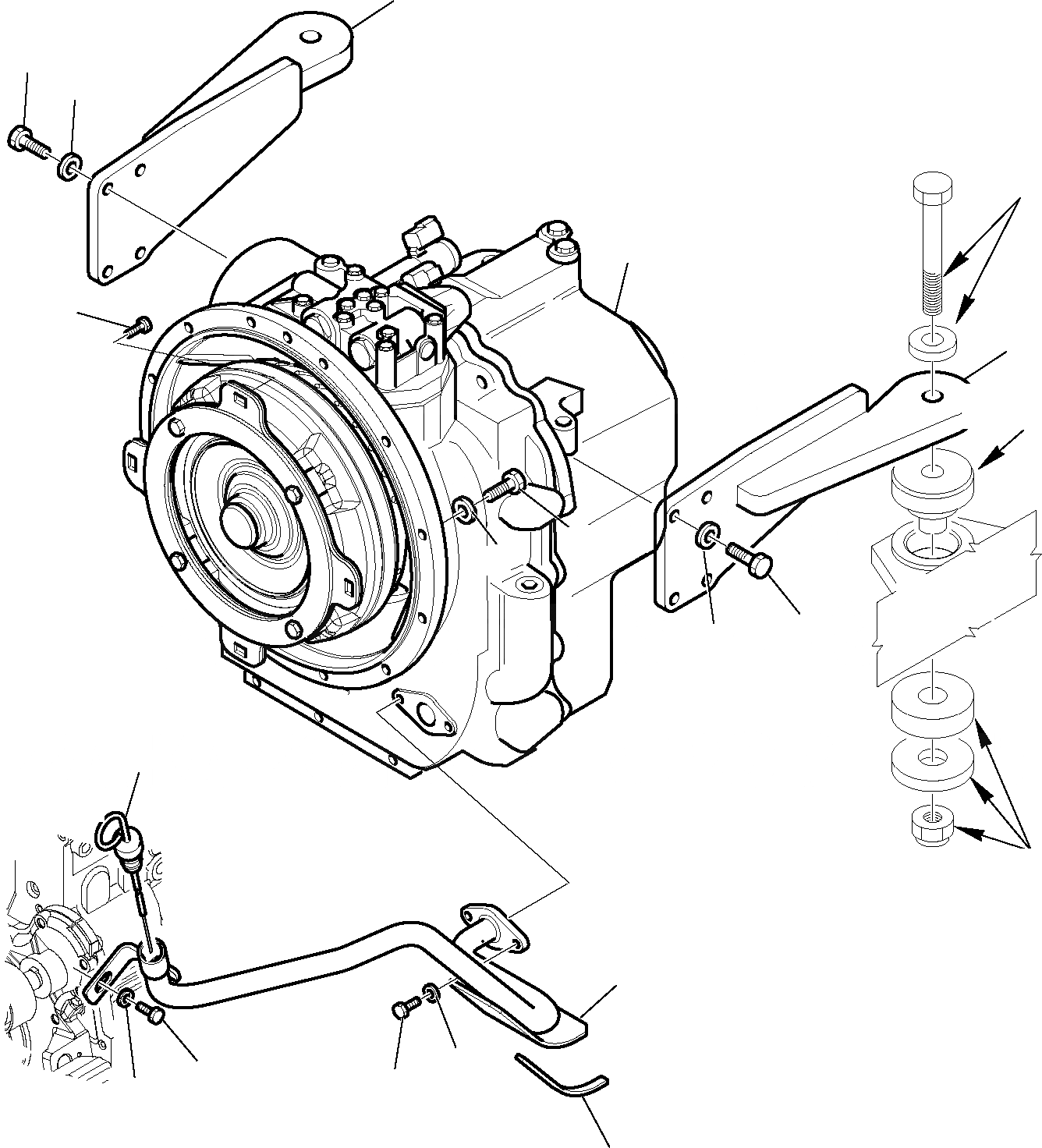

Схема запчастей Komatsu WB91R-5 - ТРАНСМИССИЯ КРЕПЛЕНИЕ (WD) РАМА
1
2
3
4
13
5
11
12
2
3
10
8
7
9
6
3
14
A
A
A
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

42N-01-11621

SUPPORT, R.H.

2

01016-51235

BOLT

3

01643-11232

WASHER

4

42N-15-12300

TRANSMISSION, ASSY.

5

42N-01-11611

SUPPORT, L.H.

6

01010-80825

BOLT

7

01643-10823

WASHER

8

42N-16-11311

PIPE

9

01010-81225

BOLT

10

42N-16-11320

GAUGE, OIL LEVEL

11

01016-51035

BOLT

12

01643-11032

WASHER

13

01252-71025

BOLT

14

42N-16-11730

GASKET
