Запчасти Komatsu WB150-2N FIG. K-A КАБИНА - ПРАВ. ДВЕРЬ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

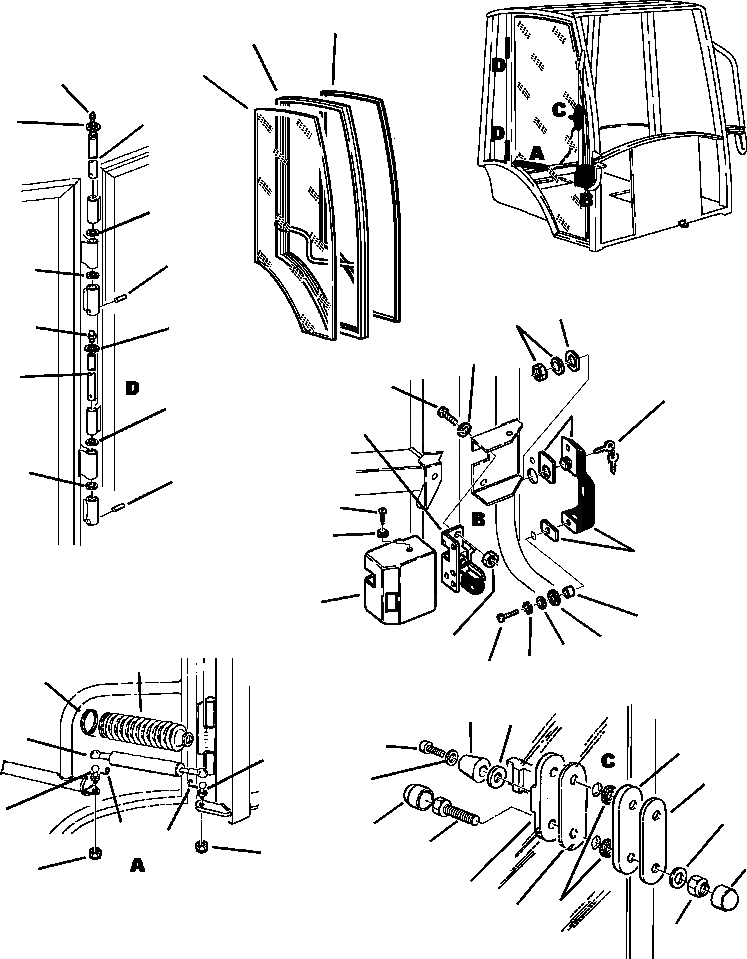

Схема запчастей Komatsu WB150-2N - FIG. K-A КАБИНА - ПРАВ. ДВЕРЬ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
3
2
1
24
42
39
40
41
40
18
17
42
24
15
39
16
25
40
17
11
40
41
14
13
17
12
8
23
19
20
5
21
10
22
37
38
4
35
28
6
29
36
6
30
32
9
9
34
7
32
7
26
33
27
31

Артикул

Название

Примечание

Количество

|$1

816215129

RIGHT DOOR

1

312605730

GLASS, DOOR

2

312648093

FRAME, DOOR

3

816214590

SEAL, DOOR

4

311305741

CYLINDER

5

311305744

BELLOWS

6

816215122

JOINT, BALL

7

01598-00809

NUT, LOCK

8

816213323

RUBBER BUSHING

9

311305742

SPRING

10

885180010

TIE STRAP

11

816210642

LOCK UNIT

12

816214609

COVER, LOCK

13

816213285

WASHER

14

801370064

SCREW

15

802150508

WASHER

16

801014070

BOLT

17

816214969

HANDLE

18

816214610

GASKET

19

816214611

GASKET, RUBBER

20

802170000

WASHER

21

802120006

WASHER

22

801250060

SCREW

23

801920104

NUT

24

816213198

LUBE FITTING

25

827001277

KEY

26

816211962

RETAINER

27

816214613

GASKET

28

816211961

GASKET

29

816214612

STRIKER

30

802170001

WASHER

31

801852208

NUT

32

801920051

COVER

33

816213802

RUBBER

34

801014071

BOLT

35

801250045

BOLT

36

802070005

WASHER

37

816211903

PAD

38

802148006

WASHER

39

312648775

PIN, HINGE

40

816214606

WASHER

41

802500081

SPLIT PIN

42

802250010

RING

Выбрано товаров: 43
