Запчасти Komatsu WB140PS-2N FIG. D-A ТОПЛИВН. ПОДАЮЩ. ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

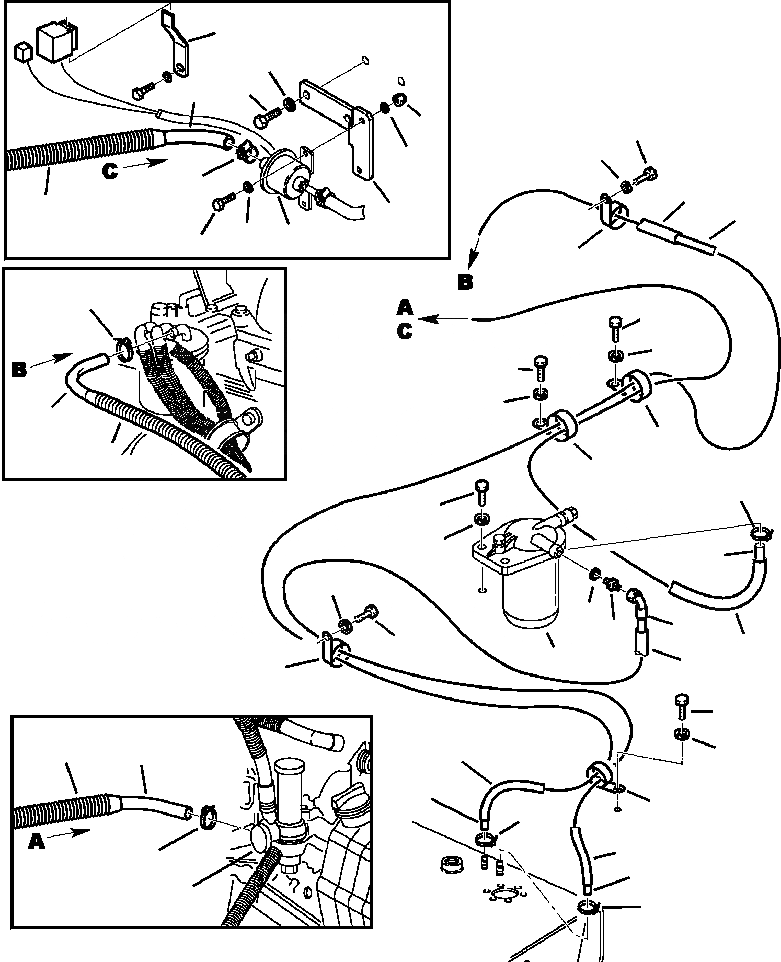

Схема запчастей Komatsu WB140PS-2N - FIG. D-A ТОПЛИВН. ПОДАЮЩ. ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
28
26
25
6
24
17
18
23
3
2
7
21
1
23
27
22
16
3
11
12
13
12
1
10
2
10
3
14
15
6
12
9
4
8
11
7
29
5
10
11
12
7
6
2
1
19
3
5
3
4
20
3

Артикул

Название

Примечание

Количество

1

312607752

HOSE

2

885220017

PROTECTOR, HOSE 2500 MM LONG

3

802660002

CLAMP

4

2938-04-1600

HOSE

5

885220017

PROTECTOR, HOSE 1000 MM LONG

6

306404639

HOSE

7

885220017

PROTECTOR, HOSE 1300 MM LONG

8

500358755

UNION

9

855150034

GASKET

10

802660028

SUPPORT, HANGER

11

801015108

BOLT

12

802170002

WASHER

13

801015109

BOLT

14

801015088

BOLT

15

802170001

WASHER

16

802660505

SUPPORT, HANGER

17

801015086

BOLT

18

802170001

WASHER

19

802660507

STRAP, TIE

21

312607154

BRACKET, SUPPORT

22

801015065

BOLT

23

01643-30623

WASHER

24

801852206

NUT

25

01010-81020

BOLT

26

01643-31032

WASHER

28

885190008

BRACKET, CLIP

Выбрано товаров: 26
