SDA12V140E-1D-A S/N 10001-UP
/
ДВИГАТЕЛЬ
/

ПРОВОДКА (ЛЕВ. ГРУПП.)(№-)

Запчасти Komatsu SDA12V140E-1D-A ПРОВОДКА (ЛЕВ. ГРУПП.)(№-) ДВИГАТЕЛЬ

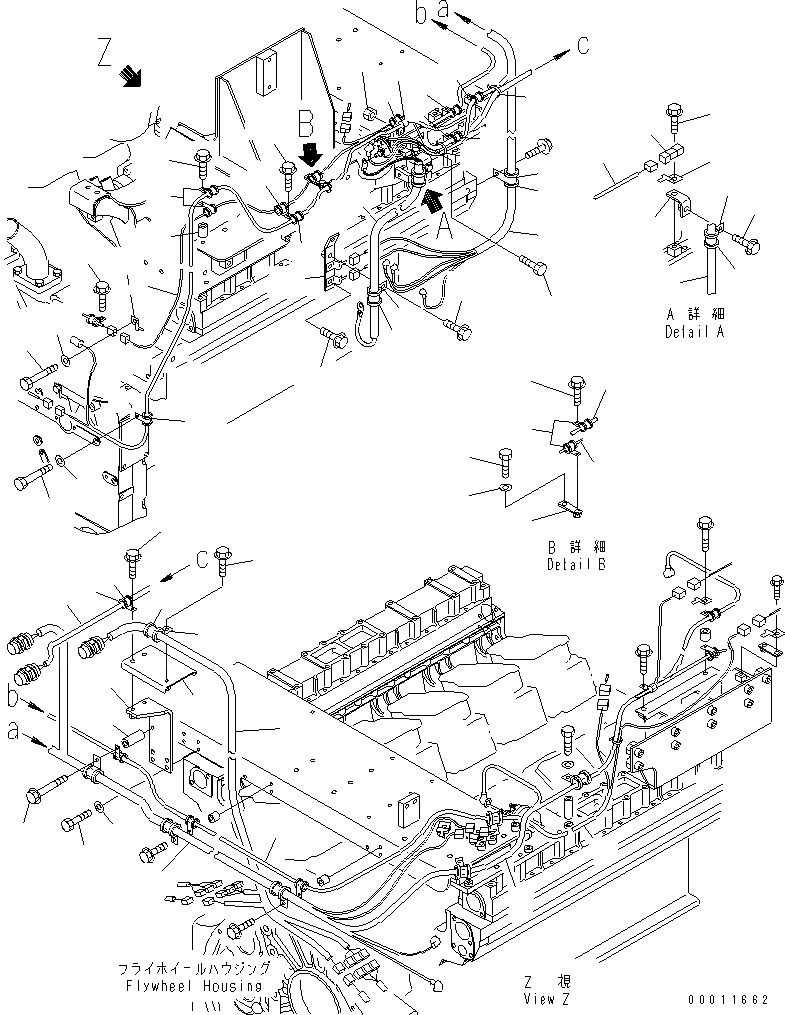

Схема запчастей Komatsu SDA12V140E-1D-A - ПРОВОДКА (ЛЕВ. ГРУПП.)(№-) ДВИГАТЕЛЬ
1
2
2
2
2
3
3
3
3
3
4
4
5
5
6
7
7
7
7
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44

№

Артикул

Название

Примечание

Количество

1

6215-81-6550

WIRING HARNESS

SN: 13436-UP

1шт.

2

6215-81-6560

WIRING HARNESS

SN: 13436-UP

1шт.

3

6215-81-6590

WIRING HARNESS

SN: 13436-UP

1шт.

4

04434-51910

CLIP

SN: 13436-UP

2шт.

5

198-06-53540

BUSHING

SN: 13436-UP

2шт.

6

01435-01025

BOLT

SN: 13436-UP

2шт.

7

6151-53-8280

CLIP

SN: 13436-UP

9шт.

8

6934-71-5850

PLATE

SN: 13436-UP

1шт.

9

04434-51610

CLIP

SN: 13436-UP

1шт.

10

01010-81025

BOLT

SN: 13436-UP

2шт.

11

01435-01020

BOLT

SN: 13436-UP

1шт.

12

01580-01008

NUT

SN: 13436-UP

1шт.

13

01435-01060

BOLT

SN: 13436-UP

1шт.

14

01643-31032

WASHER

SN: 13436-UP

1шт.

15

6134-12-5120

SPACER

SN: 13436-UP

1шт.

16

01435-01030

BOLT

SN: 13436-UP

1шт.

17

6215-81-5510

BRACKET

SN: 13436-UP

1шт.

18

6215-81-5570

BRACKET

SN: 13436-UP

1шт.

19

01435-01070

BOLT

SN: 13436-UP

1шт.

20

6152-51-5520

SPACER

SN: 13436-UP

1шт.

21

01010-81045

BOLT

SN: 13436-UP

4шт.

22

01643-31032

WASHER

SN: 13436-UP

4шт.

23

17M-49-15260

BRACKET

SN: 13436-UP

2шт.

24

01435-01220

BOLT

SN: 13436-UP

2шт.

25

04434-52512

CLIP

SN: 13436-UP

2шт.

26

198-06-53570

BUSHING

SN: 13436-UP

2шт.

27

198-06-46170

WIRING HARNESS

SN: 13436-UP

1шт.

28

6215-81-5660

BRACKET

SN: 13436-UP

1шт.

29

01435-01220

BOLT

SN: 13436-UP

2шт.

30

08034-20519

BAND

SN: 13436-UP

2шт.

31

56B-06-16510

DIODE

SN: 13436-UP

1шт.

32

08193-20010

CLIP

SN: 13436-UP

1шт.

33

01435-01020

BOLT

SN: 13436-UP

1шт.

34

6217-81-8770

HARNESS

SN: 13436-UP

1шт.

35

6151-53-8280

CLIP

SN: 13436-UP

1шт.

36

08193-20010

CLIP

SN: 13436-UP

1шт.

37

01435-01016

BOLT

SN: 13436-UP

1шт.

38

01011-81055

BOLT

SN: 13436-UP

2шт.

39

01643-31032

WASHER

SN: 13436-UP

2шт.

40

04434-52510

CLIP

SN: 13436-UP

1шт.

41

198-06-53570

BUSHING

SN: 13436-UP

1шт.

42

01435-01020

BOLT

SN: 13436-UP

1шт.

43

07095-20522

CUSHION

SN: 13436-UP

1шт.

44

04434-53212

CLIP

SN: 13436-UP

1шт.

Выбрано товаров: 44
