SAA6D140E-5RB S/N 632001-UP (For PC600-8R1/PC600LC-8R1/PC700LC-8R)
/
ДВИГАТЕЛЬ ЭЛЕКТРИКА
/
ПРОВОДКА
/

ПРОВОДКА, (/) (№7-)

Запчасти Komatsu SAA6D140E-5RB ПРОВОДКА, (/) (№7-) ПРОВОДКА

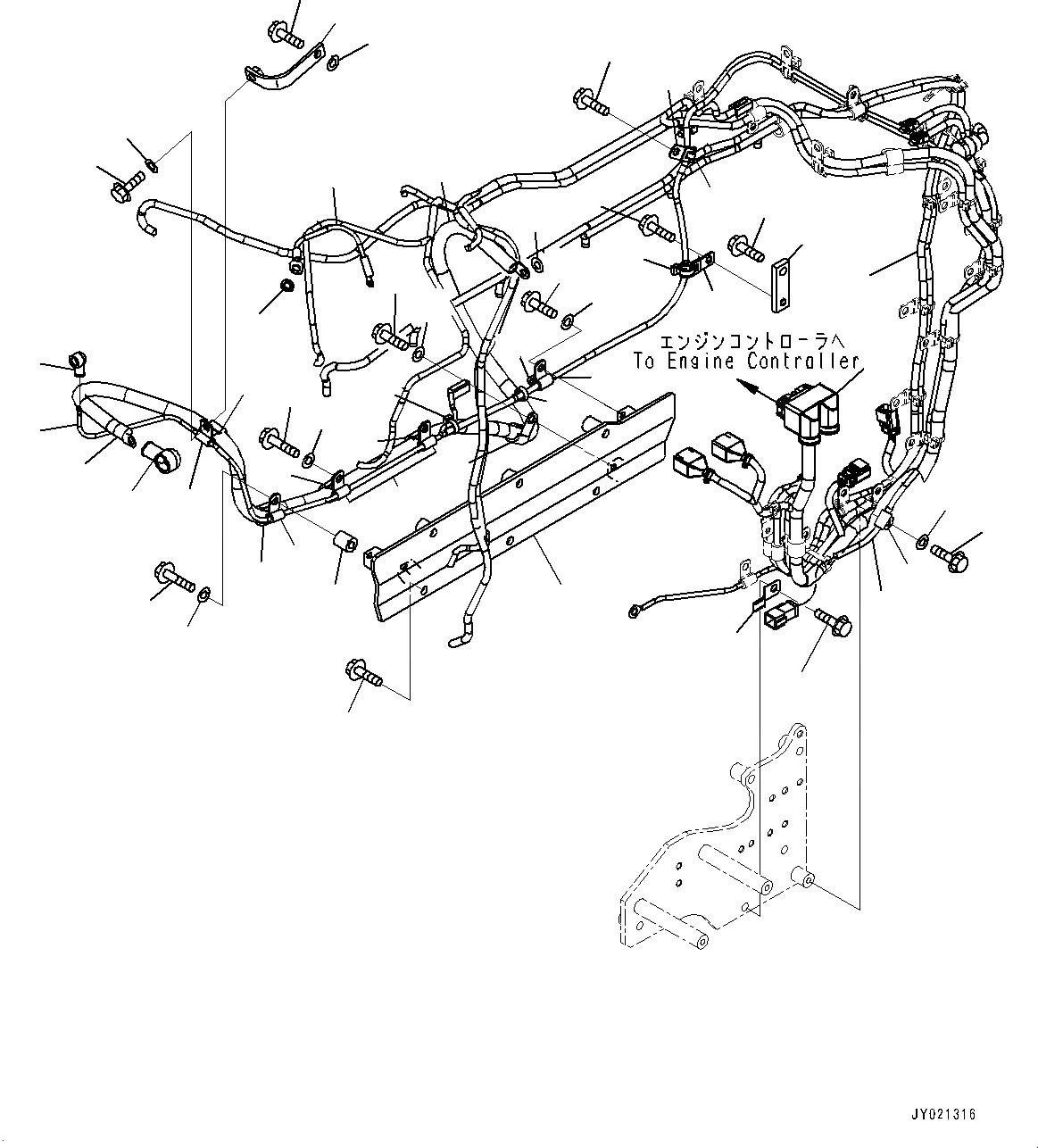

Схема запчастей Komatsu SAA6D140E-5RB - ПРОВОДКА, (/) (№7-) ПРОВОДКА
3
5
6
7
8
9
10
11
12
18
24
25
26
27
28
29
30
44
11
4
45
43
42
41
40
39
38
37
31
43
23
22
21
20
19
17
16
15
14
13
4
2
1
44
47
36
35
34
3
46
32
33

№

Артикул

Название

Примечание

Количество

1

6211-81-4280

Wire, L=220mm

SN: 632170-UP

1шт.

2

01643-51032

Washer

SN: 632170-UP

1шт.

3

6261-81-8311

Wiring Harness

SN: 632170-UP

1шт.

4

6261-81-8241

Wiring Harness

SN: 632170-UP

1шт.

5

08038-00519

Cap, Terminal

SN: 632170-UP

1шт.

6

6218-81-8160

Cap

SN: 632170-UP

1шт.

7

6261-81-8540

Cover

SN: 632170-UP

1шт.

8

01435-01020

Bolt

SN: 632170-UP

2шт.

9

01435-01045

Bolt

SN: 632170-UP

2шт.

10

600-051-2060

Clip

SN: 632170-UP

2шт.

11

600-051-2180

Clip

SN: 632170-UP

2шт.

12

01643-31032

Washer

SN: 632170-UP

2шт.

13

01435-01020

Bolt

SN: 632170-UP

1шт.

14

600-051-2080

Clip

SN: 632170-UP

1шт.

15

600-051-2060

Clip

SN: 632170-UP

1шт.

16

01643-31032

Washer

SN: 632170-UP

1шт.

17

01435-01020

Bolt

SN: 632170-UP

1шт.

18

600-051-2180

Clip

SN: 632170-UP

1шт.

19

01643-31032

Washer

SN: 632170-UP

1шт.

20

6204-21-5571

Bracket

SN: 632170-UP

1шт.

21

01435-01020

Bolt

SN: 632170-UP

1шт.

22

01643-31032

Washer

SN: 632170-UP

1шт.

23

01435-01025

Bolt

SN: 632170-UP

1шт.

24

600-051-2060

Clip

SN: 632170-UP

1шт.

25

600-051-2180

Clip

SN: 632170-UP

1шт.

26

01643-31032

Washer

SN: 632170-UP

1шт.

27

01435-01045

Bolt

SN: 632170-UP

1шт.

28

600-051-2180

Clip

SN: 632170-UP

1шт.

29

600-051-2060

Clip

SN: 632170-UP

1шт.

30

144-874-7470

Boss

SN: 632170-UP

1шт.

31

01643-31032

Washer

SN: 632170-UP

1шт.

32

01435-01025

Bolt

SN: 632170-UP

1шт.

33

08193-20010

Clip

SN: 632170-UP

1шт.

34

01435-01020

Bolt

SN: 632170-UP

1шт.

35

600-051-2080

Clip

SN: 632170-UP

1шт.

36

01643-31032

Washer

SN: 632170-UP

1шт.

37

01435-01016

Bolt

SN: 632170-UP

1шт.

38

6218-81-8430

Clamp

SN: 632170-UP

1шт.

39

6261-81-8660

Plate

SN: 632170-UP

1шт.

40

01435-01030

Bolt

SN: 632170-UP

1шт.

41

01435-01016

Bolt

SN: 632170-UP

1шт.

42

6218-81-8430

Clamp

SN: 632170-UP

1шт.

43

6218-81-8490

Band

SN: 632170-UP

2шт.

44

6218-81-8490

Band

SN: 632170-UP

3шт.

45

01643-31032

Washer

SN: 632170-UP

1шт.

46

6261-81-9470

Wiring Harness

SN: 632170-UP

1шт.

47

6261-81-6120

Wiring Harness

SN: 632170-UP

1шт.

Выбрано товаров: 47
