Главная
/
Справочники
/
Komatsu
/
Двигатели
/
SAA6D107E-1J S/N 26534228-UP (For WA320-6/WA320PZ-6)
/
ДВИГАТЕЛЬ ЭЛЕКТРИКА
/
ПРОВОДКА
/

ПРОВОДКА (№8-)

Запчасти Komatsu SAA6D107E-1J ПРОВОДКА (№8-) ПРОВОДКА

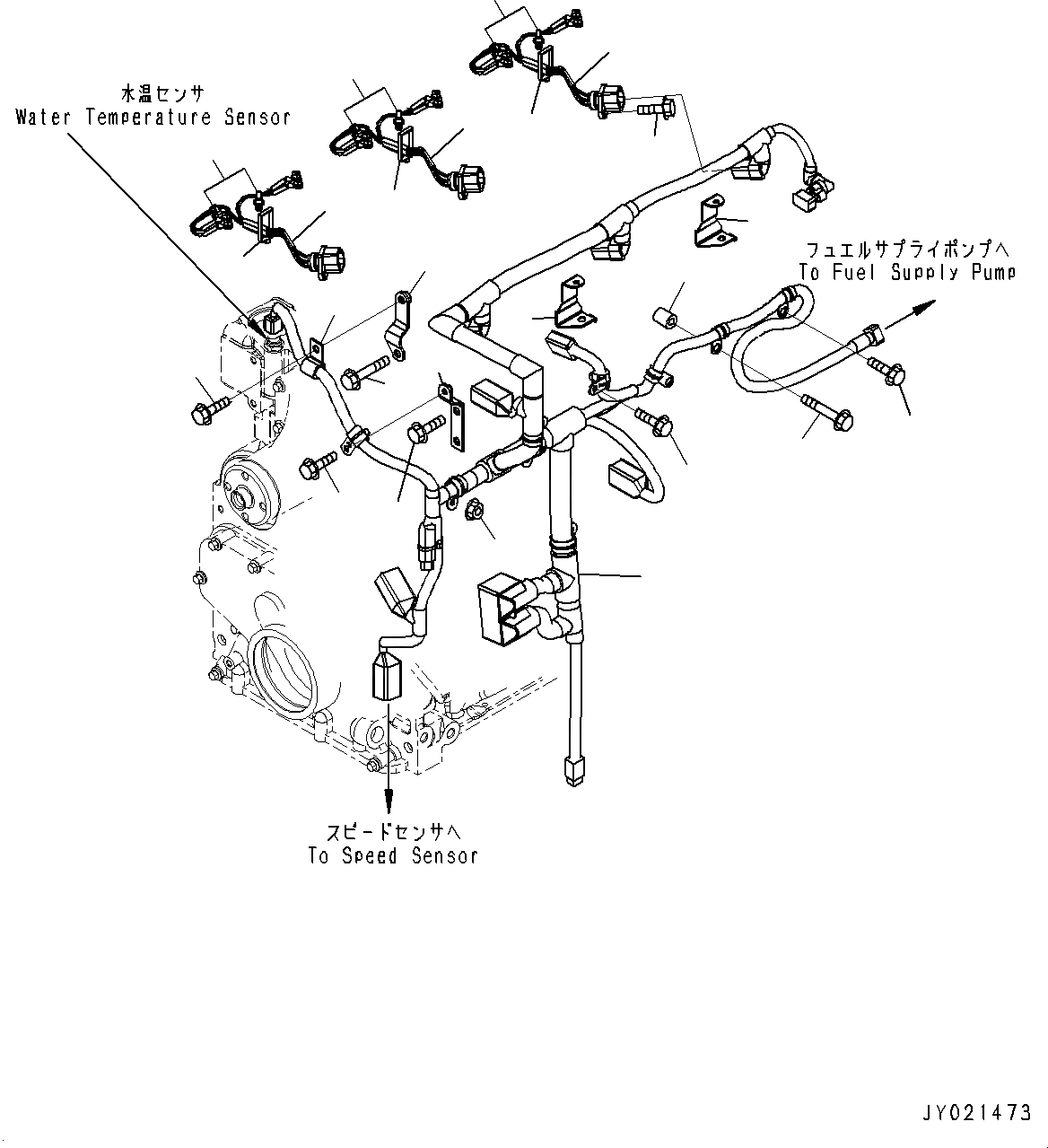

Схема запчастей Komatsu SAA6D107E-1J - ПРОВОДКА (№8-) ПРОВОДКА
5
1
2
3
11
6
7
8
1
2
3
1
2
3
9
16
15
14
13
12
4
17
18
10
10
5
1
2
3
11
6
7
8
1
2
3
1
2
3
9
16
15
14
13
12
4
17
18
10
10

№

Артикул

Название

Примечание

Количество

1

6754-81-9450

Wiring Harness

SN: 26534228-UP

3шт.

2

6754-81-9220

Clip

SN: 26534228-UP

3шт.

3

6754-81-9230

Clip

SN: 26534228-UP

6шт.

4

6754-81-9440

Wiring Harness

SN: 26534228-UP

1шт.

5

6732-21-4180

Bolt

SN: 26534228-UP

3шт.

6

6162-23-5770

Spacer

SN: 26534228-UP

1шт.

7

01435-60835

Bolt

SN: 26590392-UP

1шт.

7

6732-61-6140

Bolt

SN: 26534228-26590391

1шт.

8

6216-74-6180

Bolt

SN: 26534228-UP

1шт.

9

01584-00605

Nut

SN: 26534228-UP

3шт.

10

6754-81-9340

Bracket

SN: 26534228-UP

2шт.

11

6736-81-5110

Bolt

SN: 26534228-UP

2шт.

12

6754-81-9280

Bracket

SN: 26534228-UP

1шт.

13

01435-60816

Bolt

SN: 26589696-UP

2шт.

13

6732-21-3120

Bolt

SN: 26534228-26589695

2шт.

14

01435-60612

Bolt

SN: 26589474-UP

1шт.

14

6733-71-5680

Bolt

SN: 26534228-26589473

1шт.

15

6754-81-9270

Bracket

SN: 26534228-UP

1шт.

16

6754-81-9390

Bolt

SN: 26534228-UP

1шт.

17

04434-51308

Clip

SN: 26534228-26560579

1шт.

18

6216-74-6180

Bolt

SN: 26534228-UP

1шт.

1

6754-81-9450

Wiring Harness

SN: 26534228-UP

3шт.

2

6754-81-9220

Clip

SN: 26534228-UP

3шт.

3

6754-81-9230

Clip

SN: 26534228-UP

6шт.

4

6754-81-9440

Wiring Harness

SN: 26534228-UP

1шт.

5

6732-21-4180

Bolt

SN: 26534228-UP

3шт.

6

6162-23-5770

Spacer

SN: 26534228-UP

1шт.

7

01435-60835

Bolt

SN: 26590392-UP

1шт.

7

6732-61-6140

Bolt

SN: 26534228-26590391

1шт.

8

6216-74-6180

Bolt

SN: 26534228-UP

1шт.

9

01584-00605

Nut

SN: 26534228-UP

3шт.

10

6754-81-9340

Bracket

SN: 26534228-UP

2шт.

11

6736-81-5110

Bolt

SN: 26534228-UP

2шт.

12

6754-81-9280

Bracket

SN: 26534228-UP

1шт.

13

01435-60816

Bolt

SN: 26589696-UP

2шт.

13

6732-21-3120

Bolt

SN: 26534228-26589695

2шт.

14

01435-60612

Bolt

SN: 26589474-UP

1шт.

14

6733-71-5680

Bolt

SN: 26534228-26589473

1шт.

15

6754-81-9270

Bracket

SN: 26534228-UP

1шт.

16

6754-81-9390

Bolt

SN: 26534228-UP

1шт.

17

04434-51308

Clip

SN: 26534228-26560579

1шт.

18

6216-74-6180

Bolt

SN: 26534228-UP

1шт.

Выбрано товаров: 42
