Запчасти Komatsu SAA12V140E-3E-02 ТУРБОНАГНЕТАТЕЛЬ ВОДН. ГИДРОЛИНИЯ(№7-) ДВИГАТЕЛЬ

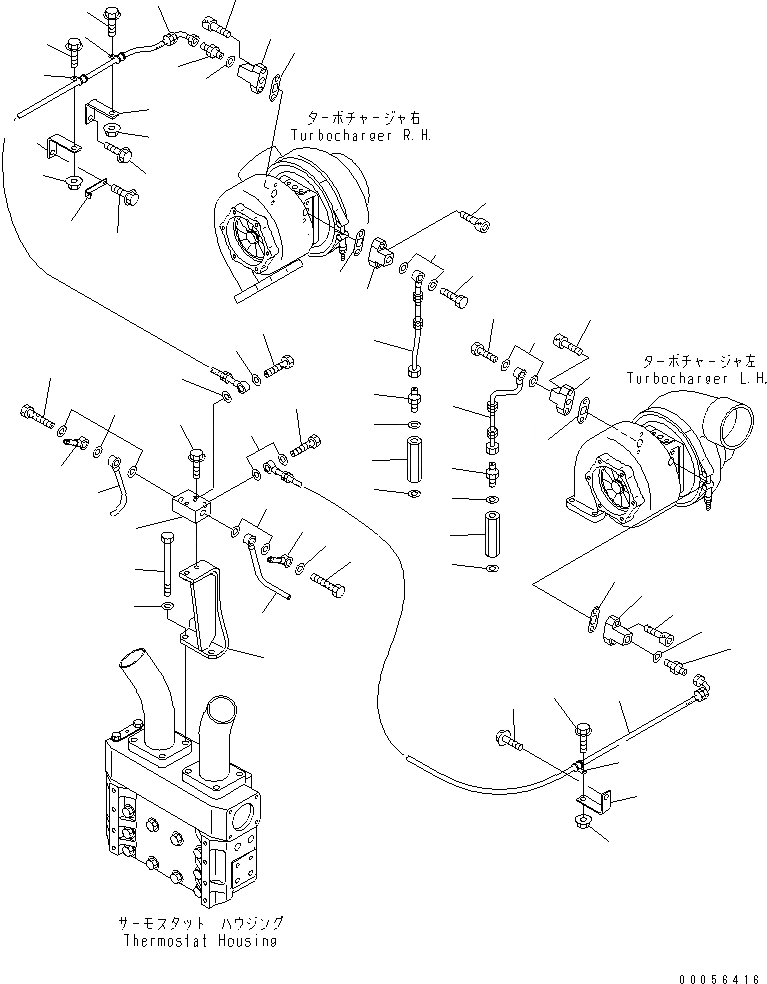

Схема запчастей Komatsu SAA12V140E-3E-02 - ТУРБОНАГНЕТАТЕЛЬ ВОДН. ГИДРОЛИНИЯ(№7-) ДВИГАТЕЛЬ
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
20
20
21
21
21
22
23
24
25
25
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
35
36
36
37
37
37
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
20
20
21
21
21
22
23
24
25
25
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
35
36
36
37
37
37

Артикул

Название

Примечание

Количество

1

6215-61-8610

JOINT,WATER

SN: 500076-UP

2шт.

2

07003-02026

GASKET (K1)

SN: 500076-UP

2шт.

3

07211-51016

NIPPLE

SN: 500076-UP

2шт.

4

07003-01621

GASKET (K1)

SN: 500076-UP

2шт.

5

6219-61-8320

TUBE,R.H.

SN: 500076-UP

1шт.

6

6219-61-8330

TUBE,L.H.

SN: 500076-UP

1шт.

7

07206-31014

BOLT,JOINT

SN: 500076-UP

2шт.

8

07003-01419

GASKET (K1)

SN: 500076-UP

4шт.

9

6219-61-8520

JOINT,INLET

SN: 500076-UP

2шт.

10

01252-61035

BOLT

SN: 500076-UP

4шт.

11

6164-62-8241

GASKET (K1)

SN: 500076-UP

2шт.

12

6261-61-8680

JOINT,OUTLET

SN: 500076-UP

2шт.

13

01252-61035

BOLT

SN: 500076-UP

4шт.

14

6164-62-8241

GASKET (K1)

SN: 500076-UP

2шт.

15

07212-50814

NIPPLE

SN: 500076-UP

2шт.

16

07003-01419

GASKET (K1)

SN: 500076-UP

2шт.

17

6215-61-8480

TUBE,R.H.

SN: 500076-UP

1шт.

18

6215-61-8470

TUBE,L.H.

SN: 500076-UP

1шт.

19

07206-31014

BOLT

SN: 500076-UP

2шт.

20

07003-01419

GASKET (K1)

SN: 500076-UP

4шт.

21

6151-81-5960

BRACKET

SN: 500076-UP

3шт.

22

561-01-45520

BRACKET

SN: 500076-UP

1шт.

23

01435-01020

BOLT

SN: 500076-UP

1шт.

24

01435-01025

BOLT

SN: 500076-UP

1шт.

25

6151-51-8540

CLIP

SN: 500076-UP

3шт.

26

01435-01016

BOLT

SN: 500076-UP

4шт.

27

01584-01008

NUT

SN: 500076-UP

3шт.

28

6219-61-8390

BRACKET,TOWER

SN: 500076-UP

1шт.

29

01011-81045

BOLT

SN: 500076-UP

2шт.

30

01643-31032

WASHER

SN: 500076-UP

2шт.

31

6215-61-8450

JOINT,WATER

SN: 500076-UP

1шт.

32

01435-00850

BOLT

SN: 500076-UP

2шт.

33

6219-61-8370

TUBE,L.H.

SN: 500076-UP

1шт.

34

6219-61-8380

TUBE,R.H.

SN: 500076-UP

1шт.

35

6141-71-1710

JOINT

SN: 500076-UP

2шт.

36

6127-71-5710

BOLT,JOINT

SN: 500076-UP

2шт.

37

07003-01419

GASKET (K1)

SN: 500076-UP

6шт.

1

6215-61-8610

JOINT,WATER

SN: 500076-UP

2шт.

2

07003-02026

GASKET (K1)

SN: 500076-UP

2шт.

3

07211-51016

NIPPLE

SN: 500076-UP

2шт.

4

07003-01621

GASKET (K1)

SN: 500076-UP

2шт.

5

6219-61-8320

TUBE,R.H.

SN: 500076-UP

1шт.

6

6219-61-8330

TUBE,L.H.

SN: 500076-UP

1шт.

7

07206-31014

BOLT,JOINT

SN: 500076-UP

2шт.

8

07003-01419

GASKET (K1)

SN: 500076-UP

4шт.

9

6219-61-8520

JOINT,INLET

SN: 500076-UP

2шт.

10

01252-61035

BOLT

SN: 500076-UP

4шт.

11

6164-62-8241

GASKET (K1)

SN: 500076-UP

2шт.

12

6261-61-8680

JOINT,OUTLET

SN: 500076-UP

2шт.

13

01252-61035

BOLT

SN: 500076-UP

4шт.

14

6164-62-8241

GASKET (K1)

SN: 500076-UP

2шт.

15

07212-50814

NIPPLE

SN: 500076-UP

2шт.

16

07003-01419

GASKET (K1)

SN: 500076-UP

2шт.

17

6215-61-8480

TUBE,R.H.

SN: 500076-UP

1шт.

18

6215-61-8470

TUBE,L.H.

SN: 500076-UP

1шт.

19

07206-31014

BOLT

SN: 500076-UP

2шт.

20

07003-01419

GASKET (K1)

SN: 500076-UP

4шт.

21

6151-81-5960

BRACKET

SN: 500076-UP

3шт.

22

561-01-45520

BRACKET

SN: 500076-UP

1шт.

23

01435-01020

BOLT

SN: 500076-UP

1шт.

24

01435-01025

BOLT

SN: 500076-UP

1шт.

25

6151-51-8540

CLIP

SN: 500076-UP

3шт.

26

01435-01016

BOLT

SN: 500076-UP

4шт.

27

01584-01008

NUT

SN: 500076-UP

3шт.

28

6219-61-8390

BRACKET,TOWER

SN: 500076-UP

1шт.

29

01011-81045

BOLT

SN: 500076-UP

2шт.

30

01643-31032

WASHER

SN: 500076-UP

2шт.

31

6215-61-8450

JOINT,WATER

SN: 500076-UP

1шт.

32

01435-00850

BOLT

SN: 500076-UP

2шт.

33

6219-61-8370

TUBE,L.H.

SN: 500076-UP

1шт.

34

6219-61-8380

TUBE,R.H.

SN: 500076-UP

1шт.

35

6141-71-1710

JOINT

SN: 500076-UP

2шт.

36

6127-71-5710

BOLT,JOINT

SN: 500076-UP

2шт.

37

07003-01419

GASKET (K1)

SN: 500076-UP

6шт.

Выбрано товаров: 74
