Запчасти Komatsu SAA12V140E-3D ПРОВОДКА, ПРАВ. ГРУПП. (№-) ПРОВОДКА

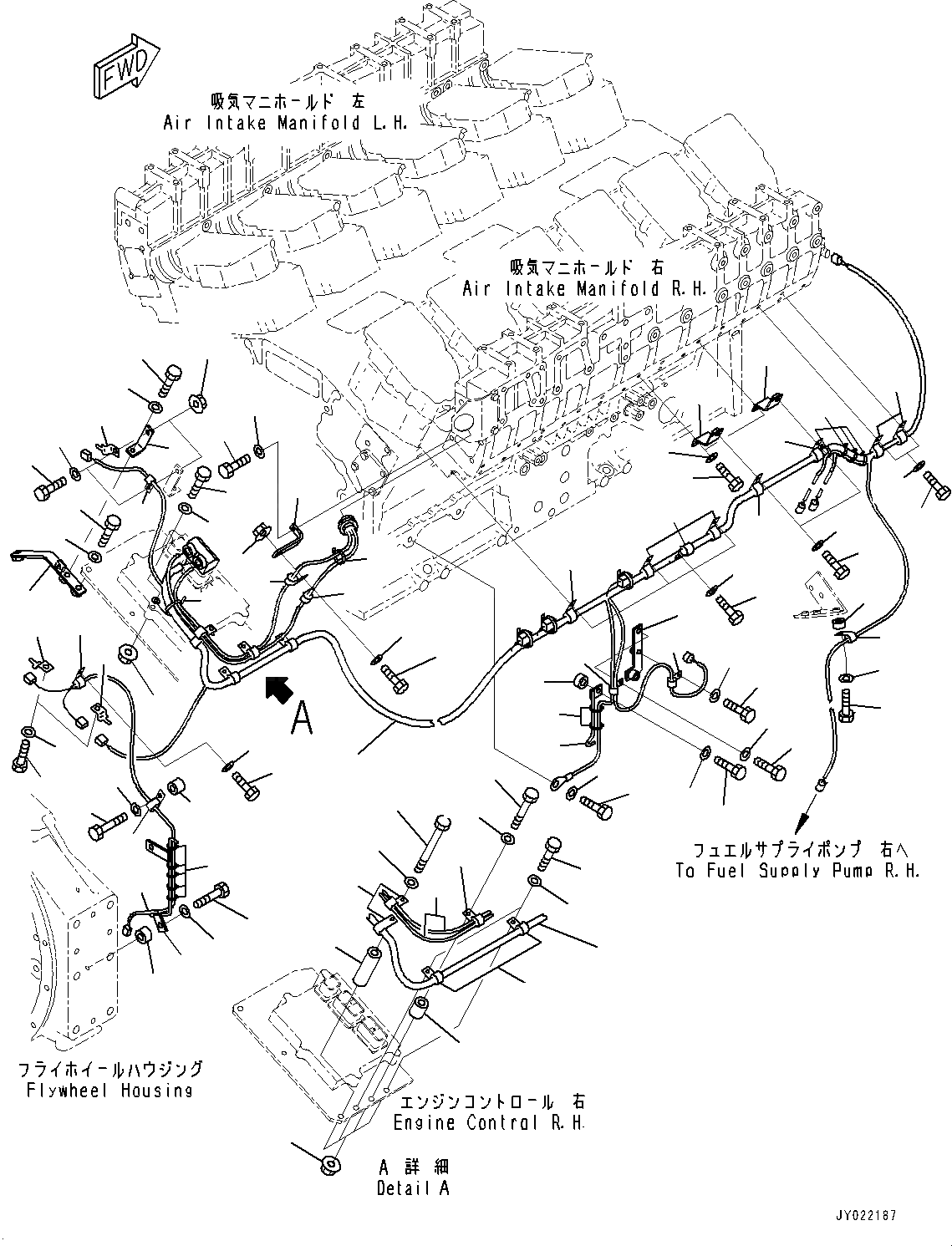

Схема запчастей Komatsu SAA12V140E-3D - ПРОВОДКА, ПРАВ. ГРУПП. (№-) ПРОВОДКА
24
1
38
43
48
47
30
49
22
4
25
28
29
38
43
37
22
43
42
44
41
47
47
36
26
38
43
50
35
44
35
22
38
43
40
39
46
17
43
42
44
50
32
31
22
7
6
6
47
33
34
27
3
22
48
2
3
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
22
43
45
46
48
48
43
21
46
22
22
18
1
1
23
23
43
41
24
1
38
43
48
47
30
49
22
4
25
28
29
38
43
37
22
43
42
44
41
47
47
36
26
38
43
50
35
44
35
22
38
43
40
39
46
17
43
42
44
50
32
31
22
7
6
6
47
33
34
27
3
22
48
2
3
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
22
43
45
46
48
48
43
21
46
22
22
18
1
1
23
23
43
41

Артикул

Название

Примечание

Количество

1

6219-81-8640

Wiring Harness

SN: 502369-UP

1шт.

2

6221-51-8651

Bracket

SN: 502369-UP

1шт.

3

01010-81025

Bolt

SN: 502369-UP

2шт.

4

01010-81020

Bolt

SN: 502369-UP

2шт.

5

01584-01008

Nut

SN: 502369-UP

1шт.

6

08193-20010

Clip

SN: 502369-UP

3шт.

7

01010-81016

Bolt

SN: 502369-UP

2шт.

8

6219-81-8950

Bracket

SN: 502369-UP

1шт.

9

01010-81030

Bolt

SN: 502369-UP

1шт.

10

6150-71-7130

Collar

SN: 502369-UP

1шт.

11

01011-81015

Bolt

SN: 502369-UP

1шт.

12

01010-80840

Bolt

SN: 502369-UP

1шт.

13

01643-30823

Washer

SN: 502369-UP

1шт.

14

01584-00806

Nut

SN: 502369-UP

1шт.

15

6166-11-5391

Spacer

SN: 502369-UP

1шт.

16

01010-81055

Bolt

SN: 502369-UP

1шт.

17

01010-81025

Bolt

SN: 502369-UP

3шт.

18

01584-01008

Nut

SN: 502369-UP

6шт.

19

6156-51-8270

Bracket

SN: 502369-UP

1шт.

20

01010-81035

Bolt

SN: 505611-UP

1шт.

21

01643-31032

Washer

SN: 505611-UP

1шт.

22

01643-31032

Washer

SN: 505611-UP

12шт.

23

6218-81-8480

Band

SN: 502369-UP

2шт.

24

6219-81-8320

Wiring Harness

SN: 502369-UP

1шт.

25

6219-81-7860

Bracket

SN: 502369-UP

1шт.

26

6152-11-4970

Spacer

SN: 502369-UP

2шт.

27

01010-81045

Bolt

SN: 502369-UP

2шт.

28

01643-31032

Washer

SN: 502369-UP

2шт.

29

6218-81-8480

Band

SN: 502369-UP

5шт.

30

6144-85-6680

Spacer

SN: 502369-UP

1шт.

31

01010-81250

Bolt

SN: 502369-UP

1шт.

32

01643-31232

Washer

SN: 502369-UP

1шт.

33

01010-81016

Bolt

SN: 502369-UP

1шт.

34

01643-31032

Washer

SN: 502369-UP

1шт.

35

6219-81-7851

Bracket

SN: 502369-UP

2шт.

36

01010-81030

Bolt

SN: 502369-UP

2шт.

37

01010-81016

Bolt

SN: 502369-UP

3шт.

38

01010-81020

Bolt

SN: 502369-UP

8шт.

39

6219-81-8970

Bracket

SN: 502369-UP

1шт.

40

6219-81-7920

Bracket

SN: 502369-UP

1шт.

41

6131-12-5920

Spacer

SN: 502369-UP

2шт.

42

01010-81035

Bolt

SN: 502369-UP

2шт.

43

01643-31032

Washer

SN: 502369-UP

14шт.

44

600-051-2060

Clip

SN: 502369-UP

4шт.

45

600-051-2080

Clip

SN: 502369-UP

1шт.

46

600-051-2100

Clip

SN: 502369-UP

3шт.

47

600-051-2120

Clip

SN: 502369-UP

6шт.

48

600-051-2140

Clip

SN: 502369-UP

6шт.

49

600-051-3100

Clip

SN: 502369-UP

1шт.

50

6218-81-8480

Band

SN: 502369-UP

6шт.

1

6219-81-8640

Wiring Harness

SN: 502369-UP

1шт.

2

6221-51-8651

Bracket

SN: 502369-UP

1шт.

3

01010-81025

Bolt

SN: 502369-UP

2шт.

4

01010-81020

Bolt

SN: 502369-UP

2шт.

5

01584-01008

Nut

SN: 502369-UP

1шт.

6

08193-20010

Clip

SN: 502369-UP

3шт.

7

01010-81016

Bolt

SN: 502369-UP

2шт.

8

6219-81-8950

Bracket

SN: 502369-UP

1шт.

9

01010-81030

Bolt

SN: 502369-UP

1шт.

10

6150-71-7130

Collar

SN: 502369-UP

1шт.

11

01011-81015

Bolt

SN: 502369-UP

1шт.

12

01010-80840

Bolt

SN: 502369-UP

1шт.

13

01643-30823

Washer

SN: 502369-UP

1шт.

14

01584-00806

Nut

SN: 502369-UP

1шт.

15

6166-11-5391

Spacer

SN: 502369-UP

1шт.

16

01010-81055

Bolt

SN: 502369-UP

1шт.

17

01010-81025

Bolt

SN: 502369-UP

3шт.

18

01584-01008

Nut

SN: 502369-UP

6шт.

19

6156-51-8270

Bracket

SN: 502369-UP

1шт.

20

01010-81035

Bolt

SN: 505611-UP

1шт.

21

01643-31032

Washer

SN: 505611-UP

1шт.

22

01643-31032

Washer

SN: 505611-UP

12шт.

23

6218-81-8480

Band

SN: 502369-UP

2шт.

24

6219-81-8320

Wiring Harness

SN: 502369-UP

1шт.

25

6219-81-7860

Bracket

SN: 502369-UP

1шт.

26

6152-11-4970

Spacer

SN: 502369-UP

2шт.

27

01010-81045

Bolt

SN: 502369-UP

2шт.

28

01643-31032

Washer

SN: 502369-UP

2шт.

29

6218-81-8480

Band

SN: 502369-UP

5шт.

30

6144-85-6680

Spacer

SN: 502369-UP

1шт.

31

01010-81250

Bolt

SN: 502369-UP

1шт.

32

01643-31232

Washer

SN: 502369-UP

1шт.

33

01010-81016

Bolt

SN: 502369-UP

1шт.

34

01643-31032

Washer

SN: 502369-UP

1шт.

35

6219-81-7851

Bracket

SN: 502369-UP

2шт.

36

01010-81030

Bolt

SN: 502369-UP

2шт.

37

01010-81016

Bolt

SN: 502369-UP

3шт.

38

01010-81020

Bolt

SN: 502369-UP

8шт.

39

6219-81-8970

Bracket

SN: 502369-UP

1шт.

40

6219-81-7920

Bracket

SN: 502369-UP

1шт.

41

6131-12-5920

Spacer

SN: 502369-UP

2шт.

42

01010-81035

Bolt

SN: 502369-UP

2шт.

43

01643-31032

Washer

SN: 502369-UP

14шт.

44

600-051-2060

Clip

SN: 502369-UP

4шт.

45

600-051-2080

Clip

SN: 502369-UP

1шт.

46

600-051-2100

Clip

SN: 502369-UP

3шт.

47

600-051-2120

Clip

SN: 502369-UP

6шт.

48

600-051-2140

Clip

SN: 502369-UP

6шт.

49

600-051-3100

Clip

SN: 502369-UP

1шт.

50

6218-81-8480

Band

SN: 502369-UP

6шт.

Выбрано товаров: 100
