Запчасти Komatsu SAA12V140E-3D-02 КРЕПЛЕНИЕ ГЛУШИТЕЛЯ (VHMS СПЕЦ-Я.)(№8-) ДВИГАТЕЛЬ

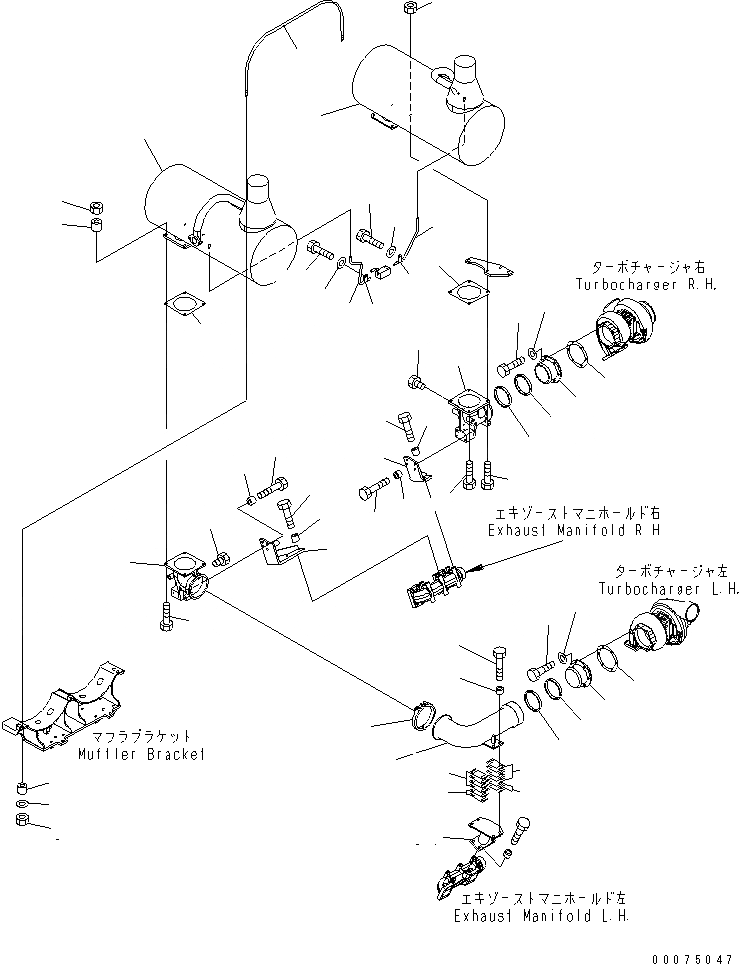

Схема запчастей Komatsu SAA12V140E-3D-02 - КРЕПЛЕНИЕ ГЛУШИТЕЛЯ (VHMS СПЕЦ-Я.)(№8-) ДВИГАТЕЛЬ
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
28
28
29
29
29
29
29
30
30
31
32
33
34
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
28
28
29
29
29
29
29
30
30
31
32
33
34

Артикул

Название

Примечание

Количество

1

427-01-21620

MUFFLER,FRONT

SN: 500108-UP

1шт.

2

427-01-21630

MUFFLER,REAR

SN: 500108-UP

1шт.

3

6211-11-5890

GASKET (K1)

SN: 500108-UP

2шт.

4

01010-E1055

BOLT

SN: 500108-UP

6шт.

5

01010-E1050

BOLT

SN: 500108-UP

2шт.

6

6631-11-5630

SPACER

SN: 500108-UP

6шт.

7

01580-01008

NUT

SN: 500108-UP

8шт.

8

6219-11-5250

BAND

SN: 500108-UP

1шт.

9

6215-11-5740

NUT

SN: 500108-UP

2шт.

10

6933-51-5150

SPACER (K1)

SN: 500108-UP

2шт.

11

01643-31032

WASHER

SN: 500108-UP

2шт.

12

6219-11-5420

TUBE

SN: 500108-UP

1шт.

13

6219-11-5430

TUBE

SN: 500108-UP

1шт.

14

6162-13-5660

CLAMP

SN: 500108-UP

2шт.

15

01010-80820

BOLT

SN: 500108-UP

2шт.

16

01643-30823

WASHER

SN: 500108-UP

2шт.

17

6219-11-5870

ELBOW

SN: 500108-UP

2шт.

18

6219-11-5890

CONNECTOR

SN: 500108-UP

2шт.

19

6212-11-5940

GASKET

SN: 500108-UP

2шт.

20

6219-11-5860

CONNECTOR

SN: 500108-UP

1шт.

21

6933-11-5140

SEAL RING

SN: 500108-UP

2шт.

22

6933-11-5150

GASKET

SN: 500108-UP

2шт.

23

6215-11-5980

SHIM, 0.5MM

SN: 500108-UP

4шт.

24

6215-11-5990

SHIM, 1.0MM

SN: 500108-UP

8шт.

25

01020-11025

BOLT

SN: 500108-UP

12шт.

26

01643-31032

WASHER

SN: 500108-UP

12шт.

27

01010-E1045

BOLT

SN: 500108-UP

10шт.

28

01010-E1050

BOLT

SN: 500108-UP

8шт.

29

6631-11-5630

SPACER

SN: 500108-UP

18шт.

30

6215-11-5920

PLUG

SN: 500108-UP

4шт.

31

6215-91-1170

CLAMP

SN: 500108-UP

1шт.

32

6219-11-5840

BRACKET

SN: 500108-UP

1шт.

33

6219-11-5550

BRACKET

SN: 500108-UP

1шт.

34

6219-11-5830

BRACKET

SN: 500108-UP

1шт.

1

427-01-21620

MUFFLER,FRONT

SN: 500108-UP

1шт.

2

427-01-21630

MUFFLER,REAR

SN: 500108-UP

1шт.

3

6211-11-5890

GASKET (K1)

SN: 500108-UP

2шт.

4

01010-E1055

BOLT

SN: 500108-UP

6шт.

5

01010-E1050

BOLT

SN: 500108-UP

2шт.

6

6631-11-5630

SPACER

SN: 500108-UP

6шт.

7

01580-01008

NUT

SN: 500108-UP

8шт.

8

6219-11-5250

BAND

SN: 500108-UP

1шт.

9

6215-11-5740

NUT

SN: 500108-UP

2шт.

10

6933-51-5150

SPACER (K1)

SN: 500108-UP

2шт.

11

01643-31032

WASHER

SN: 500108-UP

2шт.

12

6219-11-5420

TUBE

SN: 500108-UP

1шт.

13

6219-11-5430

TUBE

SN: 500108-UP

1шт.

14

6162-13-5660

CLAMP

SN: 500108-UP

2шт.

15

01010-80820

BOLT

SN: 500108-UP

2шт.

16

01643-30823

WASHER

SN: 500108-UP

2шт.

17

6219-11-5870

ELBOW

SN: 500108-UP

2шт.

18

6219-11-5890

CONNECTOR

SN: 500108-UP

2шт.

19

6212-11-5940

GASKET

SN: 500108-UP

2шт.

20

6219-11-5860

CONNECTOR

SN: 500108-UP

1шт.

21

6933-11-5140

SEAL RING

SN: 500108-UP

2шт.

22

6933-11-5150

GASKET

SN: 500108-UP

2шт.

23

6215-11-5980

SHIM, 0.5MM

SN: 500108-UP

4шт.

24

6215-11-5990

SHIM, 1.0MM

SN: 500108-UP

8шт.

25

01020-11025

BOLT

SN: 500108-UP

12шт.

26

01643-31032

WASHER

SN: 500108-UP

12шт.

27

01010-E1045

BOLT

SN: 500108-UP

10шт.

28

01010-E1050

BOLT

SN: 500108-UP

8шт.

29

6631-11-5630

SPACER

SN: 500108-UP

18шт.

30

6215-11-5920

PLUG

SN: 500108-UP

4шт.

31

6215-91-1170

CLAMP

SN: 500108-UP

1шт.

32

6219-11-5840

BRACKET

SN: 500108-UP

1шт.

33

6219-11-5550

BRACKET

SN: 500108-UP

1шт.

34

6219-11-5830

BRACKET

SN: 500108-UP

1шт.

Выбрано товаров: 68
