КОМПРЕССОР И ТРУБЫ

Запчасти Komatsu S6D125-1M КОМПРЕССОР И ТРУБЫ АКСЕССУАРЫ

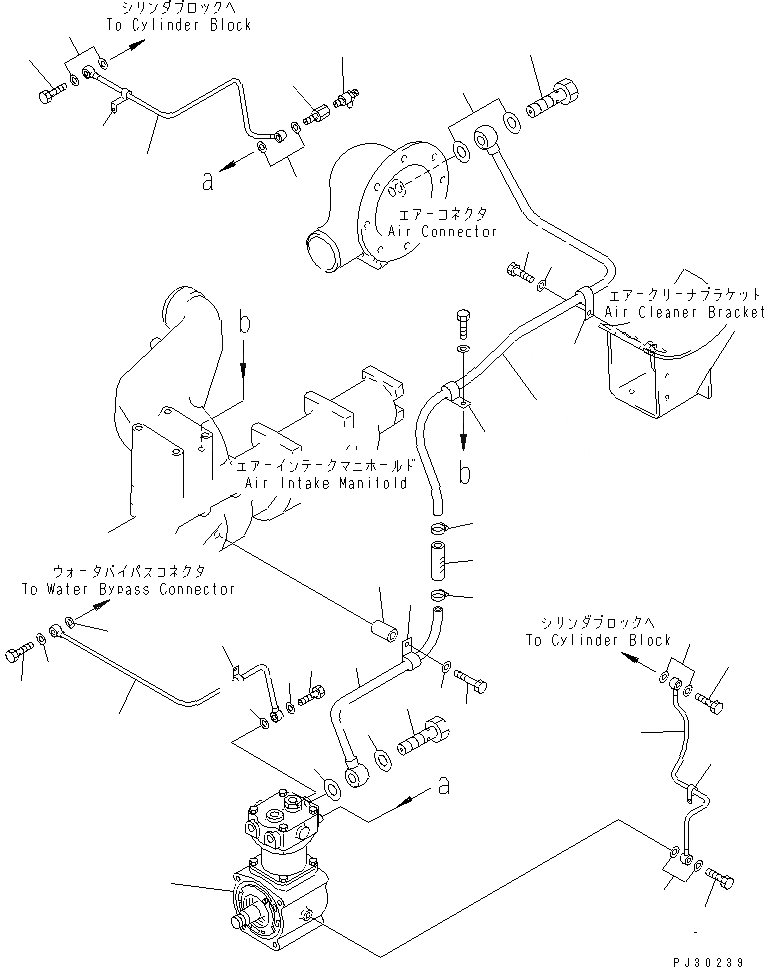

Схема запчастей Komatsu S6D125-1M - КОМПРЕССОР И ТРУБЫ АКСЕССУАРЫ
1
2
3
3
4
4
5
6
7
8
8
9
9A
9A
10
11
11
12
12
12
13
14
14
15
16
17
18
19
19
19
20
21
21
21
21
21
21
22
23
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

6151-81-3112

AIR COMPRESSOR ASS'Y,(SEE FIG.0711A)

SN: 47046-UP

1шт.

|1

0

AIR COMPRESSOR A.,(SEE FIG.0711A)

SN: 41248-47045

1шт.

|1

0

AIR COMPRESSOR A.,(SEE FIG.0711)

SN: 11574-41247

1шт.

2

6151-81-3520

TUBE

SN: 11574-UP

1шт.

3

07206-30710

BOLT,JOINT

SN: 11574-UP

2шт.

4

07005-01012

GASKET (K2¤K8)

SN: 11574-UP

4шт.

5

6151-81-3530

CLIP

SN: 11574-UP

1шт.

6

6151-81-3740

TUBE,AIR

SN: 11574-UP

1шт.

7

6151-81-3730

TUBE,AIR

SN: 11574-UP

1шт.

8

6137-81-3140

BOLT,JOINT

SN: 11574-UP

2шт.

9

6164-91-6220

GASKET (K8)

SN: 38352-UP

2шт.

|9

0

GASKET (K1¤K2¤K8)

SN: 11574-38351

2шт.

9A

6164-91-6220

GASKET (K8)

SN: 38352-UP

2шт.

|9A

0

GASKET (K2¤K8)

SN: 11574-38351

2шт.

10

6150-81-3750

HOSE

SN: 11574-UP

1шт.

11

07281-00289

CLAMP

SN: 11574-UP

2шт.

12

6114-61-8550

CLAMP

SN: 11574-UP

3шт.

13

01010-51020

BOLT

SN: 11574-UP

1шт.

14

01640-21016

WASHER

SN: 11574-UP

2шт.

15

01010-51040

BOLT

SN: 11574-UP

1шт.

16

6131-12-5920

SPACER

SN: 11574-UP

1шт.

17

6151-81-3420

TUBE,WATER

SN: 11574-UP

1шт.

18

6151-81-3430

TUBE,WATER

SN: 11574-UP

1шт.

19

07206-31014

BOLT,JOINT

SN: 11574-UP

3шт.

20

6151-81-3461

JOINT

SN: 11574-UP

1шт.

21

07005-01412

GASKET (K2¤K8)

SN: 11574-UP

8шт.

22

6050-61-6630

VALVE,DRAIN

SN: 11574-UP

1шт.

23

6151-81-3440

CLIP

SN: 11574-UP

1шт.

24

6151-81-3450

CLIP

SN: 11574-UP

1шт.

Выбрано товаров: 29
