Запчасти Komatsu S6D125-1M СОЛЕНОИД И КРЕПЛЕНИЕ (KEY СТОП ТИП)(№7-8) ТОПЛИВН. СИСТЕМА

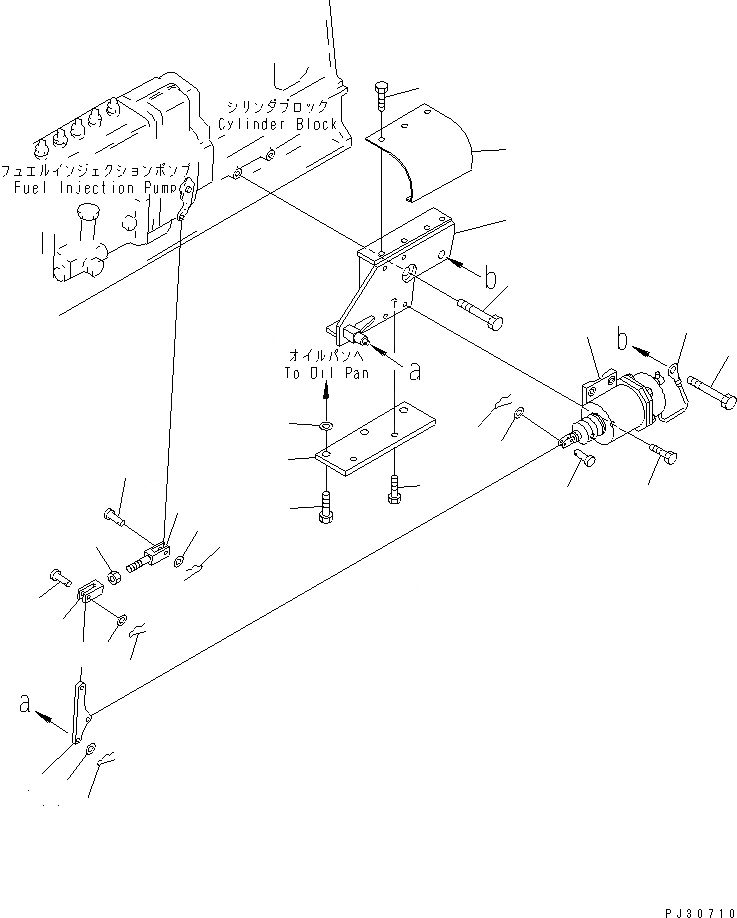

Схема запчастей Komatsu S6D125-1M - СОЛЕНОИД И КРЕПЛЕНИЕ (KEY СТОП ТИП)(№7-8) ТОПЛИВН. СИСТЕМА
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

1

600-815-5620

SOLENOID ASS'Y

SN: 11574-15804

1шт.

2

01010-50620

BOLT

SN: 11574-15804

4шт.

3

6151-81-4440

WIRE¤ 170MM

SN: 11574-15804

1шт.

4

6151-81-7610

BRACKET

SN: 11574-15804

1шт.

5

01010-51060

BOLT

SN: 11574-15804

1шт.

6

01010-51065

BOLT

SN: 11574-15804

1шт.

7

6151-81-7620

PLATE

SN: 11574-15804

1шт.

8

6151-81-7630

ROD

SN: 11574-15804

1шт.

9

6151-81-7340

YOKE

SN: 11574-15804

1шт.

10

01580-10605

NUT

SN: 11574-15804

1шт.

11

04205-10620

PIN

SN: 11574-15804

2шт.

12

01641-20608

WASHER

SN: 11574-15804

2шт.

13

04052-00633

PIN,SNAP

SN: 11574-15804

2шт.

14

04205-10516

PIN

SN: 11574-15804

1шт.

15

01641-20508

WASHER

SN: 11574-15804

1шт.

16

04052-00530

PIN,SNAP

SN: 11574-15804

1шт.

17

01641-20608

WASHER

SN: 11574-15804

1шт.

18

04052-00633

PIN,SNAP

SN: 11574-15804

1шт.

19

6151-81-7350

COVER

SN: 11574-15804

1шт.

20

01010-51016

BOLT

SN: 11574-15804

3шт.

21

6151-81-7640

PLATE

SN: 11574-15804

1шт.

22

01010-51030

BOLT,(SEE FIG.0211)

SN: 11574-15804

3шт.

23

01640-21016

WASHER,(SEE FIG.0211)

SN: 11574-15804

3шт.

24

01010-30816

BOLT

SN: 11574-15804

2шт.

1

600-815-5620

SOLENOID ASS'Y

SN: 11574-15804

1шт.

2

01010-50620

BOLT

SN: 11574-15804

4шт.

3

6151-81-4440

WIRE¤ 170MM

SN: 11574-15804

1шт.

4

6151-81-7610

BRACKET

SN: 11574-15804

1шт.

5

01010-51060

BOLT

SN: 11574-15804

1шт.

6

01010-51065

BOLT

SN: 11574-15804

1шт.

7

6151-81-7620

PLATE

SN: 11574-15804

1шт.

8

6151-81-7630

ROD

SN: 11574-15804

1шт.

9

6151-81-7340

YOKE

SN: 11574-15804

1шт.

10

01580-10605

NUT

SN: 11574-15804

1шт.

11

04205-10620

PIN

SN: 11574-15804

2шт.

12

01641-20608

WASHER

SN: 11574-15804

2шт.

13

04052-00633

PIN,SNAP

SN: 11574-15804

2шт.

14

04205-10516

PIN

SN: 11574-15804

1шт.

15

01641-20508

WASHER

SN: 11574-15804

1шт.

16

04052-00530

PIN,SNAP

SN: 11574-15804

1шт.

17

01641-20608

WASHER

SN: 11574-15804

1шт.

18

04052-00633

PIN,SNAP

SN: 11574-15804

1шт.

19

6151-81-7350

COVER

SN: 11574-15804

1шт.

20

01010-51016

BOLT

SN: 11574-15804

3шт.

21

6151-81-7640

PLATE

SN: 11574-15804

1шт.

22

01010-51030

BOLT,(SEE FIG.0211)

SN: 11574-15804

3шт.

23

01640-21016

WASHER,(SEE FIG.0211)

SN: 11574-15804

3шт.

24

01010-30816

BOLT

SN: 11574-15804

2шт.

Выбрано товаров: 48
