S6D105-1WW S/N 63244-UP
/
ГОЛОВКА ЦИЛИНДРОВ
/

ТРУБОПРОВОД ВПУСКА ВОЗДУХА И СОЕДИН-Е

Запчасти Komatsu S6D105-1WW ТРУБОПРОВОД ВПУСКА ВОЗДУХА И СОЕДИН-Е ГОЛОВКА ЦИЛИНДРОВ

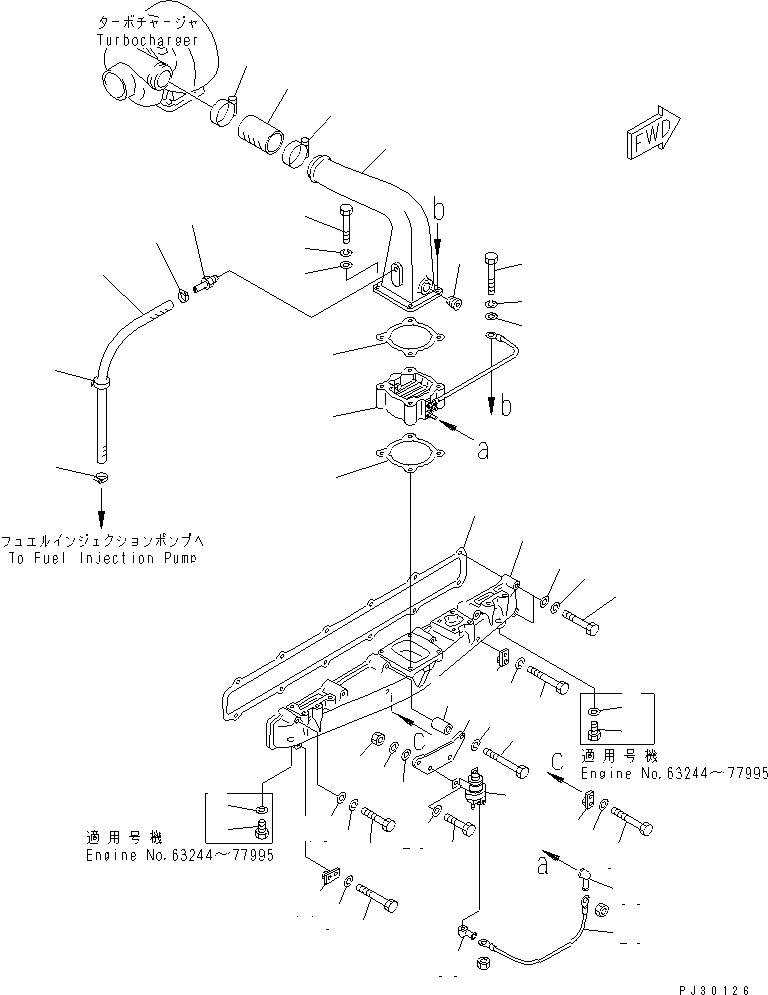

Схема запчастей Komatsu S6D105-1WW - ТРУБОПРОВОД ВПУСКА ВОЗДУХА И СОЕДИН-Е ГОЛОВКА ЦИЛИНДРОВ
1
2
2
3
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
10
11
11
11
12
13
14
15
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
33
34
1
2
2
3
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
10
11
11
11
12
13
14
15
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
33
34

№

Артикул

Название

Примечание

Количество

1

6136-12-4120

MANIFOLD,INTAKE

SN: 77996-UP

1шт.

|1

6136-11-4123

MANIFOLD,INTAKE

SN: 63244-77995

1шт.

2

6114-11-8910

PLUG

SN: 63244-77995

2шт.

3

07005-02216

GASKET (K1)

SN: 63244-77995

2шт.

4

6136-11-4811

GASKET (K1)

SN: 63244-UP

1шт.

5

01010-30850

BOLT

SN: 63244-UP

2шт.

6

01010-30865

BOLT

SN: 63244-UP

5шт.

7

6128-11-4820

BOLT

SN: 63244-UP

2шт.

8

01010-30870

BOLT

SN: 63244-UP

3шт.

9

01602-00825

WASHER,SPRING

SN: 63244-UP

12шт.

10

01640-00816

WASHER

SN: 63244-UP

7шт.

11

6136-11-8510

BRACKET

SN: 63244-UP

3шт.

12

600-815-2341

HEATER,RIBBON

SN: 63244-UP

1шт.

13

6137-11-4340

CONNECTOR,AIR

SN: 63244-UP

1шт.

14

07043-00415

PLUG,(FOR WITHOUT AIR COMPRESSOR)

SN: 63244-UP

1шт.

15

6136-11-4820

GASKET (K1)

SN: 63244-UP

2шт.

16

01010-30870

BOLT

SN: 63244-UP

3шт.

17

01010-30875

BOLT

SN: 63244-UP

1шт.

18

01602-00825

WASHER,SPRING

SN: 63244-UP

4шт.

19

01640-20816

WASHER

SN: 63244-UP

4шт.

20

6137-15-4370

HOSE,AIR

SN: 92796-UP

1шт.

|20

0

HOSE,AIR

SN: 63244-92795

1шт.

21

07281-00709

CLAMP

SN: 63244-UP

2шт.

22

6136-81-4111

PLATE

SN: 63244-UP

1шт.

23

154-43-15670

SPACER

SN: 63244-UP

2шт.

24

600-815-2170

SWITCH

SN: 63244-UP

1шт.

25

01010-30616

BOLT

SN: 104379-UP

2шт.

|25

0

BOLT

SN: 63244-104378

2шт.

26

01580-00605

NUT

SN: 63244-UP

2шт.

27

01602-00619

WASHER,SPRING

SN: 63244-UP

2шт.

28

01641-00608

WASHER

SN: 63244-UP

4шт.

29

6136-81-4340

WIRE¤ 250MM

SN: 105920-UP

1шт.

|29

0

WIRE¤ 265MM

SN: 63244-105919

1шт.

30

08038-00519

CAP

SN: 63244-UP

2шт.

31

6124-11-6151

NIPPLE

SN: 63244-UP

1шт.

32

6135-11-4320

HOSE

SN: 105920-UP

1шт.

|32

0

HOSE

SN: 63244-105919

1шт.

33

07281-00197

CLAMP

SN: 63244-UP

2шт.

34

08034-00519

BAND,(SEE FIG.0521)

SN: 63244-UP

1шт.
