3D78N-1E S/N 03598-UP
/
ТОПЛИВН. СИСТЕМА
/

ТОПЛ. НАСОС И ТРУБЫ

Запчасти Komatsu 3D78N-1E ТОПЛ. НАСОС И ТРУБЫ ТОПЛИВН. СИСТЕМА

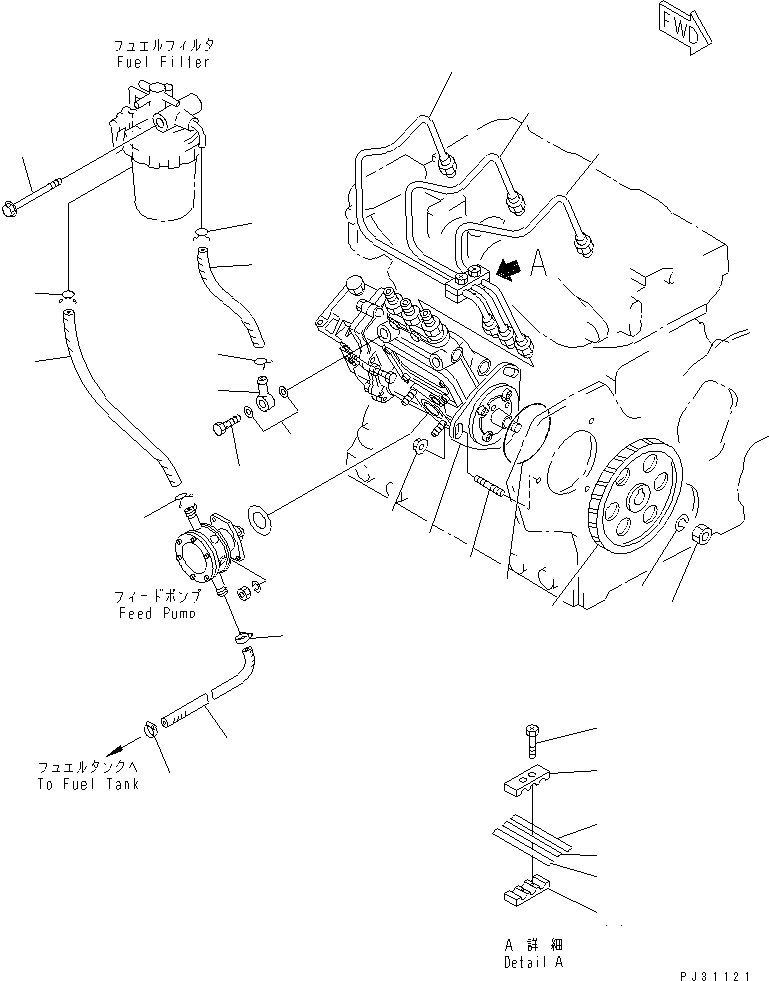

Схема запчастей Komatsu 3D78N-1E - ТОПЛ. НАСОС И ТРУБЫ ТОПЛИВН. СИСТЕМА
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
20
21
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
20
21

№

Артикул

Название

Примечание

Количество

1

YM719836-51360

INJECTION PUMP A.,(SEE FIG.0451)

SN: 03598-UP

1шт.

2

YM121850-51960

O-RING (KIT)

SN: 03598-UP

1шт.

3

YM121450-01560

STUD

SN: 03598-UP

3шт.

4

YM26366-080002

NUT

SN: 03598-UP

3шт.

5

YM129150-25900

GEAR,INJECTION PUMP

SN: 03598-UP

1шт.

6

YM26716-120002

NUT

SN: 03598-UP

1шт.

7

YM22217-120000

WASHER

SN: 03598-UP

1шт.

8

YM119810-59810

PIPE,INJECTION¤ NO.1

SN: 03598-UP

1шт.

9

YM119810-59820

PIPE,INJECTION¤ NO.2

SN: 03598-UP

1шт.

10

YM119810-59830

PIPE,INJECTION¤ NO.3

SN: 03598-UP

1шт.

11

YM129150-59120

CLAMP ASS'Y

SN: 03598-UP

1шт.

12

YM129150-59130

BOLT

SN: 03598-UP

2шт.

13

YM129255-59580

HOSE,FUEL

SN: 03598-UP

1шт.

14

YM129555-59510

HOSE,FUEL

SN: 03598-UP

1шт.

15

YM124766-59050

CLAMP

SN: 03598-UP

4шт.

16

YM101304-59020

JOINT

SN: 03598-UP

1шт.

17

YM103854-39140

BOLT,JOINT

SN: 03598-UP

1шт.

18

YM104200-59170

GASKET (KIT)

SN: 03598-UP

2шт.

19

YM129136-59100

HOSE,FUEL

SN: 03598-UP

1шт.

20

YM23000-013000

CLAMP

SN: 03598-UP

2шт.

21

YM26014-080702

BOLT

SN: 03598-UP

1шт.

1

YM719836-51360

INJECTION PUMP A.,(SEE FIG.0451)

SN: 03598-UP

1шт.

2

YM121850-51960

O-RING (KIT)

SN: 03598-UP

1шт.

3

YM121450-01560

STUD

SN: 03598-UP

3шт.

4

YM26366-080002

NUT

SN: 03598-UP

3шт.

5

YM129150-25900

GEAR,INJECTION PUMP

SN: 03598-UP

1шт.

6

YM26716-120002

NUT

SN: 03598-UP

1шт.

7

YM22217-120000

WASHER

SN: 03598-UP

1шт.

8

YM119810-59810

PIPE,INJECTION¤ NO.1

SN: 03598-UP

1шт.

9

YM119810-59820

PIPE,INJECTION¤ NO.2

SN: 03598-UP

1шт.

10

YM119810-59830

PIPE,INJECTION¤ NO.3

SN: 03598-UP

1шт.

11

YM129150-59120

CLAMP ASS'Y

SN: 03598-UP

1шт.

12

YM129150-59130

BOLT

SN: 03598-UP

2шт.

13

YM129255-59580

HOSE,FUEL

SN: 03598-UP

1шт.

14

YM129555-59510

HOSE,FUEL

SN: 03598-UP

1шт.

15

YM124766-59050

CLAMP

SN: 03598-UP

4шт.

16

YM101304-59020

JOINT

SN: 03598-UP

1шт.

17

YM103854-39140

BOLT,JOINT

SN: 03598-UP

1шт.

18

YM104200-59170

GASKET (KIT)

SN: 03598-UP

2шт.

19

YM129136-59100

HOSE,FUEL

SN: 03598-UP

1шт.

20

YM23000-013000

CLAMP

SN: 03598-UP

2шт.

21

YM26014-080702

BOLT

SN: 03598-UP

1шт.

Выбрано товаров: 42
