Запчасти Komatsu DRP060-4A-EX УПРАВЛЯЮЩ. КЛАПАН (4-Х СЕКЦИОНН.) (С РЫХЛИТЕЛЕМ) (/) ГИДРАВЛИКА

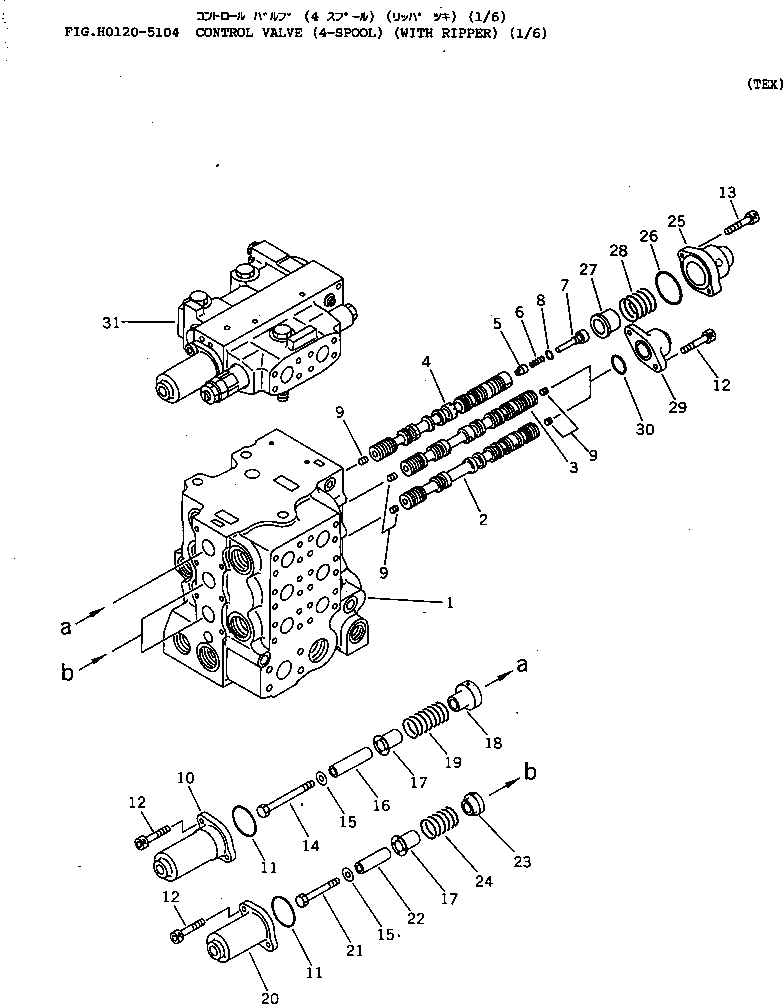

Схема запчастей Komatsu DRP060-4A-EX - УПРАВЛЯЮЩ. КЛАПАН (4-Х СЕКЦИОНН.) (С РЫХЛИТЕЛЕМ) (/) ГИДРАВЛИКА
1
1
2
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21

Артикул

Название

Примечание

Количество

|$1

723-64-21104

CONTROL VALVE

SN: 60516-UP

1шт.

|$2

723-64-21103

CONTROL VALVE

SN: 60271-60515

1шт.

|$3

723-64-21102

CONTROL VALVE

SN: 60001-60270

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.H0120-5104 TO H0120-5604.

-1шт.

1

0

BODY

SN: 60001-UP

1шт.

2

0

SPOOL

SN: 60001-UP

1шт.

3

0

SPOOL

SN: 60001-UP

1шт.

4

0

SPOOL

SN: 60271-UP

1шт.

4

0

SPOOL

SN: 60001-60270

1шт.

5

723-63-31630

VALVE

SN: 60001-UP

1шт.

6

706-76-71130

SPRING

SN: 60001-UP

1шт.

7

723-63-31640

PLUG

SN: 60001-UP

1шт.

8

07002-11023

O-RING

SN: 60001-UP

1шт.

9

0

PLUG

SN: 60001-UP

5шт.

10

723-63-31650

CASE

SN: 60001-UP

1шт.

11

07430-71380

O-RING

SN: 60001-UP

3шт.

12

01252-30820

BOLT

SN: 60001-UP

10шт.

13

01252-30825

BOLT

SN: 60001-UP

2шт.

14

01010-31095

BOLT

SN: 60001-UP

1шт.

15

01643-31032

WASHER

SN: 60001-UP

3шт.

16

723-63-31660

SPACER

SN: 60001-UP

1шт.

17

723-63-31670

RETAINER

SN: 60001-UP

3шт.

18

723-63-31680

RETAINER

SN: 60001-UP

1шт.

19

723-63-31690

SPRING

SN: 60001-UP

1шт.

20

723-63-31710

CASE

SN: 60001-UP

2шт.

21

01010-31075

BOLT

SN: 60001-UP

2шт.

22

723-63-31720

SPACER

SN: 60001-UP

2шт.

23

723-63-31730

RETAINER

SN: 60001-UP

2шт.

24

723-63-31740

SPRING

SN: 60001-UP

2шт.

25

723-63-31750

CASE

SN: 60001-UP

1шт.

26

723-63-31760

O-RING

SN: 60001-UP

1шт.

27

723-63-31770

RETAINER

SN: 60001-UP

1шт.

28

723-63-31780

SPRING

SN: 60001-UP

1шт.

29

723-63-31790

CASE

SN: 60001-UP

2шт.

30

100-30-15140

O-RING

SN: 60001-UP

2шт.

31

723-61-06100

VALVE ASS'Y

SN: 60001-UP

1шт.

Выбрано товаров: 36
