D85PX-15E0 S/N 1201-11608 (ecot3, For EU)
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (/)(№-)

Запчасти Komatsu D85PX-15E0 ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (/)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

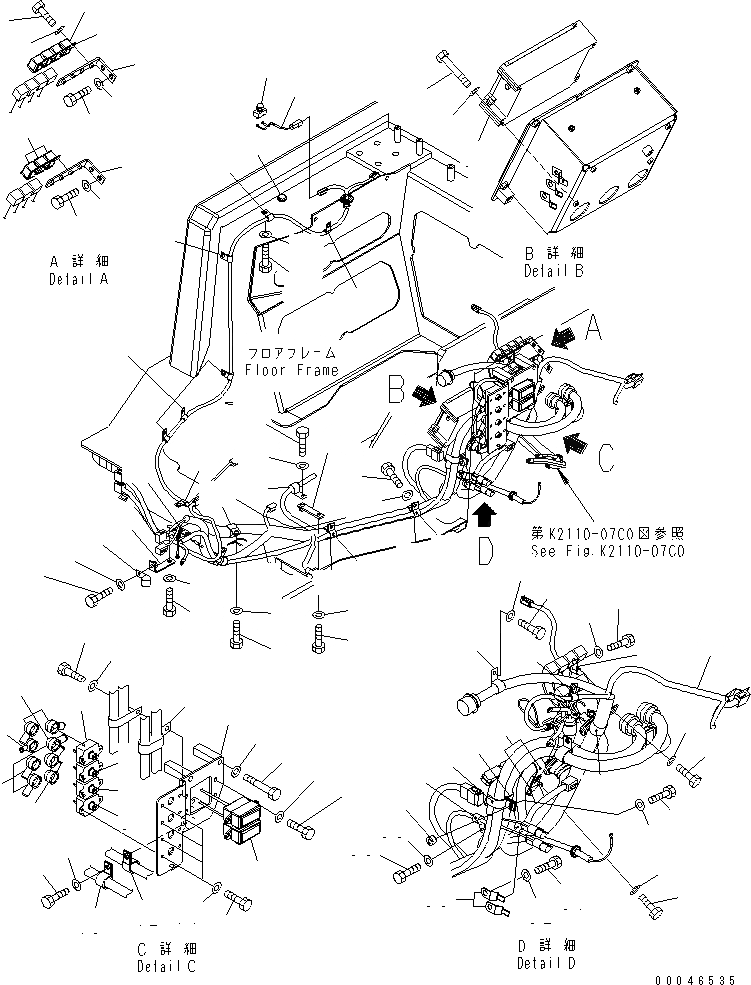

Схема запчастей Komatsu D85PX-15E0 - ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (/)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
6
7
8
8
9
9
10
11
12
13
13
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
57
57
58
59
60
61
62
63
63
63
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

№

Артикул

Название

Примечание

Количество

1

08064-10000

HORN SWITCH

SN: 1201-UP

1шт.

2

14X-06-21710

WIRING HARNESS

SN: 1201-UP

1шт.

3

7830-62-2006

CONTROLLER

SN: 11453-UP

1шт.

3

0

CONTROLLER,TRANSMISSION STEERING

SN: 11328-11452

1шт.

3

7830-62-2004

CONTROLLER,TRANSMISSION STEERING

SN: 11141-11327

1шт.

3

0

CONTROLLER,TRANSMISSION STEERING

SN: 1207-11140

1шт.

3

7830-62-2002

CONTROLLER,TRANSMISSION STEERING

SN: 1201-1206

1шт.

4

01010-80885

BOLT

SN: 1201-UP

4шт.

5

01643-30823

WASHER

SN: 1201-UP

4шт.

6

154-06-74145

WIRING HARNESS

SN: 11453-UP

1шт.

6

154-06-74144

WIRING HARNESS

SN: 1205-11452

1шт.

6

154-06-74143

WIRING HARNESS

SN: 1201-1204

1шт.

6

08041-00500

FUSE, 5A

SN: 1201-UP

1шт.

6

08041-02000

FUSE, 20A

SN: 1201-UP

6шт.

6

08041-03000

FUSE, 30A

SN: 1201-UP

5шт.

6

08044-00010

TERMINAL

SN: 1201-UP

14шт.

6

08044-00030

TERMINAL

SN: 1201-UP

2шт.

6

20T-06-71560

FUSE BOX

SN: 1201-UP

2шт.

6

21J-06-13661

DIODE

SN: 1201-UP

2шт.

7

154-06-74512

BRACKET

SN: 1201-UP

1шт.

8

198-06-62830

CIRCUIT BREAKER

SN: 1201-UP

2шт.

9

198-06-62840

CIRCUIT BREAKER

SN: 1201-UP

2шт.

10

01010-80616

BOLT

SN: 1201-UP

8шт.

11

01643-30623

WASHER

SN: 1201-UP

8шт.

12

08038-00525

CAP

SN: 1201-UP

1шт.

13

08038-02027

CAP

SN: 1201-UP

7шт.

14

01011-81005

BOLT

SN: 1201-UP

2шт.

15

01643-31032

WASHER

SN: 1201-UP

2шт.

16

01010-80820

BOLT

SN: 1201-UP

4шт.

17

01641-20812

WASHER

SN: 1201-UP

4шт.

18

04434-53412

CLIP

SN: 1201-UP

3шт.

19

04434-51410

CLIP

SN: 1201-UP

2шт.

20

01010-81020

BOLT

SN: 1201-UP

4шт.

21

01643-31032

WASHER

SN: 1201-UP

4шт.

22

04434-53412

CLIP

SN: 1201-UP

1шт.

23

01010-81020

BOLT

SN: 1205-UP

1шт.

23

01010-81030

BOLT

SN: 1201-1204

1шт.

24

01643-31032

WASHER

SN: 1201-UP

1шт.

25

195-06-41930

BRACKET

SN: 1201-UP

1шт.

26

01010-81025

BOLT

SN: 1201-UP

1шт.

27

01643-31032

WASHER

SN: 1201-UP

1шт.

28

04434-53412

CLIP

SN: 1201-UP

1шт.

29

01010-81020

BOLT

SN: 1201-UP

1шт.

30

01643-31032

WASHER

SN: 1201-UP

1шт.

31

04434-52511

CLIP

SN: 1201-UP

1шт.

32

04434-53411

CLIP

SN: 1205-UP

2шт.

32

04434-53411

CLIP

SN: 1201-1204

1шт.

33

01010-81025

BOLT

SN: 1205-UP

1шт.

34

01643-31032

WASHER

SN: 1205-UP

1шт.

35

01010-81020

BOLT

SN: 1205-UP

1шт.

35

01010-81020

BOLT

SN: 1201-1204

2шт.

36

01643-31032

WASHER

SN: 1205-UP

1шт.

36

01643-31032

WASHER

SN: 1201-1204

2шт.

37

419-963-1430

CLIP

SN: 1205-UP

1шт.

37

04435-52210

CLIP

SN: 1201-1204

1шт.

38

154-06-74590

CLIP

SN: 1205-UP

1шт.

38

04435-52711

CLIP

SN: 1201-1204

1шт.

39

362-60-12210

SPACER

SN: 1201-UP

1шт.

40

01010-81030

BOLT

SN: 1201-UP

1шт.

41

01643-31032

WASHER

SN: 1201-UP

1шт.

42

04434-52310

CLIP

SN: 1201-UP

1шт.

43

04434-52711

CLIP

SN: 1201-UP

1шт.

44

154-06-74590

CLIP

SN: 1205-UP

1шт.

44

04435-52711

CLIP

SN: 1201-1204

1шт.

45

01010-81030

BOLT

SN: 1201-UP

1шт.

46

01643-31032

WASHER

SN: 1201-UP

1шт.

47

01010-81020

BOLT

SN: 1205-UP

1шт.

47

01010-81030

BOLT

SN: 1201-1204

1шт.

48

01643-31032

WASHER

SN: 1201-UP

1шт.

49

04434-51010

CLIP

SN: 1201-UP

1шт.

50

08193-21012

CLIP

SN: 1201-UP

2шт.

51

01010-81020

BOLT

SN: 1201-UP

2шт.

52

01643-31032

WASHER

SN: 1201-UP

2шт.

53

154-06-71360

BRACKET

SN: 1201-UP

1шт.

54

01010-81020

BOLT

SN: 1201-UP

4шт.

55

01643-31032

WASHER

SN: 1201-UP

4шт.

56

287-06-16420

BRACKET

SN: 1201-UP

7шт.

57

569-06-61960

RELAY

SN: 1201-UP

7шт.

58

01010-80612

BOLT

SN: 1201-UP

7шт.

59

01643-30623

WASHER

SN: 1201-UP

7шт.

60

04434-51010

CLIP

SN: 1201-UP

2шт.

61

01010-81020

BOLT

SN: 1201-UP

2шт.

62

01643-31032

WASHER

SN: 1201-UP

2шт.

63

04434-51010

CLIP

SN: 1201-UP

7шт.

64

01010-81020

BOLT

SN: 1201-UP

7шт.

65

01643-31032

WASHER

SN: 1201-UP

7шт.

66

09415-01610

CAP

SN: 1201-UP

1шт.

67

04434-51610

CLIP

SN: 1205-UP

2шт.

67

04434-51410

CLIP

SN: 1201-1204

2шт.

68

01010-81020

BOLT

SN: 1201-UP

2шт.

69

01643-31032

WASHER

SN: 1201-UP

2шт.

70

04434-51910

CLIP

SN: 1201-UP

1шт.

71

01010-81020

BOLT

SN: 1201-UP

1шт.

72

01643-31032

WASHER

SN: 1201-UP

1шт.

73

421-62-11940

PLATE

SN: 1201-UP

1шт.

74

01010-81020

BOLT

SN: 1201-UP

1шт.

75

01643-31032

WASHER

SN: 1201-UP

1шт.

76

04434-52711

CLIP

SN: 1201-UP

1шт.

77

01010-81020

BOLT

SN: 1201-UP

1шт.

78

01643-31032

WASHER

SN: 1201-UP

1шт.

Выбрано товаров: 100
